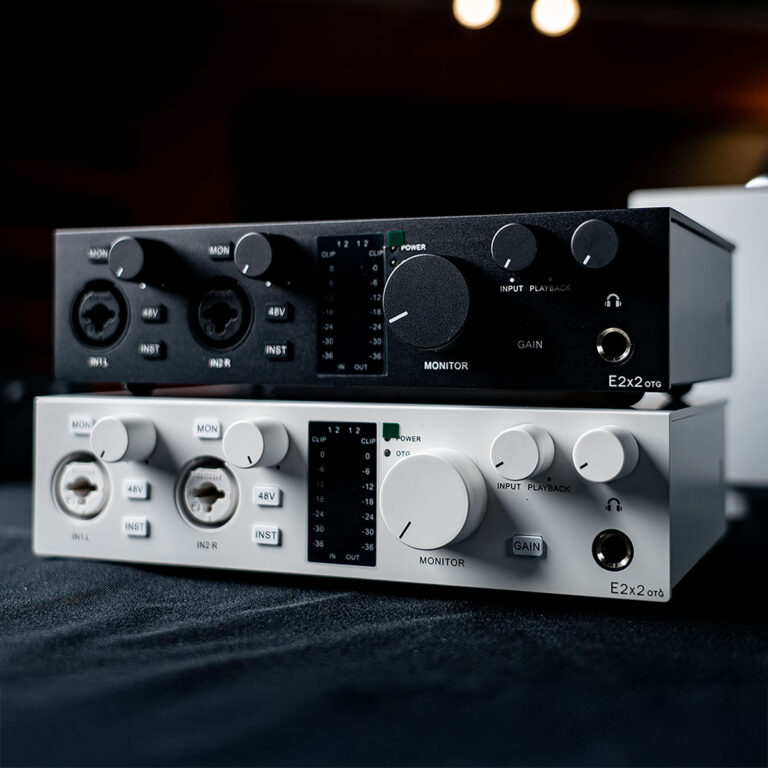

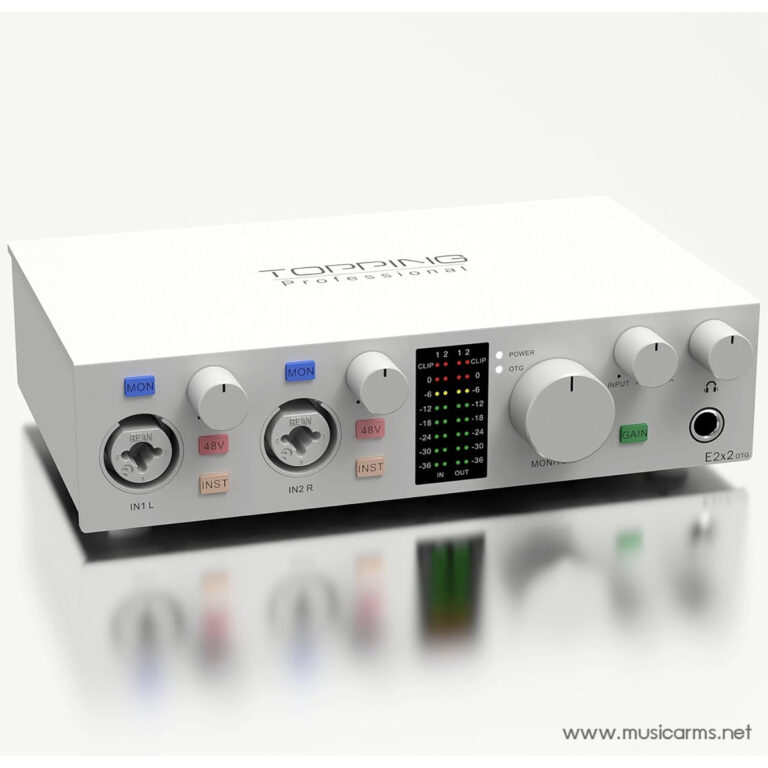

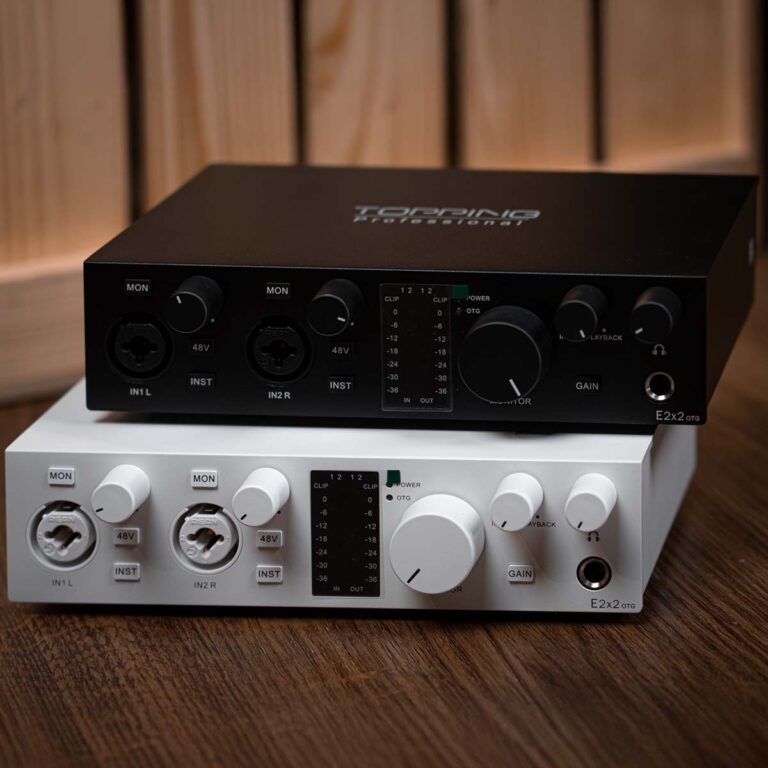

Topping Pro E2x2 OTG Audio Interface

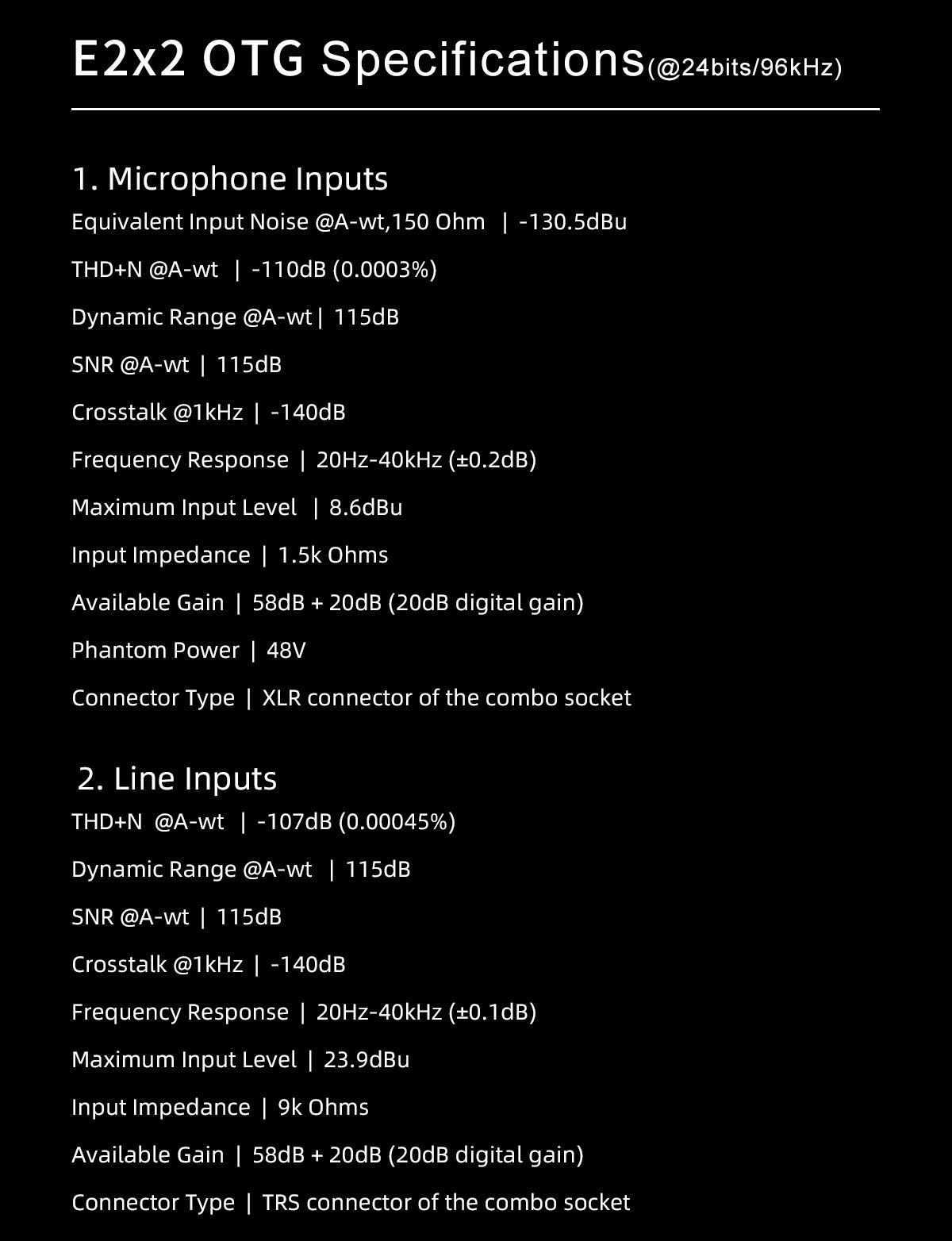

E2x2 OTG Specifications (@24bits/96kHz)

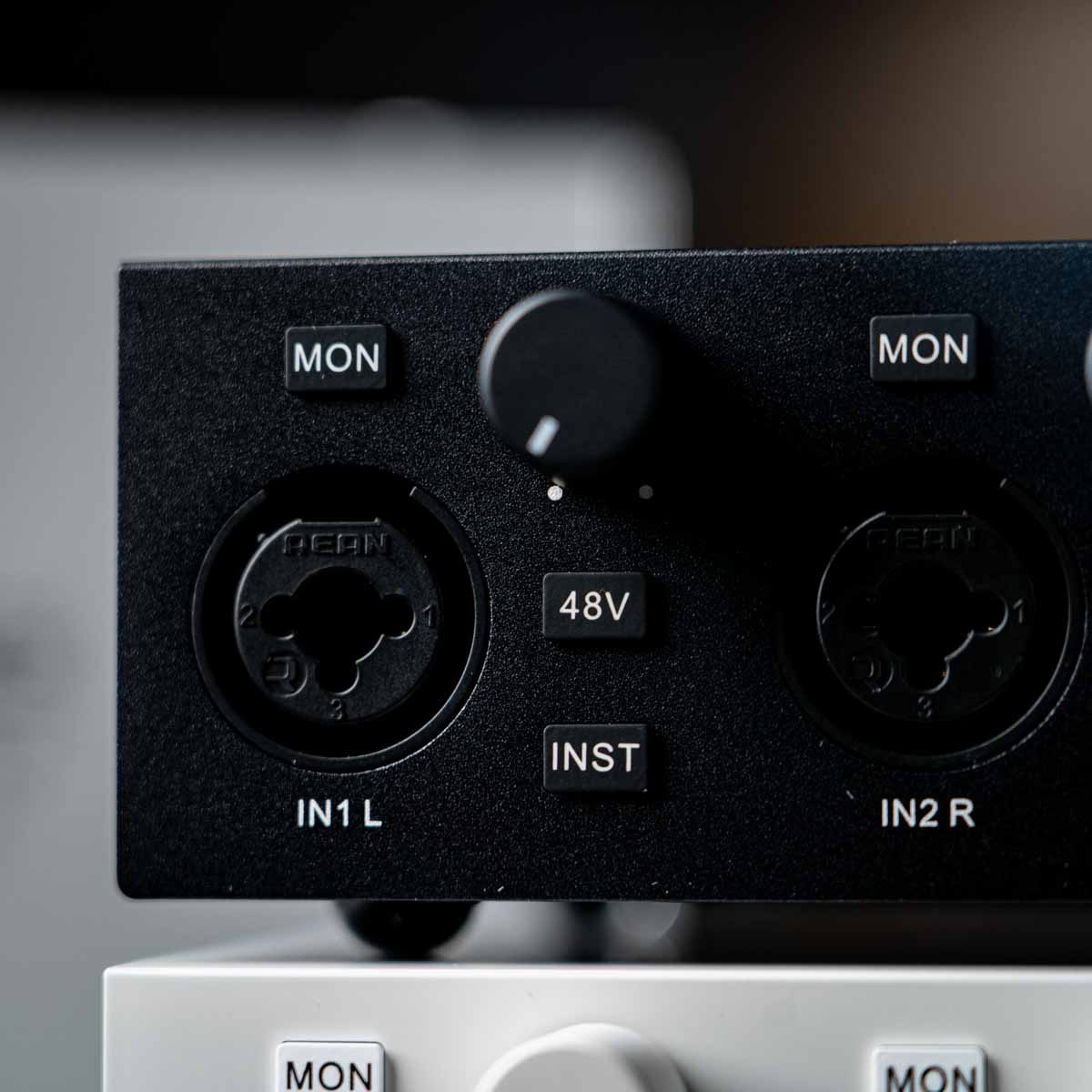

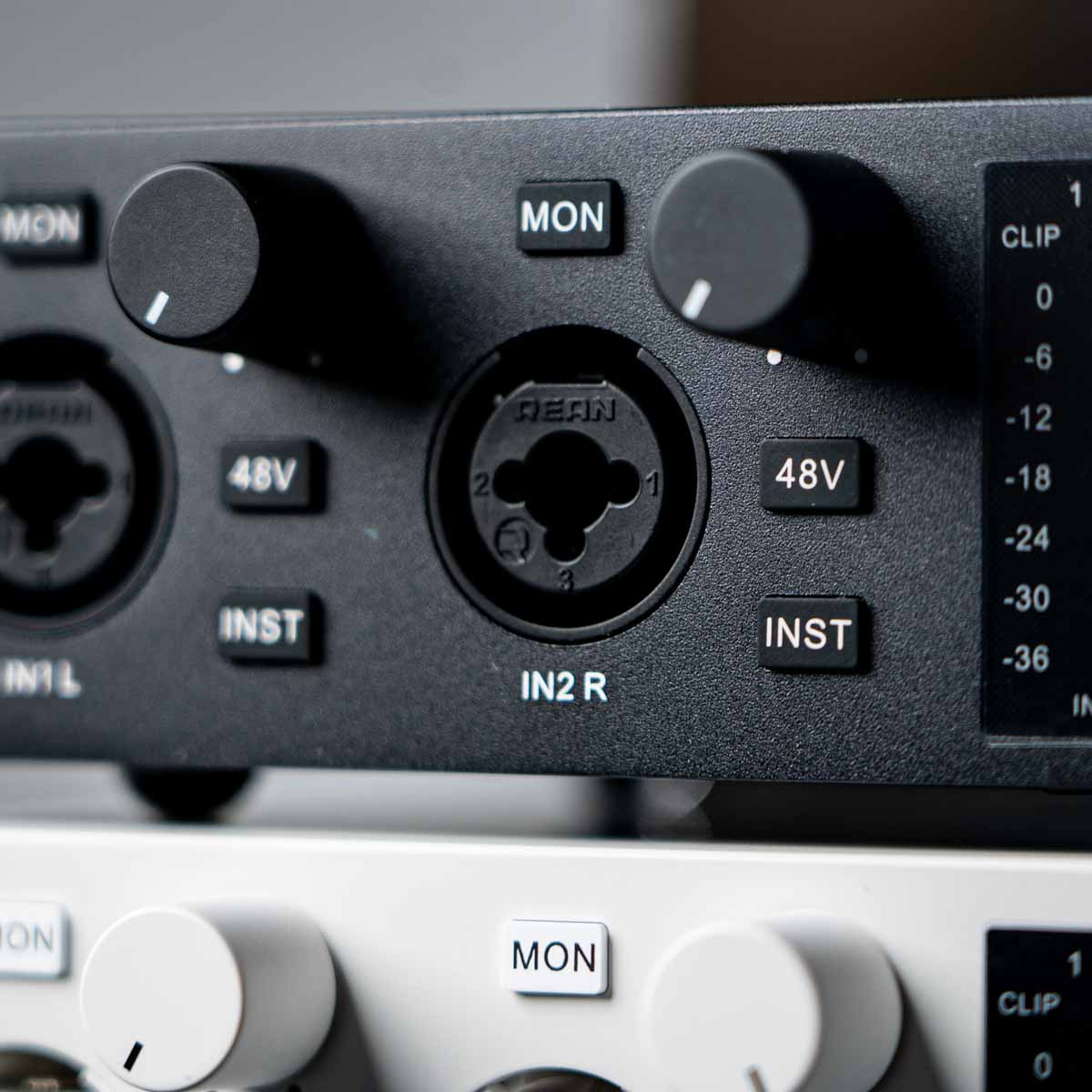

1. ช่องต่อไมโครโฟน (Microphone Inputs)

• สัญญาณรบกวนอินพุตเทียบเท่า (Equivalent Input Noise @A-wt, 150 Ohm): -130.5dBu
• ค่าผิดเพี้ยนรวมและเสียงรบกวน (THD+N @A-wt): -110dB (0.0003%)
• ช่วงไดนามิก (Dynamic Range @A-wt): 115dB
• อัตราส่วนสัญญาณต่อเสียงรบกวน (SNR @A-wt): 115dB
• สัญญาณรบกวนข้ามช่อง (Crosstalk @1kHz): -140dB
• การตอบสนองความถี่ (Frequency Response): 20Hz-40kHz (±0.2dB)
• ระดับอินพุตสูงสุด (Maximum Input Level): 8.6dBu
• อิมพีแดนซ์อินพุต (Input Impedance): 1.5k Ohms
• ระดับการขยายที่ปรับได้ (Available Gain): 58dB + 20dB (20dB digital gain)
• ไฟ Phantom Power: 48V
• ประเภทตัวเชื่อมต่อ (Connector Type): XLR ของช่องเสียบแบบคอมโบ

2. ช่องต่อไลน์ (Line Inputs)

• ค่าผิดเพี้ยนรวมและเสียงรบกวน (THD+N @A-wt): -107dB (0.00045%)
• ช่วงไดนามิก (Dynamic Range @A-wt): 115dB
• อัตราส่วนสัญญาณต่อเสียงรบกวน (SNR @A-wt): 115dB
• สัญญาณรบกวนข้ามช่อง (Crosstalk @1kHz): -140dB
• การตอบสนองความถี่ (Frequency Response): 20Hz-40kHz (±0.1dB)
• ระดับอินพุตสูงสุด (Maximum Input Level): 23.9dBu
• อิมพีแดนซ์อินพุต (Input Impedance): 9k Ohms
• ระดับการขยายที่ปรับได้ (Available Gain): 58dB + 20dB (20dB digital gain)
• ประเภทตัวเชื่อมต่อ (Connector Type): TRS ของช่องเสียบแบบคอมโบ

3. ช่องต่อเครื่องดนตรี (Instrument Inputs)

• ค่าผิดเพี้ยนรวมและเสียงรบกวน (THD+N @A-wt): -108dB (0.0004%)
• ช่วงไดนามิก (Dynamic Range @A-wt): 115dB
• อัตราส่วนสัญญาณต่อเสียงรบกวน (SNR @A-wt): 115dB
• สัญญาณรบกวนข้ามช่อง (Crosstalk @1kHz): -140dB
• การตอบสนองความถี่ (Frequency Response): 20Hz-40kHz (±0.3dB)
• ระดับอินพุตสูงสุด (Maximum Input Level): 14.8dBu
• อิมพีแดนซ์อินพุต (Input Impedance): 1M Ohms
• ระดับการขยายที่ปรับได้ (Available Gain): 58dB + 20dB (20dB digital gain)
• ประเภทตัวเชื่อมต่อ (Connector Type): TS ของช่องเสียบแบบคอมโบ

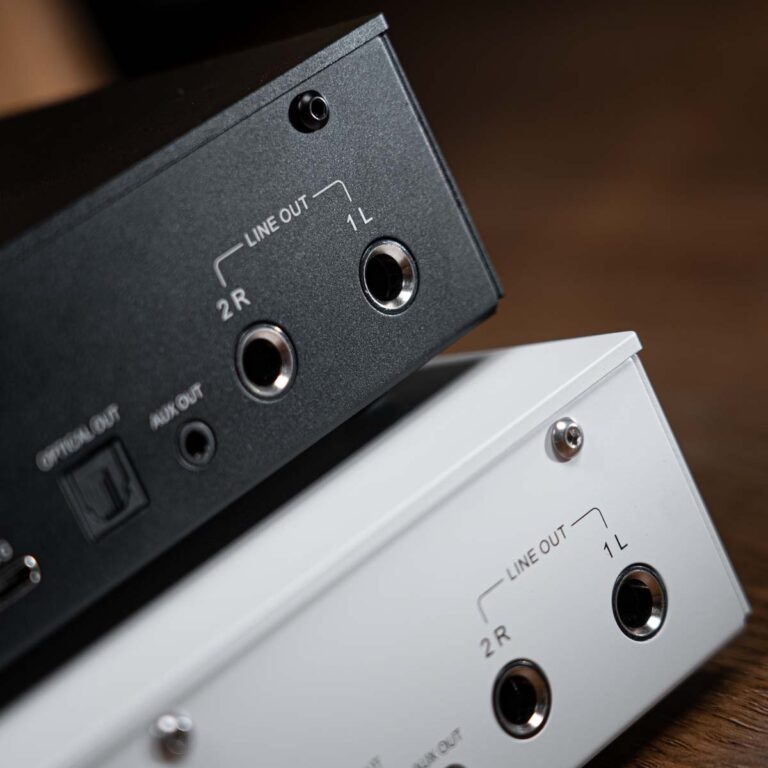

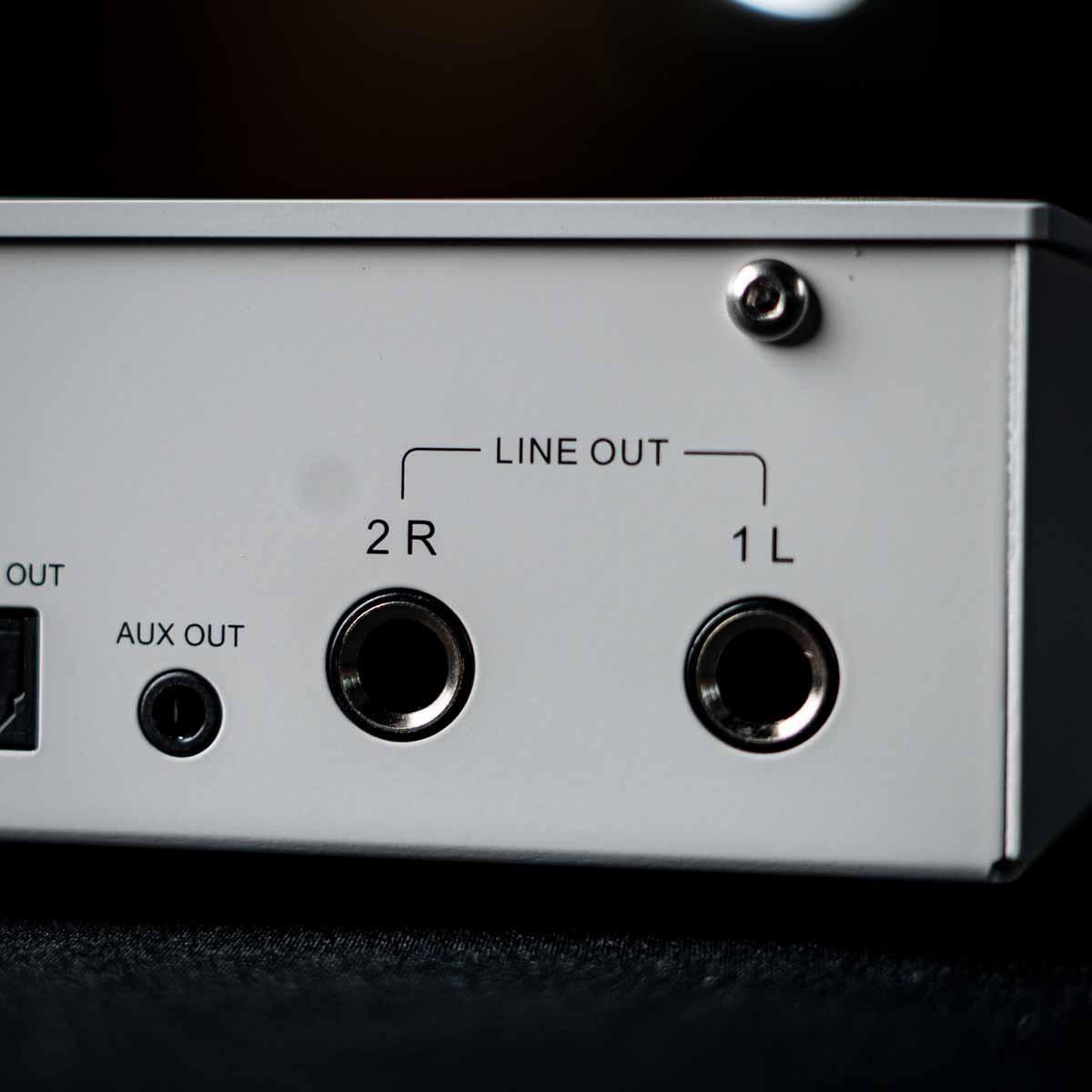

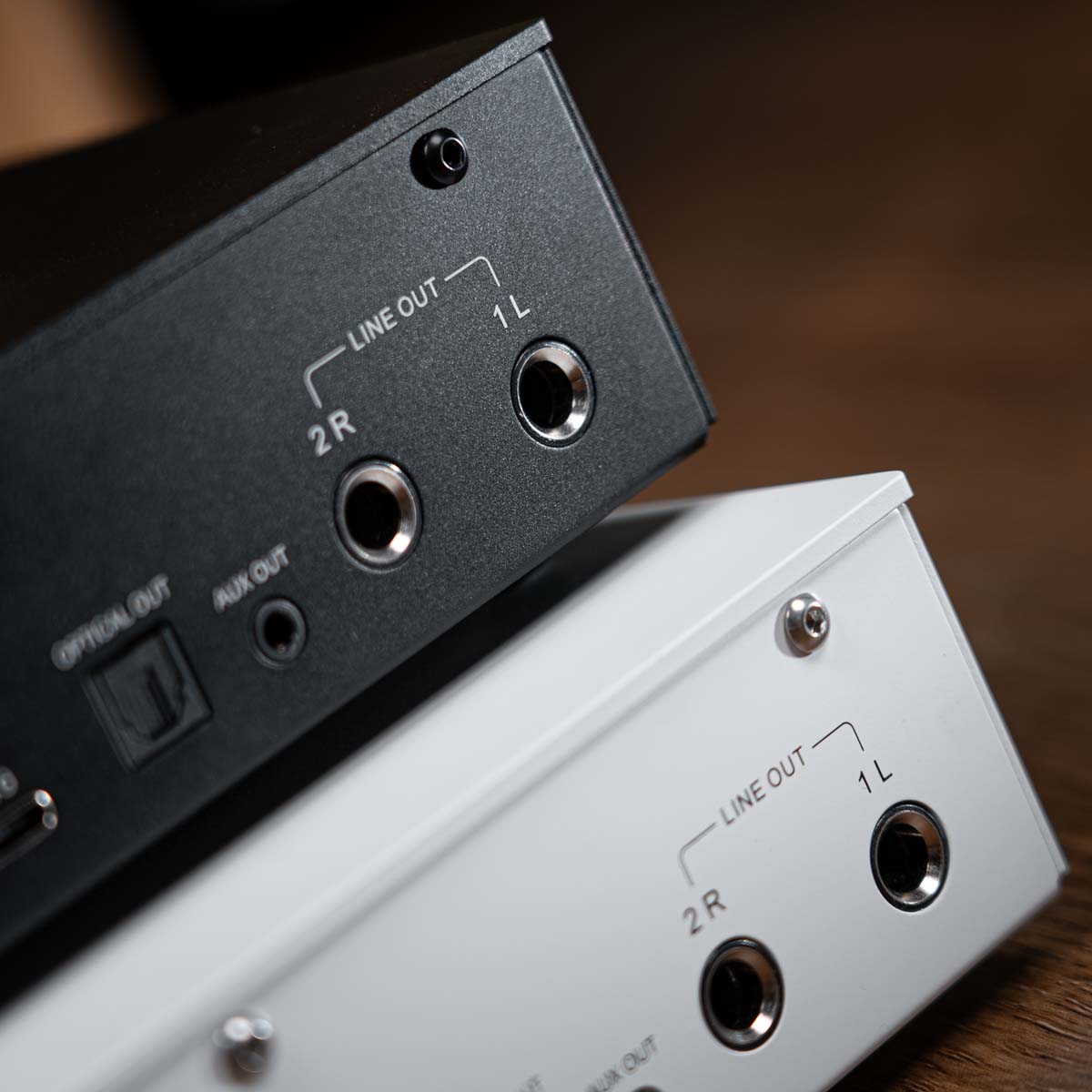

4. ช่องต่อไลน์เอาต์พุต (Line Outputs)

• ค่าผิดเพี้ยนรวมและเสียงรบกวน (THD+N @A-wt): -100dB (0.001%)
• ช่วงไดนามิก (Dynamic Range @A-wt): 115dB
• ช่วงไดนามิกแบบอนาล็อก (Analogue Dynamic Range @A-wt, -40dB attenuation): 127dB
• อัตราส่วนสัญญาณต่อเสียงรบกวน (SNR @A-wt): 115dB
• สัญญาณรบกวนข้ามช่อง (Crosstalk @1kHz): -128dB
• การตอบสนองความถี่ (Frequency Response): 20Hz-40kHz (±0.3dB)
• ระดับอินพุตสูงสุด (Maximum Input Level): 14dBu
• เสียงรบกวน (Noise @A-wt): 1.8uVrms
• อิมพีแดนซ์เอาต์พุต (Output Impedance): 100 Ohms
• ประเภทตัวเชื่อมต่อ (Connector Type): แจ็คบาลานซ์ 6.35 มม. TRS

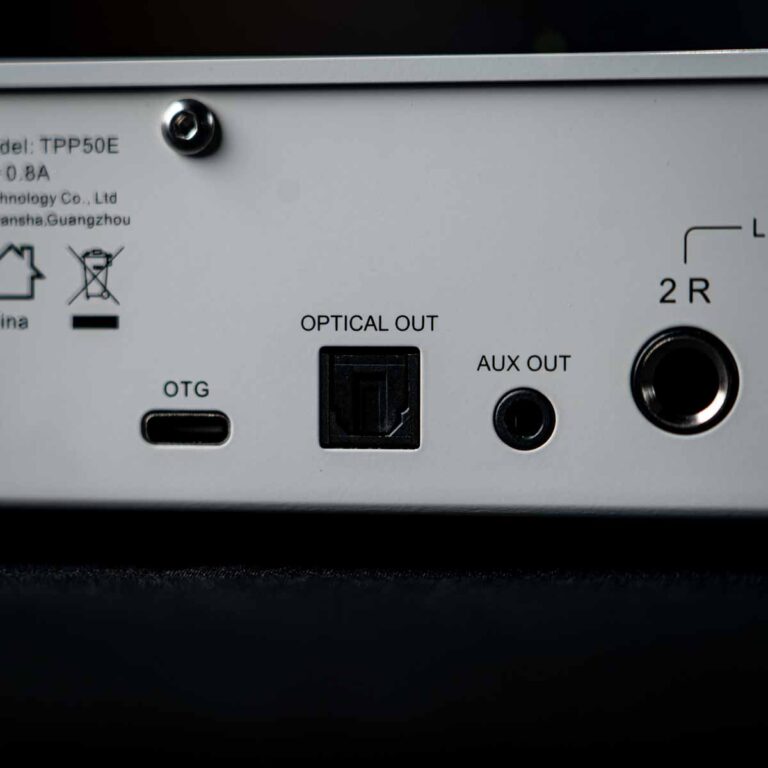

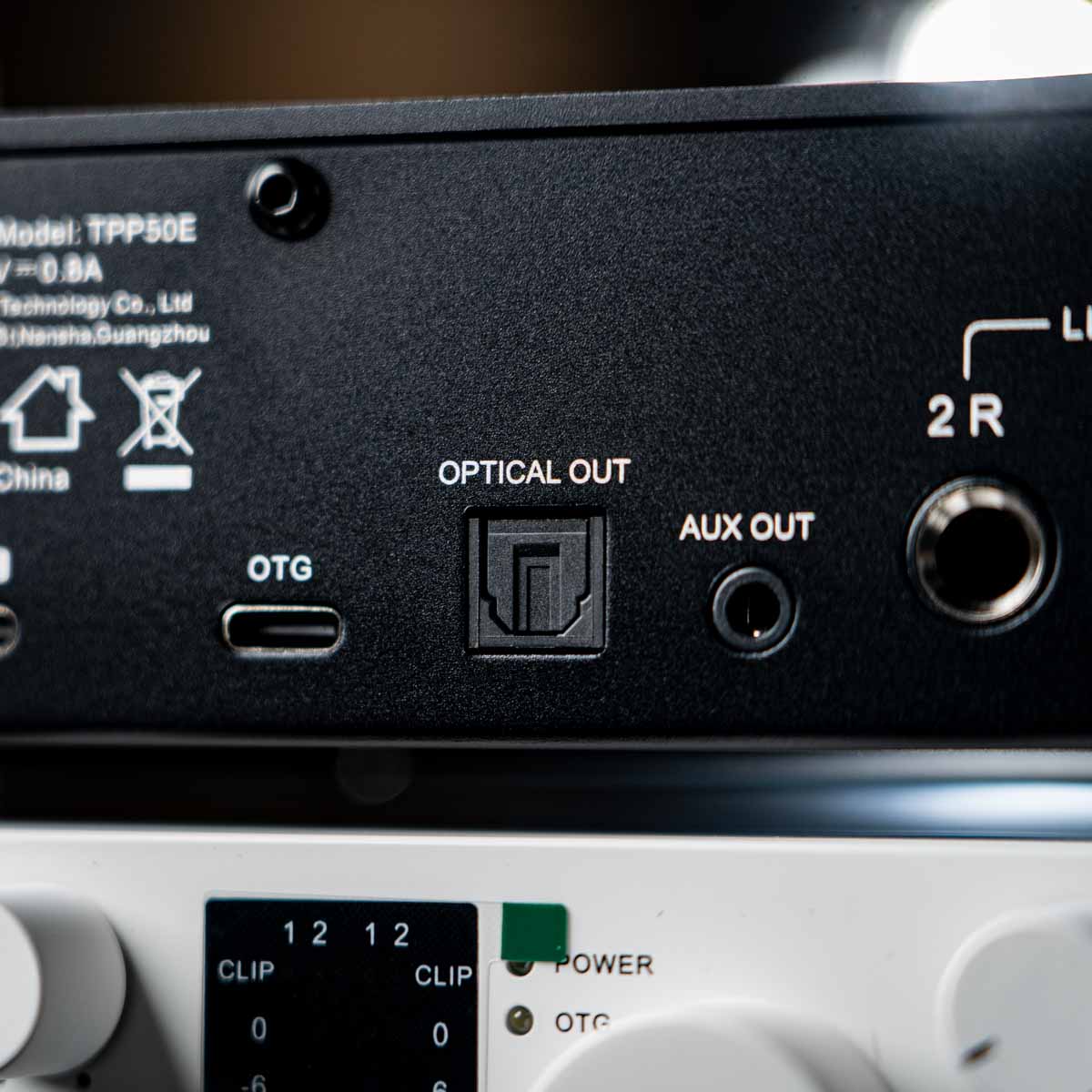

5. ช่องต่อ AUX เอาต์พุต (AUX Output)

• ค่าผิดเพี้ยนรวมและเสียงรบกวน (THD+N @A-wt): -100dB (0.001%)
• ช่วงไดนามิก (Dynamic Range @A-wt): 115dB
• ช่วงไดนามิกแบบอนาล็อก (Analogue Dynamic Range @A-wt, -40dB attenuation): 122dB
• อัตราส่วนสัญญาณต่อเสียงรบกวน (SNR @A-wt): 115dB
• สัญญาณรบกวนข้ามช่อง (Crosstalk @1kHz): -108dB
• การตอบสนองความถี่ (Frequency Response): 20Hz-40kHz (±0.5dB)
• ระดับเอาต์พุตสูงสุด (Maximum Output Level): 8dBu
• เสียงรบกวน (Noise @A-wt): 1.5uVrms
• อิมพีแดนซ์เอาต์พุต (Output Impedance): 50 Ohms
• ประเภทตัวเชื่อมต่อ (Connector Type): แจ็คบาลานซ์ 3.5 มม. TRS

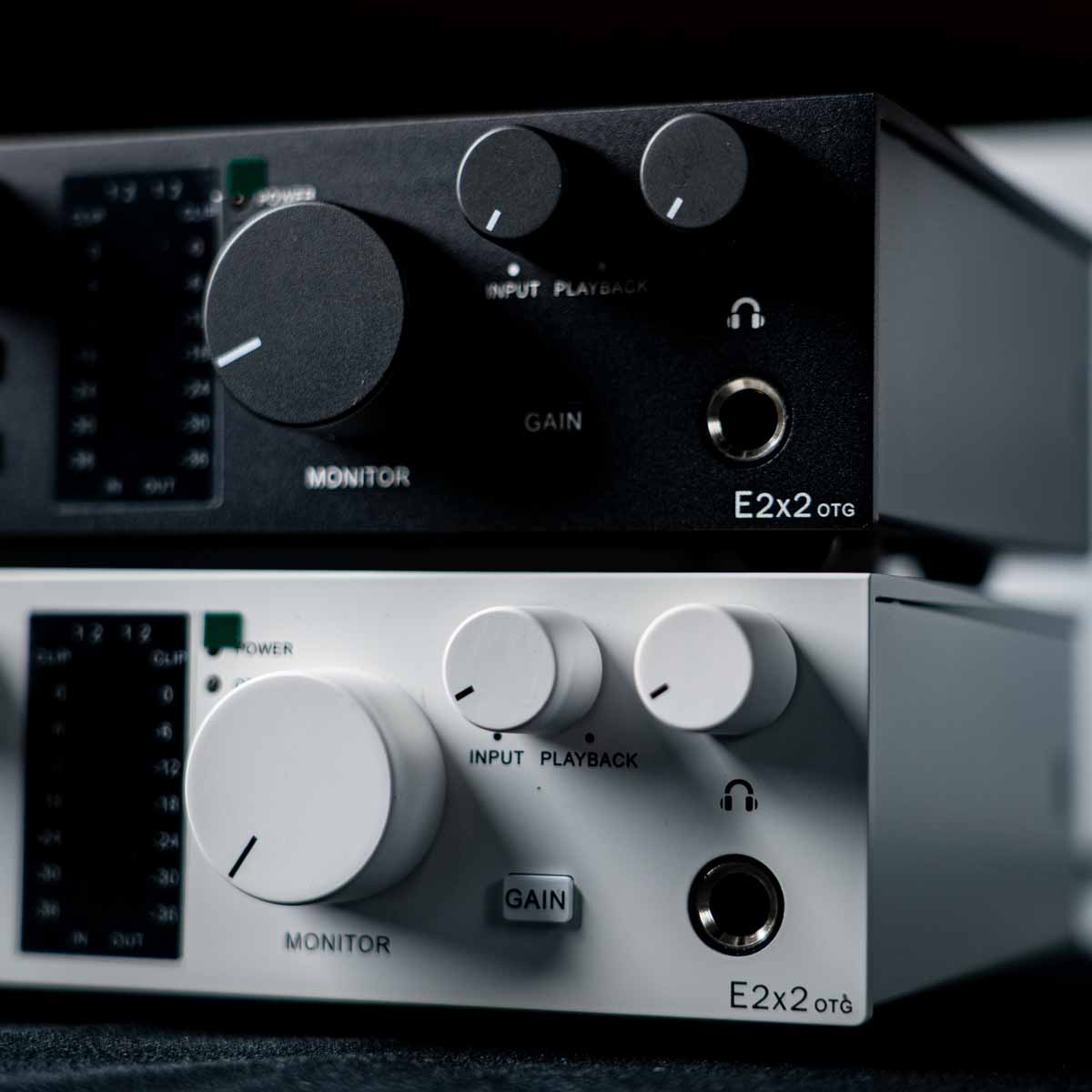

6. ช่องต่อหูฟัง (Headphone Output)

• ค่าผิดเพี้ยนรวมและเสียงรบกวน (THD+N @A-wt): -100dB (0.001%)
• ช่วงไดนามิก (Dynamic Range @A-wt): 115dB
• ช่วงไดนามิกแบบอนาล็อก (Analogue Dynamic Range @A-wt, -40dB attenuation): 132dB
• อัตราส่วนสัญญาณต่อเสียงรบกวน (SNR @A-wt): 115dB
• สัญญาณรบกวนข้ามช่อง (Crosstalk @1kHz): -120dB
• การตอบสนองความถี่ (Frequency Response): 20Hz-40kHz (±0.3dB)
• ระดับเอาต์พุตสูงสุด (Maximum Output Level): 0dBu @ Gain=L, 17dBu @ Gain=H
• เสียงรบกวน (Noise @A-wt): 1uVrms
• อิมพีแดนซ์เอาต์พุต (Output Impedance): 1 Ohm
• ประเภทตัวเชื่อมต่อ (Connector Type): แจ็คหูฟังสเตอริโอ 6.35 มม.
• กำลังขับ (Output Power):
  • 580mW x 2 @ 32Ω (THD+N<1%)
  • 380mW x 2 @ 64Ω (THD+N<1%)
  • 198mW x 2 @ 150Ω (THD+N<1%)
  • 105mW x 2 @ 300Ω (THD+N<1%)
  • 55mW x 2 @ 600Ω (THD+N<1%)
