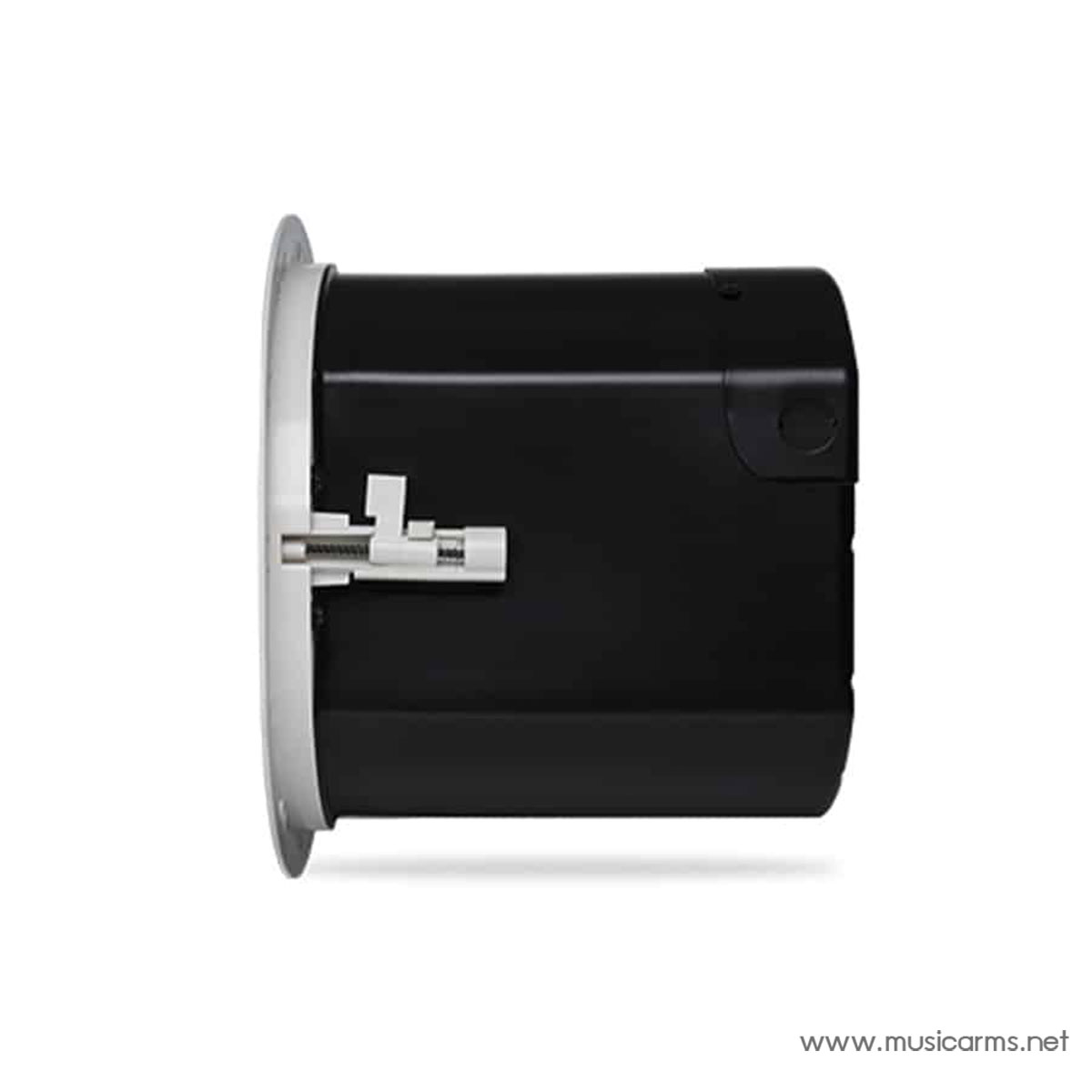

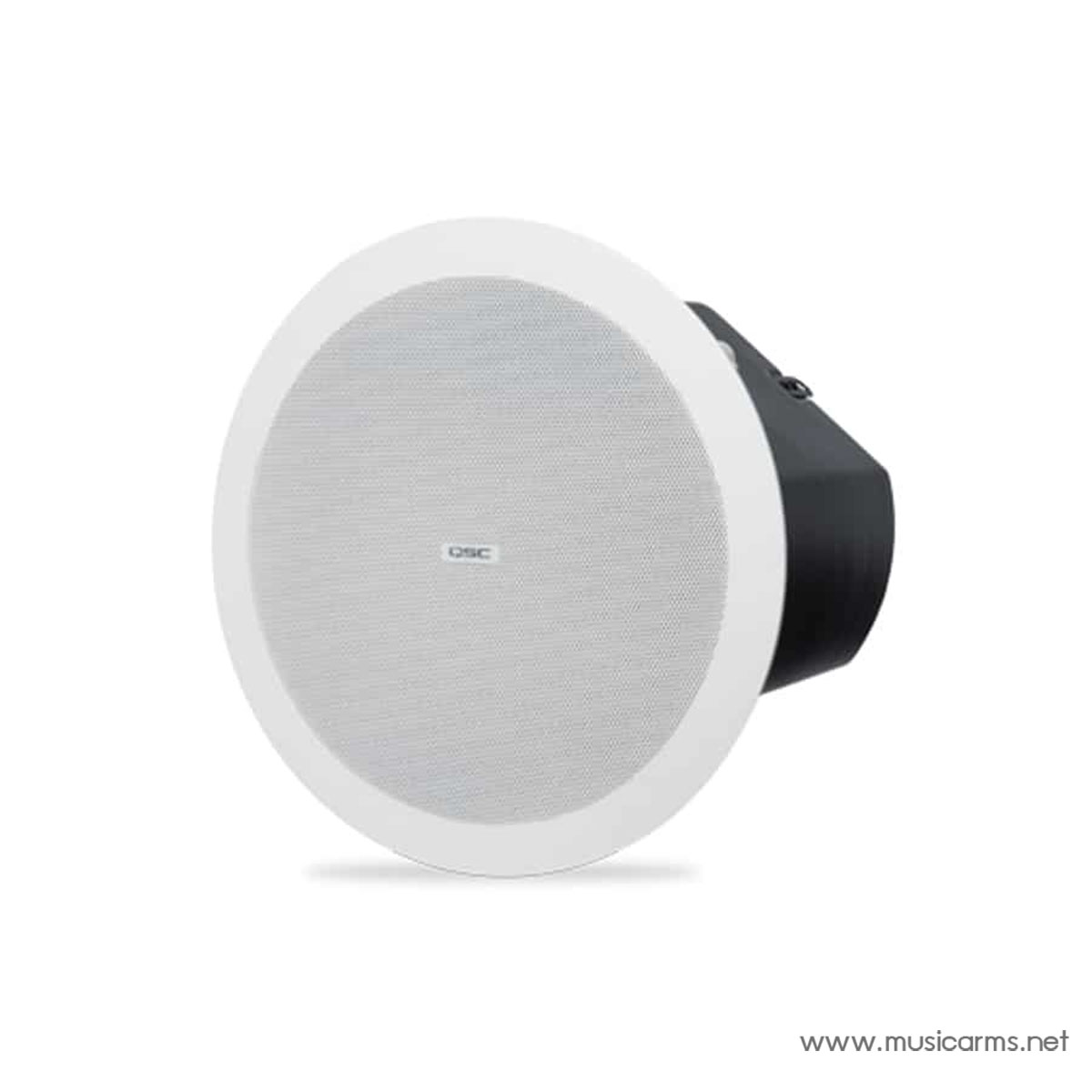

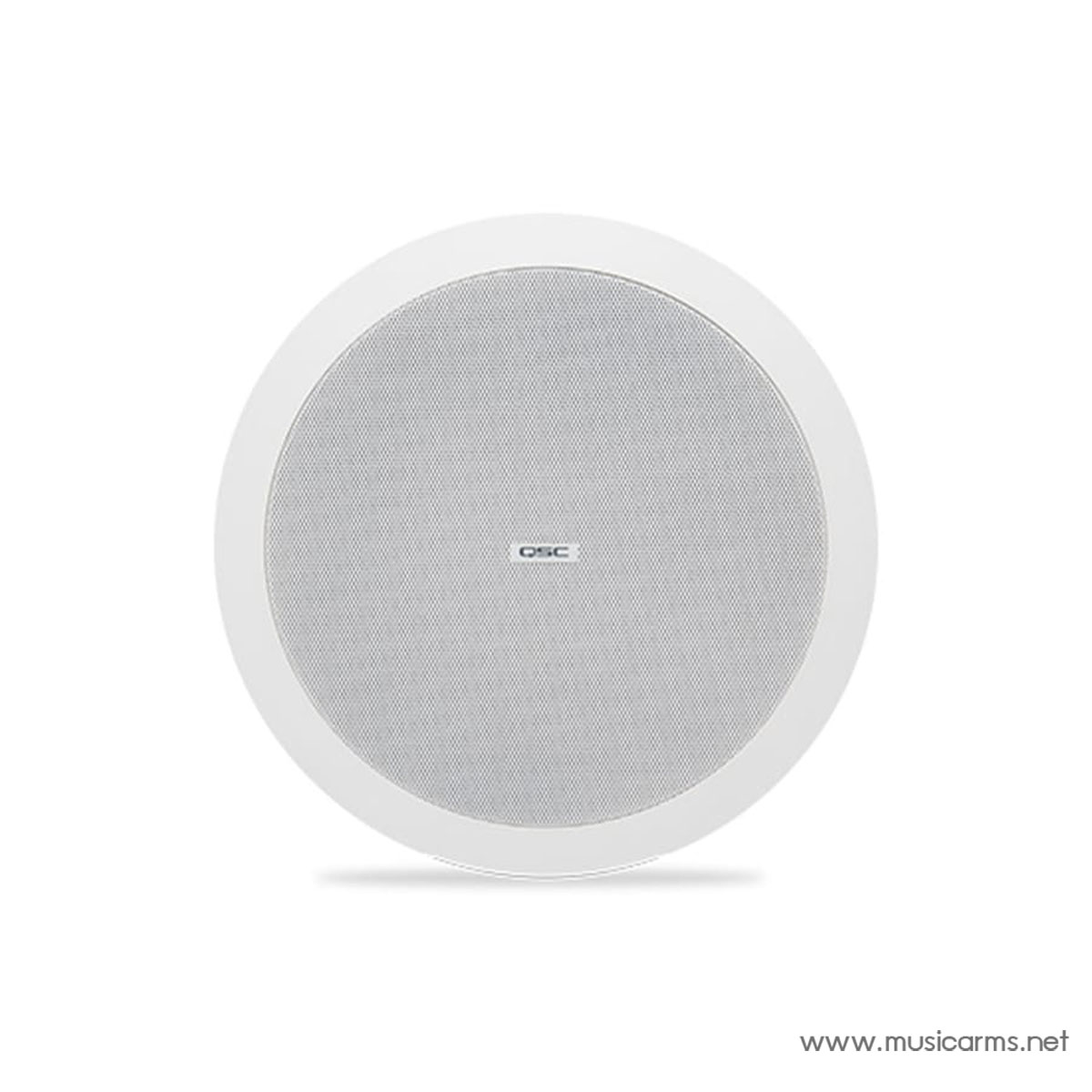

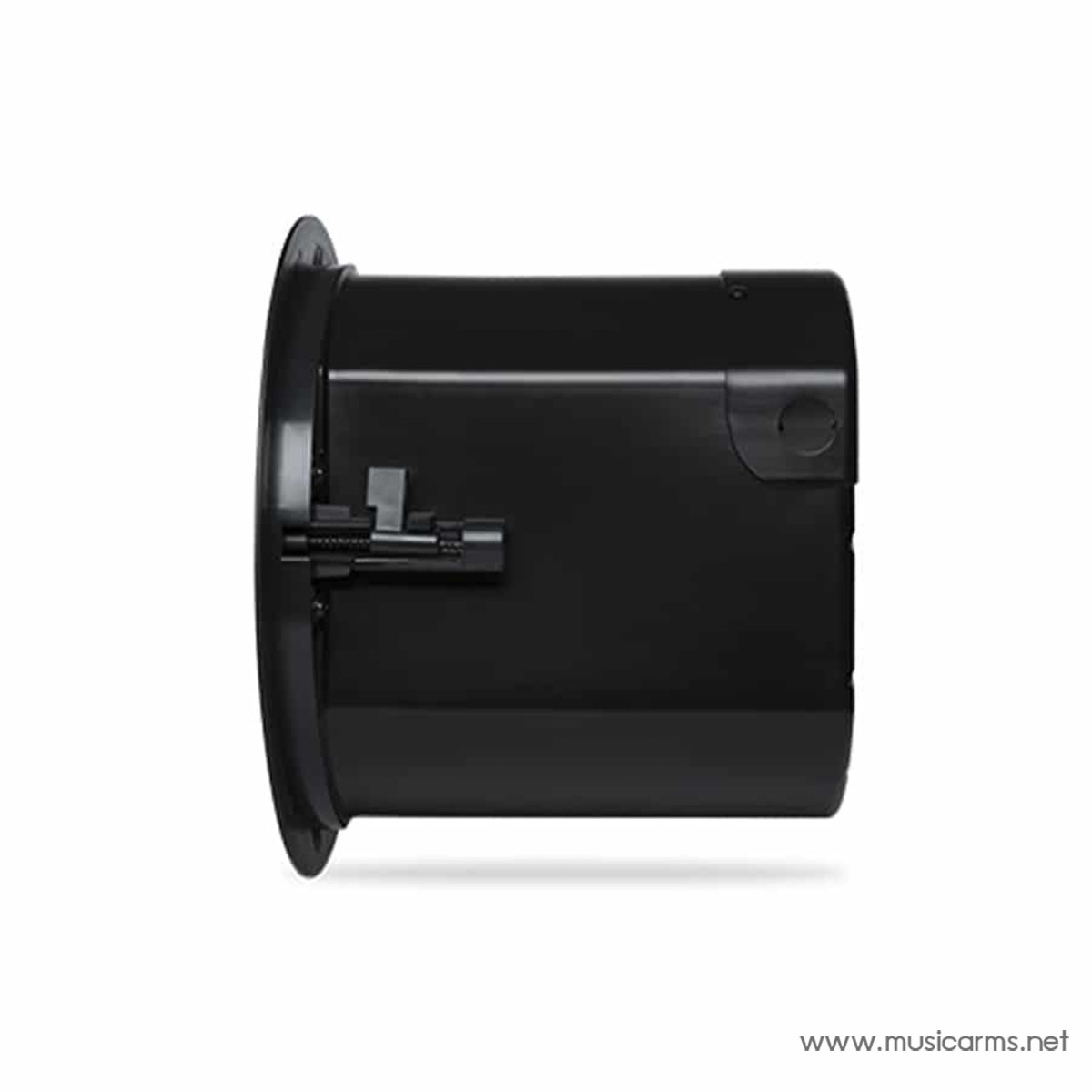

QSC AD-C6T-ZB ลำโพงเพดาน 6.5 นิ้ว
ราคา : 10,000 บาท
ลูกค้าองค์กร/ใบเสนอราคา
E-mail: musicarmsproject@gmail.com
วีดีโอ
Description
Features
- Consistent tonal characteristics across the entire AcousticDesign™ family in both surface or ceiling applications
- Sleek zero bezel design for modern architectural needs
- Directivity Matched Transition® (DMT) waveguide ensures smooth, uniform frequency response over the coverage area
- Snap-fit magnetic grille
- 3x double stepped, long travel dog-ear blind mount system
- Advanced Intrinsic Correction™ voicings available via Q-SYS™
- Low-saturation and low-loss 70/100V transformers with 16Ω bypass
- Blemish-free removable logo
- Removable conduit cover plate, also available as accessory for pre-install wiring

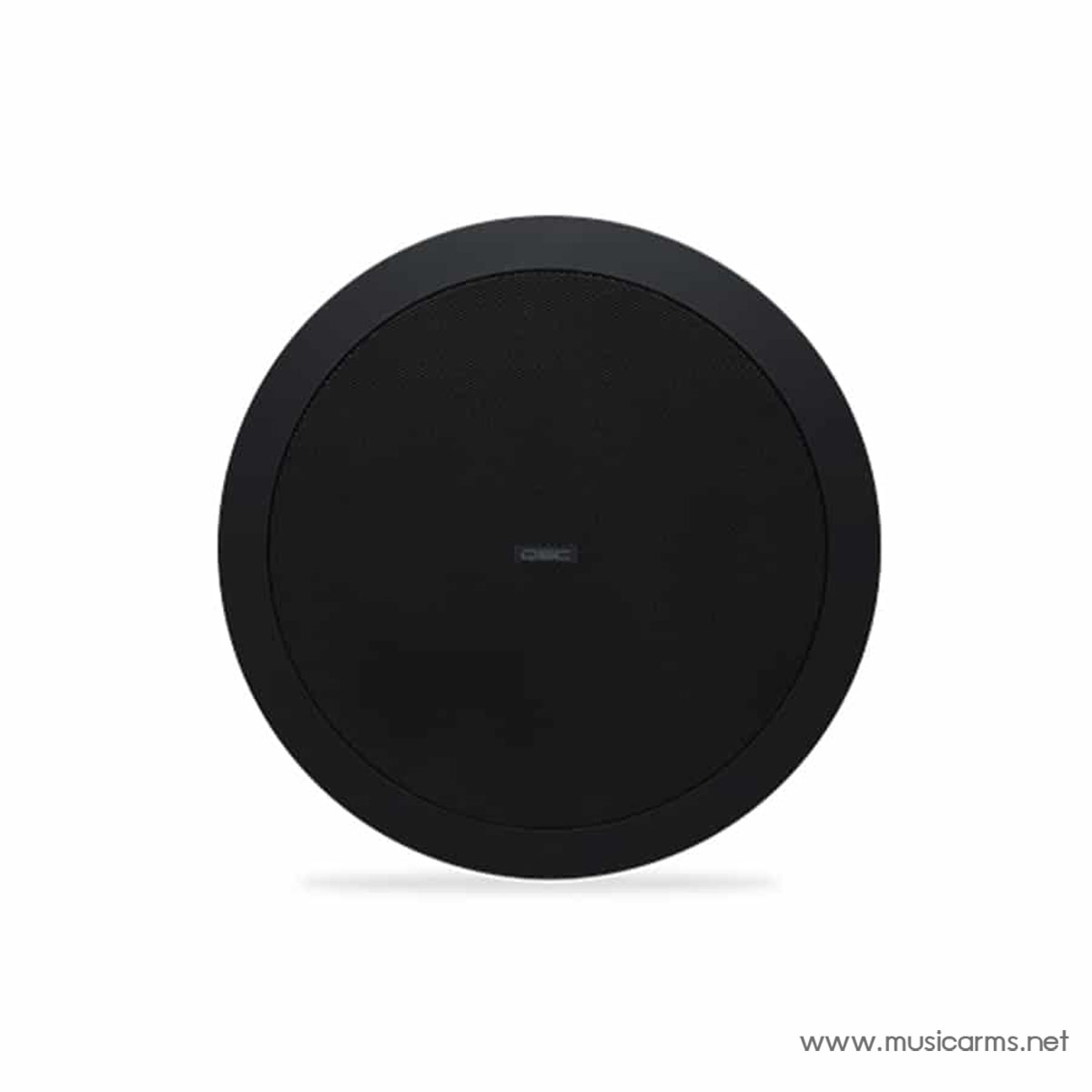

- Available in signal white (RAL 9003), with black grille accessory sold separately
- Complete EASE, CAD, & BIM information available online
Specification
|
SPECIFICATIONS |
AD-C6T-ZB |
|
Effective frequency range1 |
65 Hz – 20 kHz |
|
Rated noise power / voltage2 |
60 watts / 31 volts (rms) |
|
Sensitivity [dB]3 Sensitivity at 4m, 100V maximum tap |
88 TBD |
|
Rated coverage (-6 dB)4 |
135° conical DMT™ |
|
Directivity factor (Q) |
6.5 |
|
Directivity index (DI) [dB] |
8 |
|
Maximum continuous SPL [dB]5 |
106 |
|
Maximum peak SPL [dB]5 |
112 |
|
Nominal impedance [ohms] |
16 |
|
Transformer taps / impedance |
16Ω (in bypass setting) |
|
LF transducer |
165 mm [6.5-inch] weather resistant paper cone woofer |
|
HF transducer |
19 mm [0.75-inch] aluminum dome tweeter |
|
Input connector type |
Euroblock connector with parallel output |
|
Enclosure material |
ABS baffle on powder coated steel back can |
|
Grille material |
Powder coated steel |
|
Ingress protection |
IP-34 |
|
Operating environment |
Designed for indoor use |
|
Operating temperature range |
-20 to 50° C [-4 to 122° F] |
|
Cutout dimension |
Ø 242 mm [Ø 9.53-inch] |
|
Net weight |
4.3 kg [9.5 lb] |
|
Product dimensions (Diameter x Height) |
Ø 280 x 237 mm [Ø 11.02 x 9.32-inch] |
|
Shipping weight |
12.6 kg [27.8 lb] (pair packed) |
|
Shipping dimensions (H x W x D) |
330 x 737 x 381 mm [13 x 29 x 15-inch] (pair packed) |
|
Included accessories |
C-ring and tile rails, rail screws, euroblock connector, cut-out template, tether grille |
|
Optional accessories |
AD-MR6 (pre-install mud ring), 245 mm cutout size |
|
Safety Agency |
UL1480, UL2043, NFPA90, NFPA70 suitable for use in air handling spaces. Transformer UL registered per UL1876, ROHS, C-Tick X000, CE compliant. Baffle meets UL94-V0 and UL94-5VB flammability rating; in accordance with IEC60849 / EN60849 systems. |
ข้อมูล
QSC AD-C6T-ZB
- ลักษณะเสียงที่สม่ำเสมอทั่วทั้งตระกูล AcousticDesign™ ทั้งในงานติดตั้งบนพื้นผิวหรือเพดาน
- การออกแบบที่ทันสมัยไร้ขอบสำหรับความต้องการด้านสถาปัตยกรรม
- Directivity Matched Transition® (DMT) ช่วยให้การกระจายเสียงมีความสม่ำเสมอและตอบสนองความถี่ที่เรียบเนียนทั่วทั้งพื้นที่ครอบคลุม
- ตะแกรงแม่เหล็กแบบ Snap-fit
- ระบบการติดตั้งแบบหมุดยาว 3x แบบ dog-ear blind mount ขั้นบันได
- เสียงที่ได้รับการปรับปรุงด้วย Intrinsic Correction™ พร้อมใช้งานผ่าน Q-SYS™
- หม้อแปลง 70/100V ที่มีการสูญเสียและการจ่ายไฟต่ำ พร้อมตัวข้ามอิมพีแดนซ์ 16Ω
- โลโก้ที่สามารถถอดออกได้โดยไม่มีรอยตำหนิ
- แผ่นปิดท่อที่ถอดออกได้ ซึ่งสามารถหาซื้อแยกต่างหากสำหรับการติดตั้งสายไฟล่วงหน้า
- มีจำหน่ายในสีสัญญาณขาว (RAL 9003) โดยมีตะแกรงสีดำขายแยกต่างหาก
- ข้อมูล EASE, CAD และ BIM พร้อมใช้งานออนไลน์
สเปค
AD-C6T-ZB
ช่วงความถี่ที่มีประสิทธิภาพ:
65 Hz – 20 kHz
กำลังไฟ / แรงดันที่ได้รับการจัดอันดับ:
60 วัตต์ / 31 โวลต์ (rms)
ความไว (Sensitivity) [dB]:
ความไวที่ 4 เมตร, 100V สูงสุดที่แทป
88 dB (ไม่ระบุ)
การครอบคลุมที่จัดอันดับ (-6 dB):
135° แบบคอนิคัล DMT™
ปัจจัยการทิศทาง (Q):
6.5
ดัชนีการทิศทาง (DI) [dB]:
8 dB
SPL สูงสุด (ค่าคงที่ / ค่าพีค) [dB]:
SPL ค่าคงที่สูงสุด: 106 dB
SPL ค่าพีคสูงสุด: 112 dB
อิมพีแดนซ์ที่ระบุ [Ω]:
16 Ω
แทปหม้อแปลง / อิมพีแดนซ์:
- 16Ω (ในโหมดบายพาส)
- 7.5W (70V); 15W (100V) แทป: 667Ω
- 15W (70V); 30W (100V) แทป: 333Ω
- 30W (70V); 60W (100V) แทป: 167Ω
- 60W (70V); ไม่มี (100V) แทป: 83Ω
ตัวขับ LF (ลำโพงเสียงต่ำ):
165 มม. [6.5 นิ้ว] วูฟเฟอร์กระดาษกันน้ำ
ตัวขับ HF (ลำโพงเสียงสูง):
19 มม. [0.75 นิ้ว] ทวีตเตอร์อะลูมิเนียมโดม
ประเภทขั้วต่ออินพุต:
ขั้วต่อ Euroblock พร้อมเอาต์พุตขนาน
วัสดุกล่อง (Enclosure):
ABS บัฟเฟิลบนกระป๋องเหล็กเคลือบผง
วัสดุตะแกรง (Grille):
เหล็กเคลือบผง
การป้องกันการแทรกซึม (Ingress protection):
IP-34
สภาพแวดล้อมในการใช้งาน:
ออกแบบมาสำหรับใช้ภายใน
ช่วงอุณหภูมิในการทำงาน:
-20 ถึง 50° C [-4 ถึง 122° F]
ขนาดตัด (Cutout):
Ø 242 มม. [Ø 9.53 นิ้ว]
น้ำหนักสุทธิ:
4.3 กก. [9.5 ปอนด์]
ขนาดผลิตภัณฑ์ (เส้นผ่านศูนย์กลาง x ความสูง):
Ø 280 x 237 มม. [Ø 11.02 x 9.32 นิ้ว]
น้ำหนักขนส่ง:
12.6 กก. [27.8 ปอนด์] (แพ็คคู่)
ขนาดการขนส่ง (H x W x D):
330 x 737 x 381 มม. [13 x 29 x 15 นิ้ว] (แพ็คคู่)
อุปกรณ์เสริมที่รวมมาให้:
C-ring และรางกระเบื้อง, สกรูราง, ขั้วต่อ Euroblock, เทมเพลตตัด, ตะแกรงติดปม
อุปกรณ์เสริมที่มีจำหน่าย:
- AD-MR6 (วงแหวนดิน mud ring ติดตั้งล่วงหน้า), ขนาดตัด 245 มม.
- AD-C245BG (ตะแกรงเพดานสีดำ), ขนาดตัด 245 มม.
หน่วยงานด้านความปลอดภัย:
UL1480, UL2043, NFPA90, NFPA70 เหมาะสำหรับการใช้งานในพื้นที่ที่จัดการอากาศ. หม้อแปลงได้รับการจดทะเบียน UL ตามมาตรฐาน UL1876, ROHS, C-Tick X000, CE คอมพลาย. บัฟเฟิลตรงตามการจัดอันดับความสามารถในการติดไฟ UL94-V0 และ UL94-5VB; ตามมาตรฐาน IEC60849 / EN60849.
