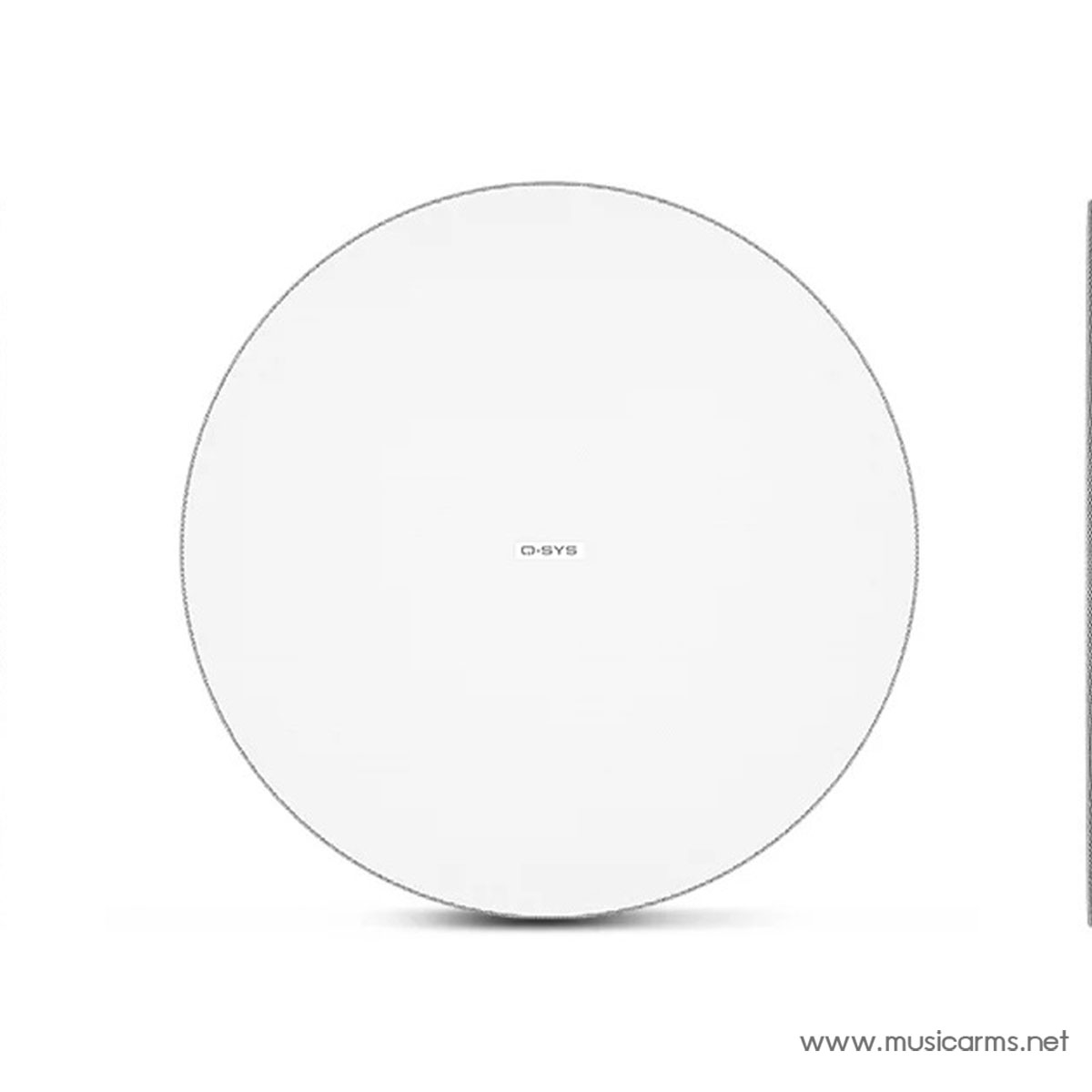

QSC AD-C6T-LPZB
ราคา : 11,000 บาท
ลูกค้าองค์กร/ใบเสนอราคา
E-mail: musicarmsproject@gmail.com
Description
Features
- Consistent tonal characteristics across the entire AcousticDesign™ family in both surface or ceiling applications
- Sleek zero bezel design for modern architectural needs
- Directivity Matched Transition® (DMT) waveguide ensures smooth, uniform frequency response over the coverage area
- Snap-fit magnetic grille
- 3x double stepped, long travel dog-ear blind mount system
- Advanced Intrinsic Correction™ voicings available via Q-SYS™
- Low-saturation and low-loss 70/100V transformers with 16Ω bypass
- Blemish-free removable logo
- Removable conduit cover plate, also available as accessory for pre-install wiring
- UL1480 and UL2043 certified
- Available in signal white (RAL 9003), with black grille accessory sold separately
- Complete EASE, CAD, & BIM information available online
Specification
|
SPECIFICATIONS |
AD-C6T-LPZB |
|
Effective frequency range1 |
65 Hz – 20 kHz |
|
Rated noise power / voltage2 |
60 watts / 31 volts (rms) |
|
Sensitivity [dB]3 Sensitivity at 4m, 100V maximum tap |
88 TBD |
|
Rated coverage (-6 dB)4 |
135° conical DMT™ |
|
Directivity factor (Q) |
6.5 |
|
Directivity index (DI) [dB] |
8 |
|
Maximum continuous SPL [dB]5 |
106 |
|
Maximum peak SPL [dB]5 |
112 |
|
Nominal impedance [ohms] |
16 |
|
Transformer taps / impedance |
16Ω (in bypass setting) |
|
LF transducer |
165 mm [6.5-inch] weather resistant paper cone woofer |
|
HF transducer |
19 mm [0.75-inch] aluminum dome tweeter |
|
Input connector type |
Euroblock connector with parallel output |
|
Enclosure material |
ABS baffle on powder coated steel back can |
|
Grille material |
Powder coated steel |
|
Ingress protection |
IP-34 |
|
Operating environment |
Designed for indoor use |
|
Operating temperature range |
-20 to 50° C [-4 to 122° F] |
|
Cutout dimension |
Ø 302 mm (Ø 11.89 in) |
|
Net weight |
4.3 kg [9.5 lb] |
|
Product dimensions (Diameter x Height) |
Ø 340 x 100 mm [Ø 13.37 x 3.95-inch.] |
|
Shipping weight |
12.6 kg [27.8 lb] (pair packed) |
|
Shipping dimensions (H x W x D) |
330 x 737 x 381 mm [13 x 29 x 15-inch] (pair packed) |
|
Included accessories |
C-ring and tile rails, rail screws, euroblock connector, cut-out template, tether grille |
|
Optional accessories |
AD-MR8 (pre-install mud ring), 305 mm cutout size |
|
Safety Agency |
UL1480, UL2043, NFPA90, NFPA70 suitable for use in air handling spaces. Transformer UL registered per UL1876, ROHS, C-Tick X000, CE compliant. Baffle meets UL94-V0 and UL94-5VB flammability rating; in accordance with IEC60849 / EN60849 systems. |
ข้อมูล
QSC AD-C6T-LPZB
คุณสมบัติ
- ลักษณะเสียงที่สม่ำเสมอในทั้งครอบครัว AcousticDesign™ ทั้งในการใช้งานบนผิวหรือเพดาน
- การออกแบบขอบศูนย์ (Zero Bezel) ที่เรียบหรูเหมาะกับสถาปัตยกรรมสมัยใหม่
- เทคโนโลยี Directivity Matched Transition® (DMT) สำหรับการกระจายความถี่ที่ราบรื่นและสม่ำเสมอในพื้นที่การกระจาย
- ตะแกรงแม่เหล็กติดที่สามารถเข้าได้ง่าย
- ระบบติดตั้งแบบไม่มีการมองเห็น 3x ดับเบิลสเต็ปและเดินทางไกล
- เสียงที่ปรับแต่งได้ด้วย Intrinsic Correction™ ผ่าน Q-SYS™
- หม้อแปลง 70/100V ที่มีการสูญเสียและการอิ่มตัวต่ำ พร้อมการข้าม 16Ω
- โลโก้ที่ถอดออกได้ปราศจากตำหนิ
- แผ่นปิดสายไฟที่สามารถถอดออกได้ และมีอุปกรณ์เสริมสำหรับการเดินสายล่วงหน้า
- ได้รับการรับรอง UL1480 และ UL2043
- วางจำหน่ายในสีขาวสัญญาณ (RAL 9003) และมีอุปกรณ์เสริมตะแกรงสีดำจำหน่ายแยกต่างหาก
- ข้อมูล EASE, CAD และ BIM แบบครบถ้วนสามารถเข้าถึงได้ทางออนไลน์
สเปค
สเปค
AD-C6T-LPZB
- ช่วงความถี่ที่มีประสิทธิภาพ: 65 Hz – 20 kHz
- พลังงาน/แรงดันเสียงที่ระบุ: 60 วัตต์ / 31 โวลต์ (rms)
- ความไว [dB]: ความไวที่ 4 เมตร, 100V การตั้งค่าขั้วสูงสุด 88
- การกระจายเสียงที่ระบุ (-6 dB): 135° conical DMT™
- ปัจจัยการกระจาย (Q): 6.5
- ดัชนีการกระจายเสียง (DI) [dB]: 8
- SPL สูงสุดที่ต่อเนื่อง [dB]: 106
- SPL สูงสุดพีค [dB]: 112
- อิมพีแดนซ์มาตรฐาน [ohms]: 16
- ขั้วหม้อแปลง / อิมพีแดนซ์: 16Ω (ในโหมดข้าม), 7.5W (70V); 15W (100V) Tap: 667Ω, 15W (70V); 30W (100V) Tap: 333Ω, 30W (70V); 60W (100V) Tap: 167Ω, 60W (70V); N/A (100V) Tap: 83Ω
- ทริซูเซอร์ LF: ลำโพงเวเฟอร์กระดาษที่ทนต่อสภาพอากาศ ขนาด 165 มม. (6.5 นิ้ว)
- ทริซูเซอร์ HF: ทวีตเตอร์โดมอลูมิเนียม ขนาด 19 มม. (0.75 นิ้ว)
- ประเภทของตัวเชื่อมต่ออินพุต: ตัวเชื่อมต่อ Euroblock พร้อมขั้วต่อขนาน
- วัสดุกล่อง: แผง ABS พร้อมกรอบหลังเคลือบผงสตีล
- วัสดุตะแกรง: สตีลเคลือบผง
- การป้องกันการซึม: IP-34
- สภาพแวดล้อมในการใช้งาน: ออกแบบมาเพื่อการใช้งานในอาคาร
- ช่วงอุณหภูมิในการใช้งาน: -20 ถึง 50° C [-4 ถึง 122° F]
- ขนาดช่องตัด: Ø 302 มม. (Ø 11.89 นิ้ว)
- น้ำหนักสุทธิ: 4.3 กก. [9.5 ปอนด์]
- ขนาดผลิตภัณฑ์ (เส้นผ่านศูนย์กลาง x ความสูง): Ø 340 x 100 มม. [Ø 13.37 x 3.95 นิ้ว]
- น้ำหนักการจัดส่ง: 12.6 กก. [27.8 ปอนด์] (บรรจุ 1 คู่)
- ขนาดการจัดส่ง (สูง x กว้าง x ลึก): 330 x 737 x 381 มม. [13 x 29 x 15 นิ้ว] (บรรจุ 1 คู่)
- อุปกรณ์ที่รวม: C-ring และแถบติดเพดาน, สกรูแถบติดเพดาน, ตัวเชื่อมต่อ euroblock, แบบฟอร์มตัดช่อง, ตะแกรงที่สามารถยึดได้
- อุปกรณ์เสริม: AD-MR8 (แหวนดินสำหรับติดตั้งล่วงหน้า), ขนาดช่องตัด 305 มม., AD-C305BG (ตะแกรงเพดานสีดำ), ขนาดช่องตัด 305 มม.
- หน่วยงานความปลอดภัย: UL1480, UL2043, NFPA90, NFPA70 เหมาะสำหรับการใช้งานในพื้นที่จัดการอากาศ. หม้อแปลง UL จดทะเบียนตาม UL1876, ROHS, C-Tick X000, CE สอดคล้อง. แผงพบการประเมินความสามารถในการติดไฟ UL94-V0 และ UL94-5VB; ตามมาตรฐาน IEC60849 / EN60849.
