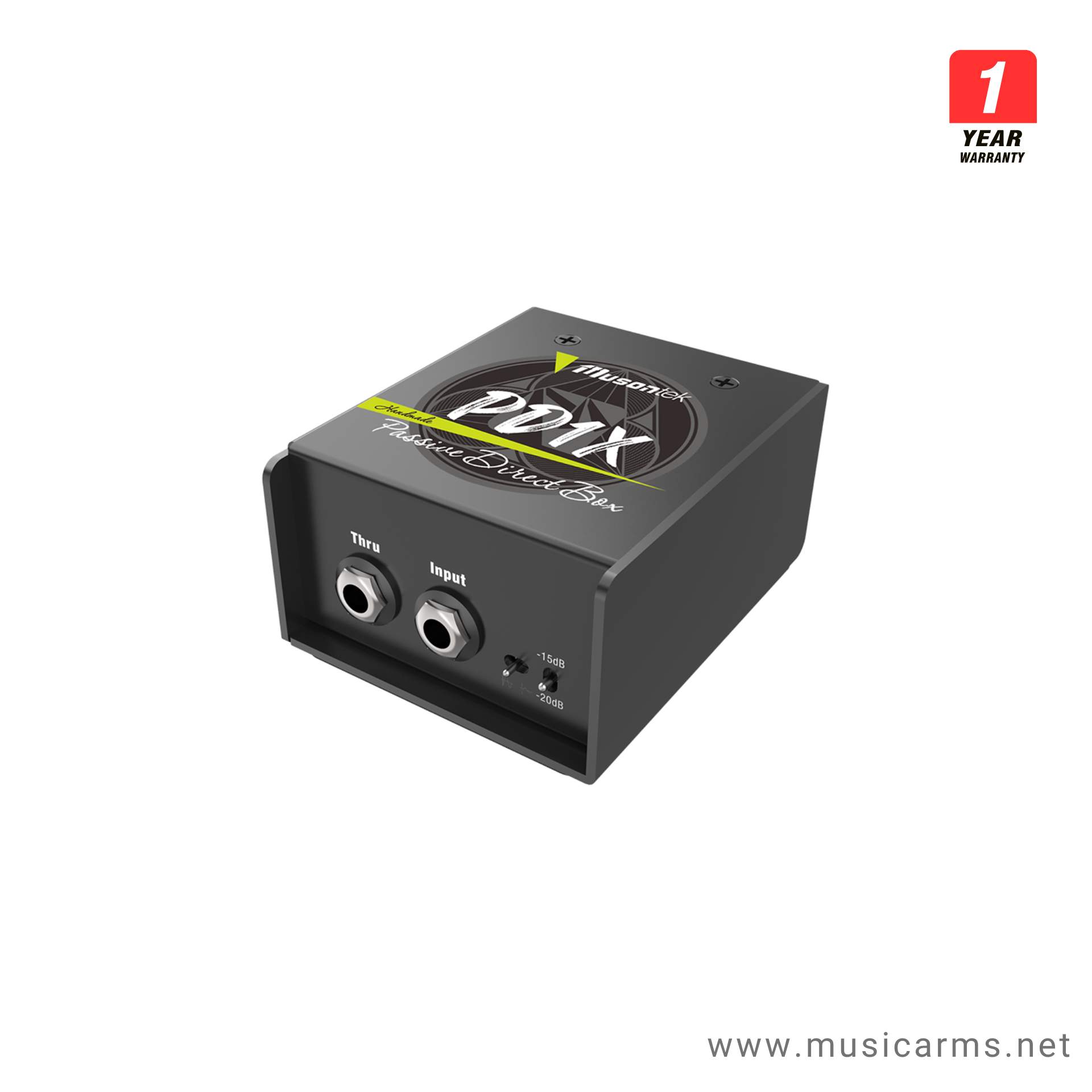

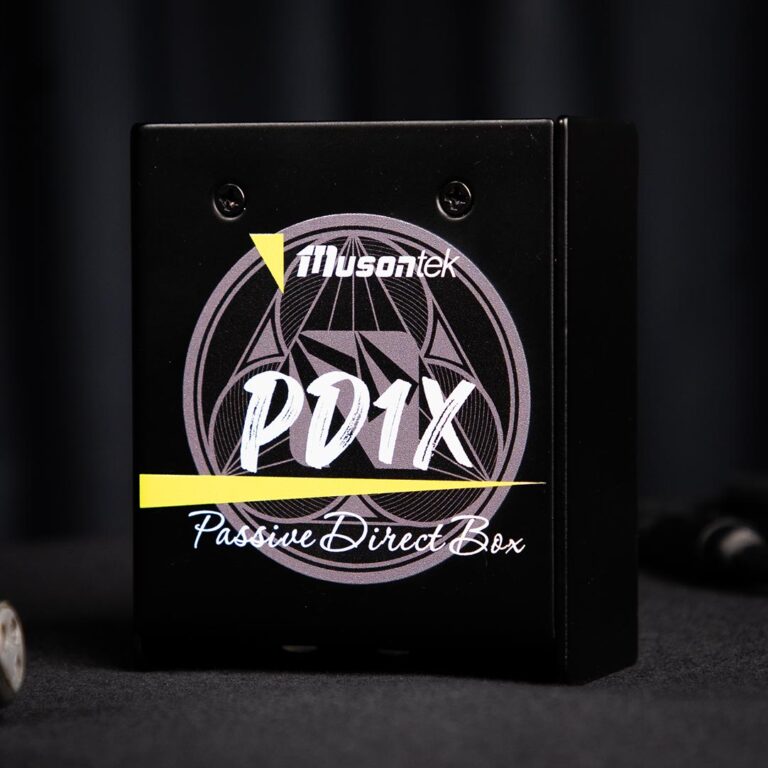

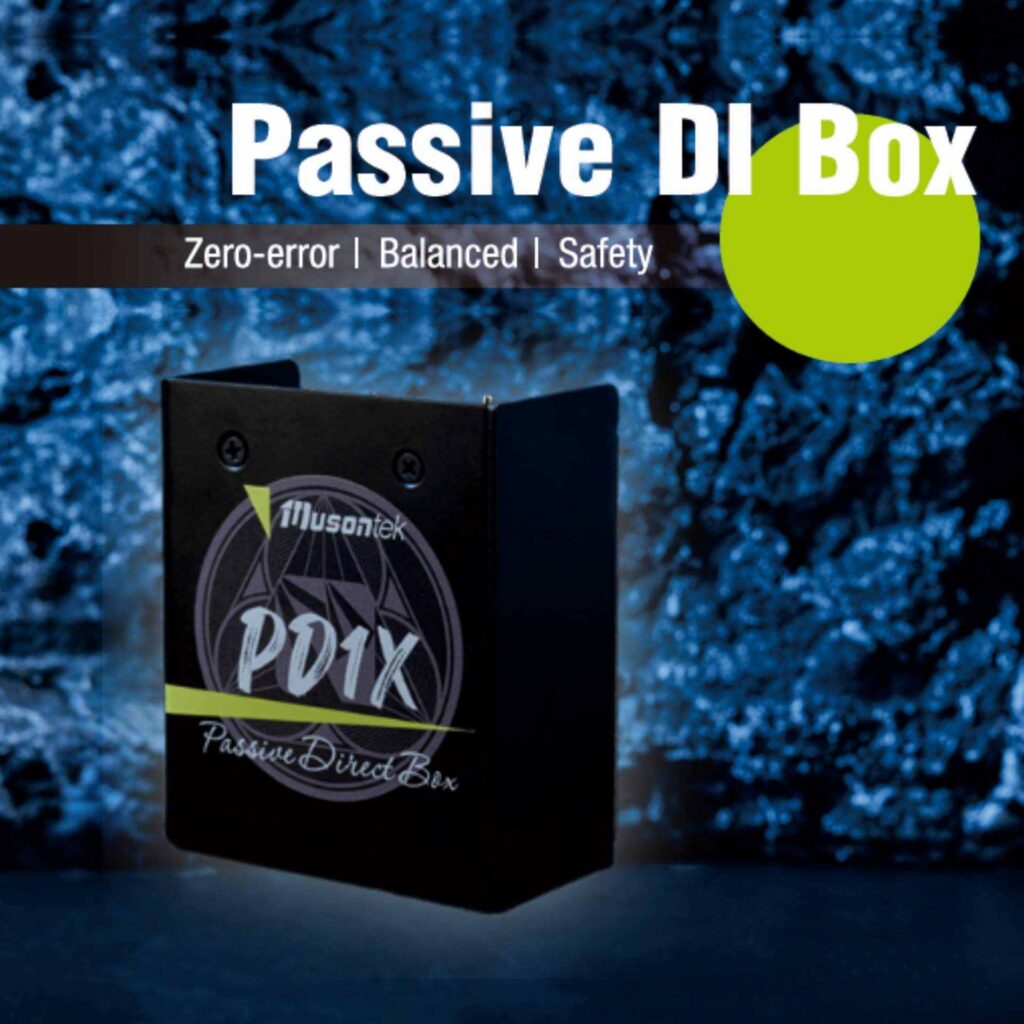

Musontek PD1X Passive DI Box พาสซีฟไดเร็กบอกซ์

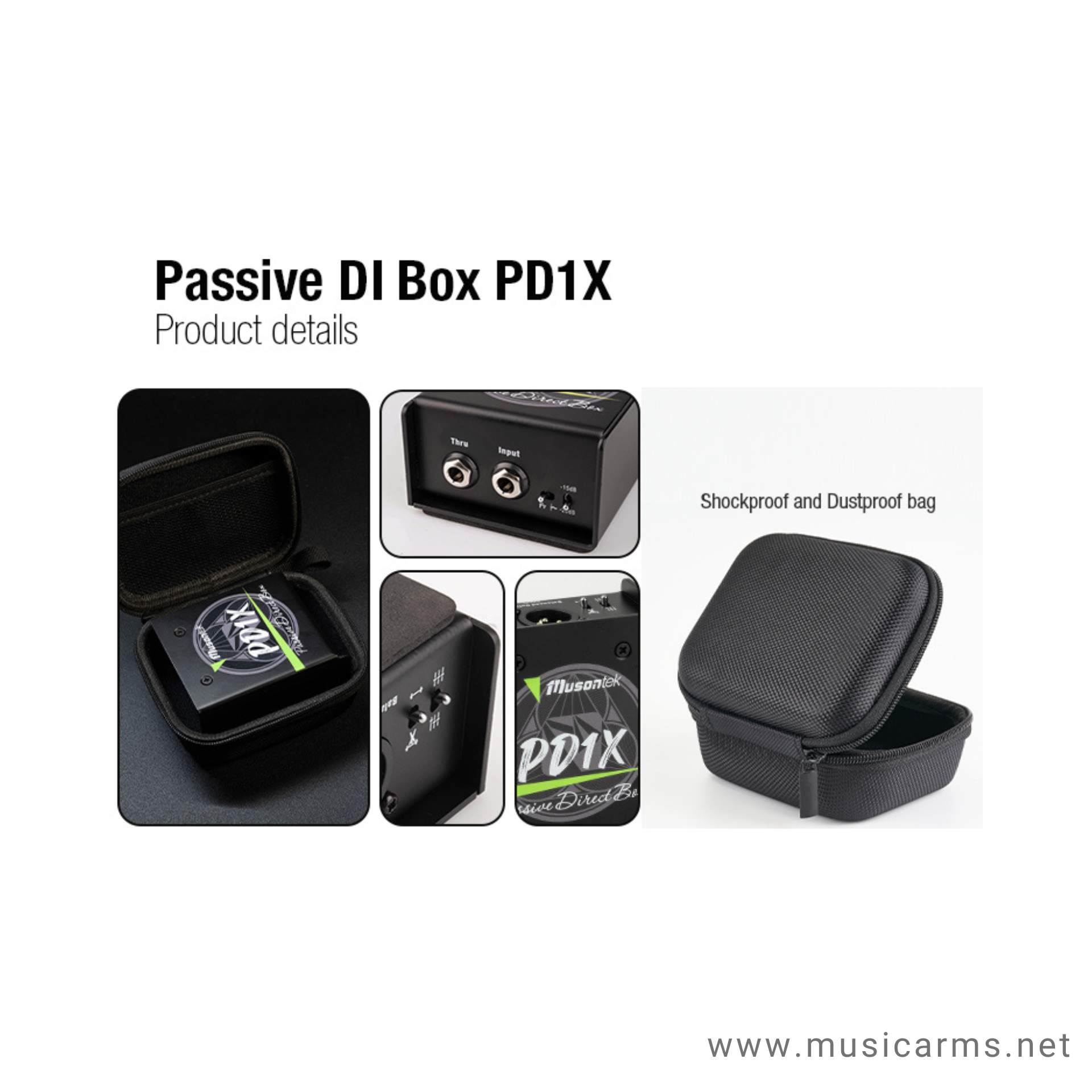

Musontek PD1X Passive DI Box

Zero-error | Balanced | Safety

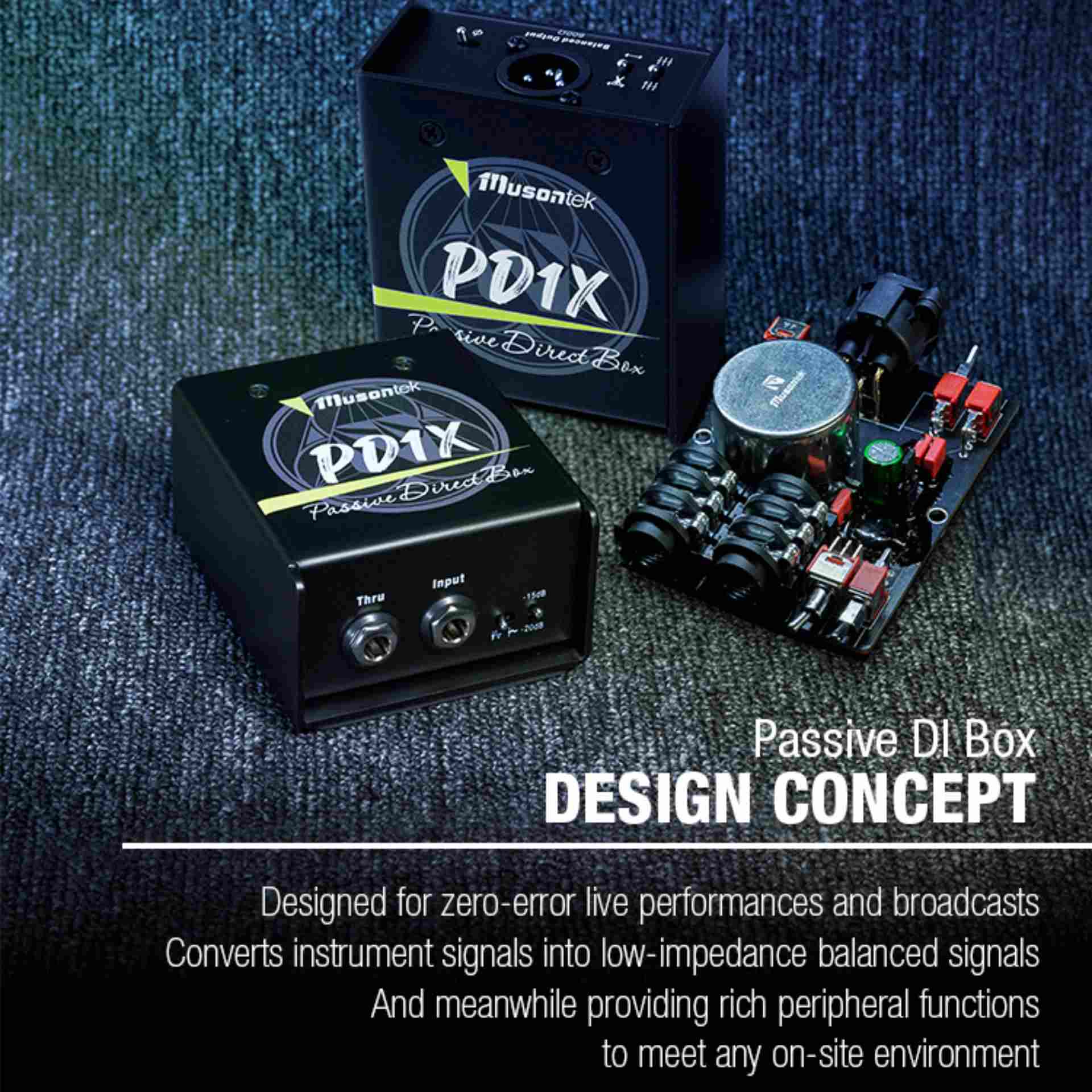

Design Concept

It is a safe solution for zero-error performance,broadcasting and so on. Coverts the instrument signal into a balanced signal. Also provides abundantly peripheral functions to

meet any live scenes.

Features

• Passive discrete circuit, no power supply required, plug and play
• Preserve the real sound of the instrument
• Process huge transient signals without distortion
• Highcut shifter
• GND lift shifter
• Signal phase reverse shifter

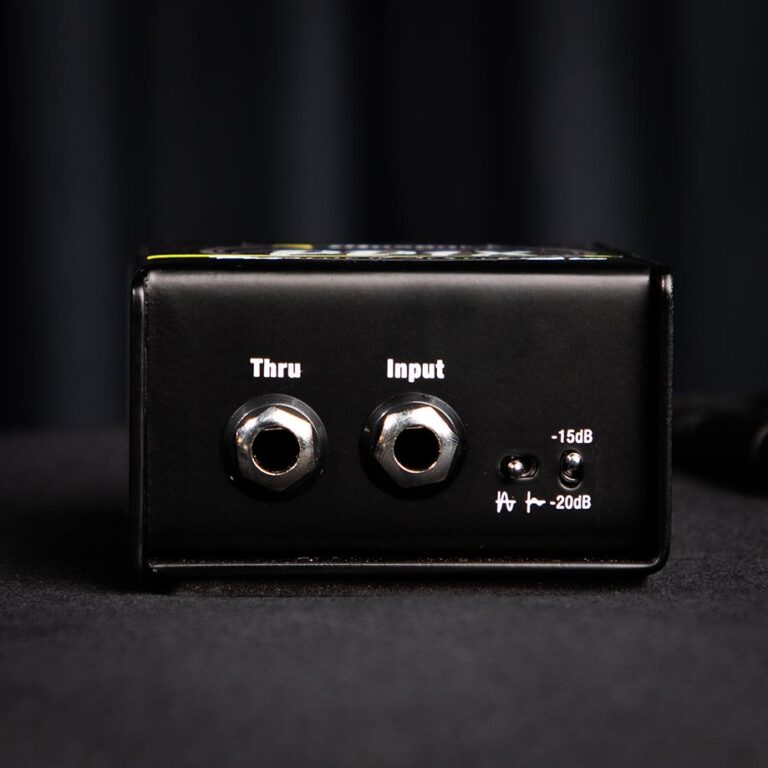

• – 15dB / -20dB pad
• Studio level audio output transformer

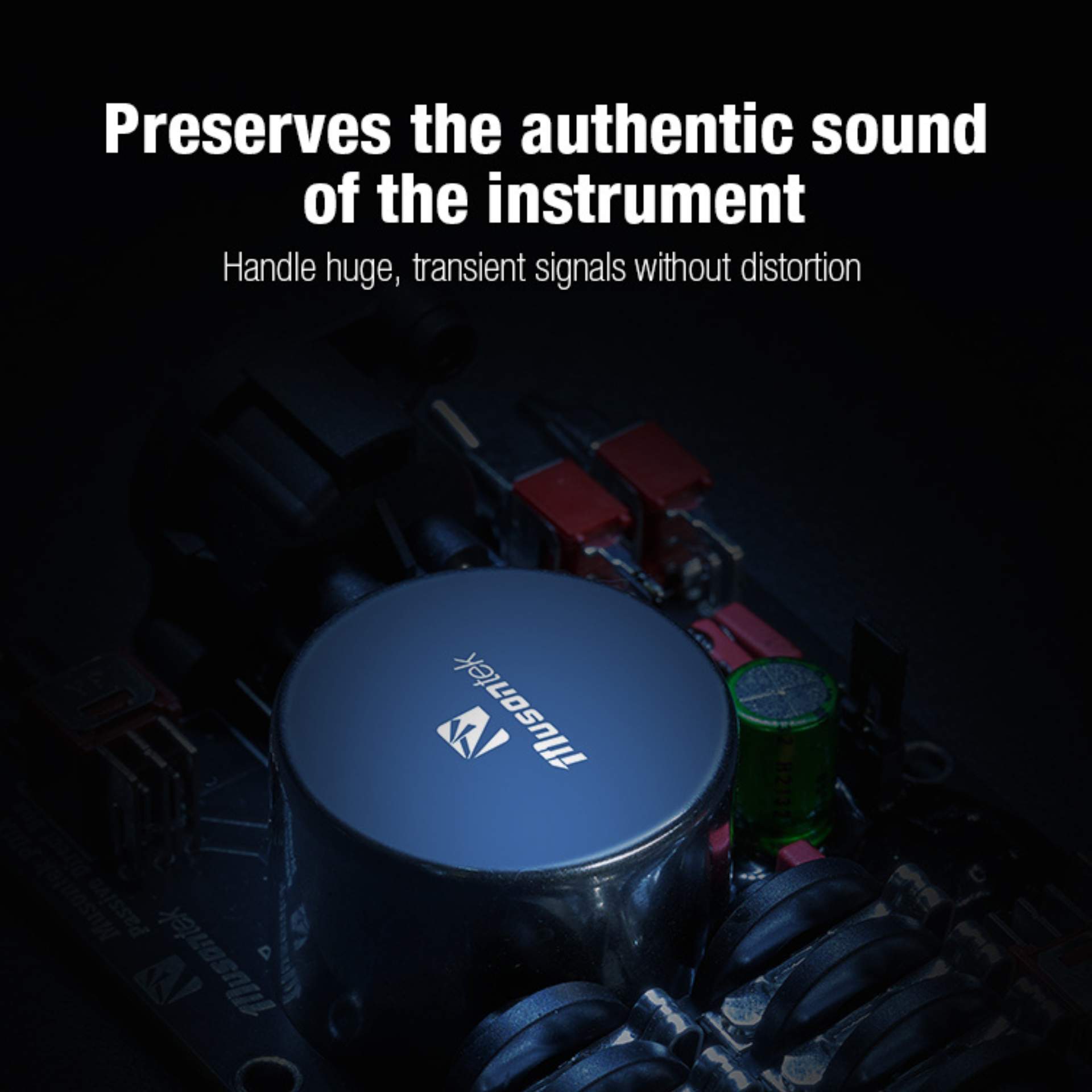

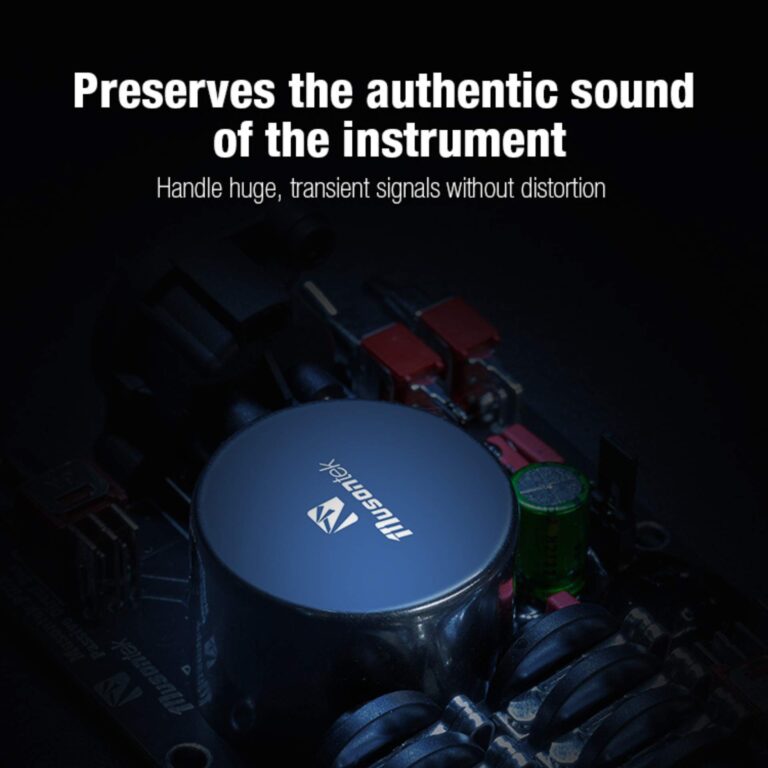

Preserves the authentic sound

of the instrument Handle huge, transient signals without distortion

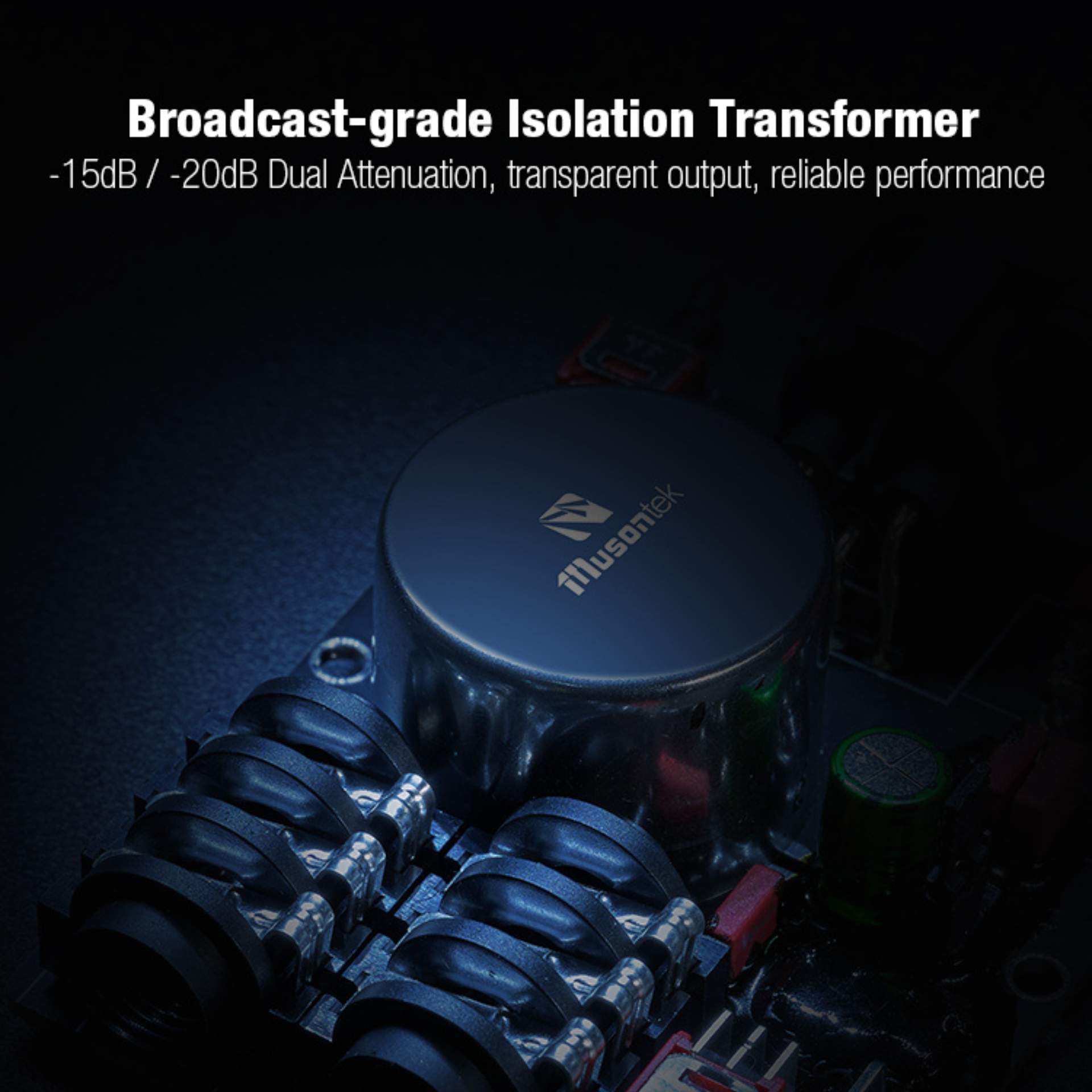

Broadcast-grade Isolation Transformer

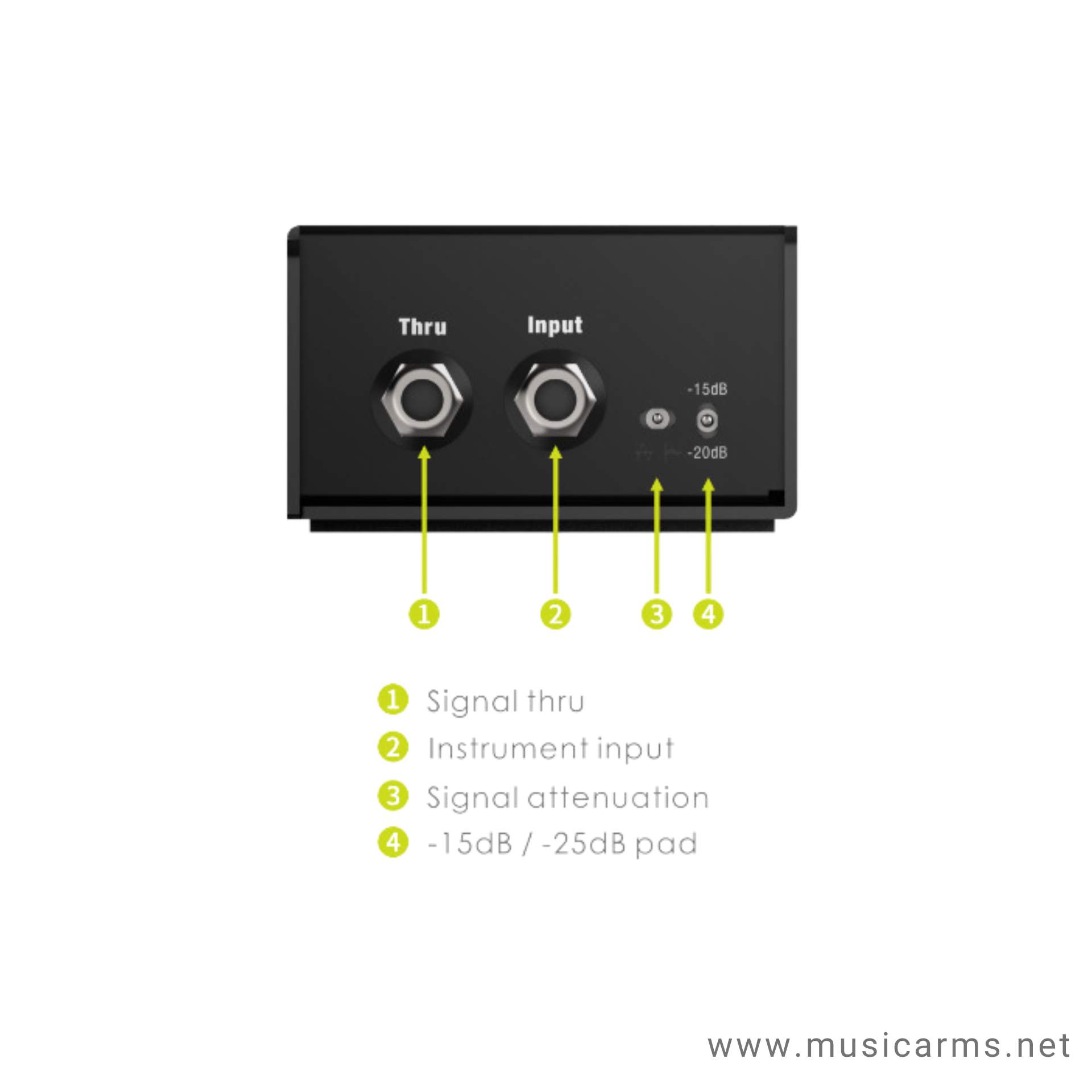

-15dB / -20dB Dual Attenuation, transparent output, reliable performance

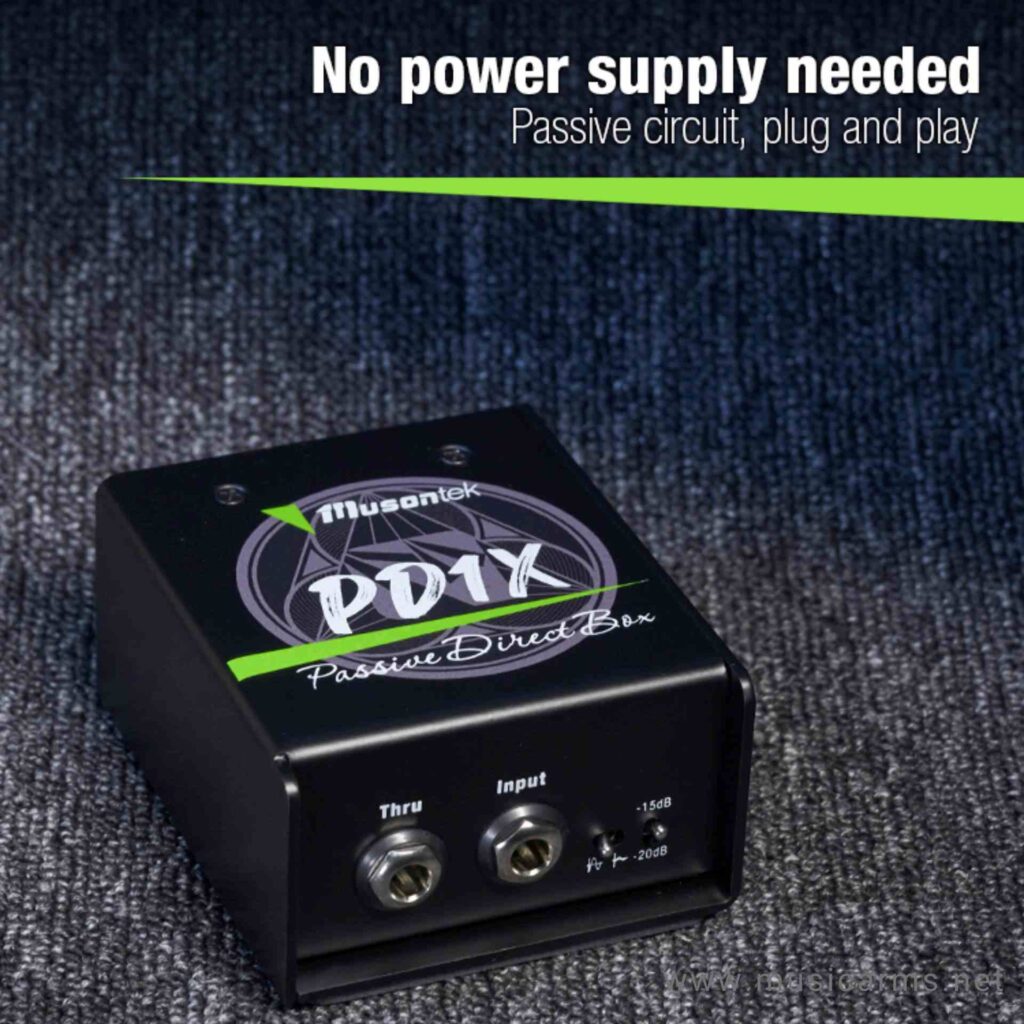

No power supply needed

Passive circuit, plug and play

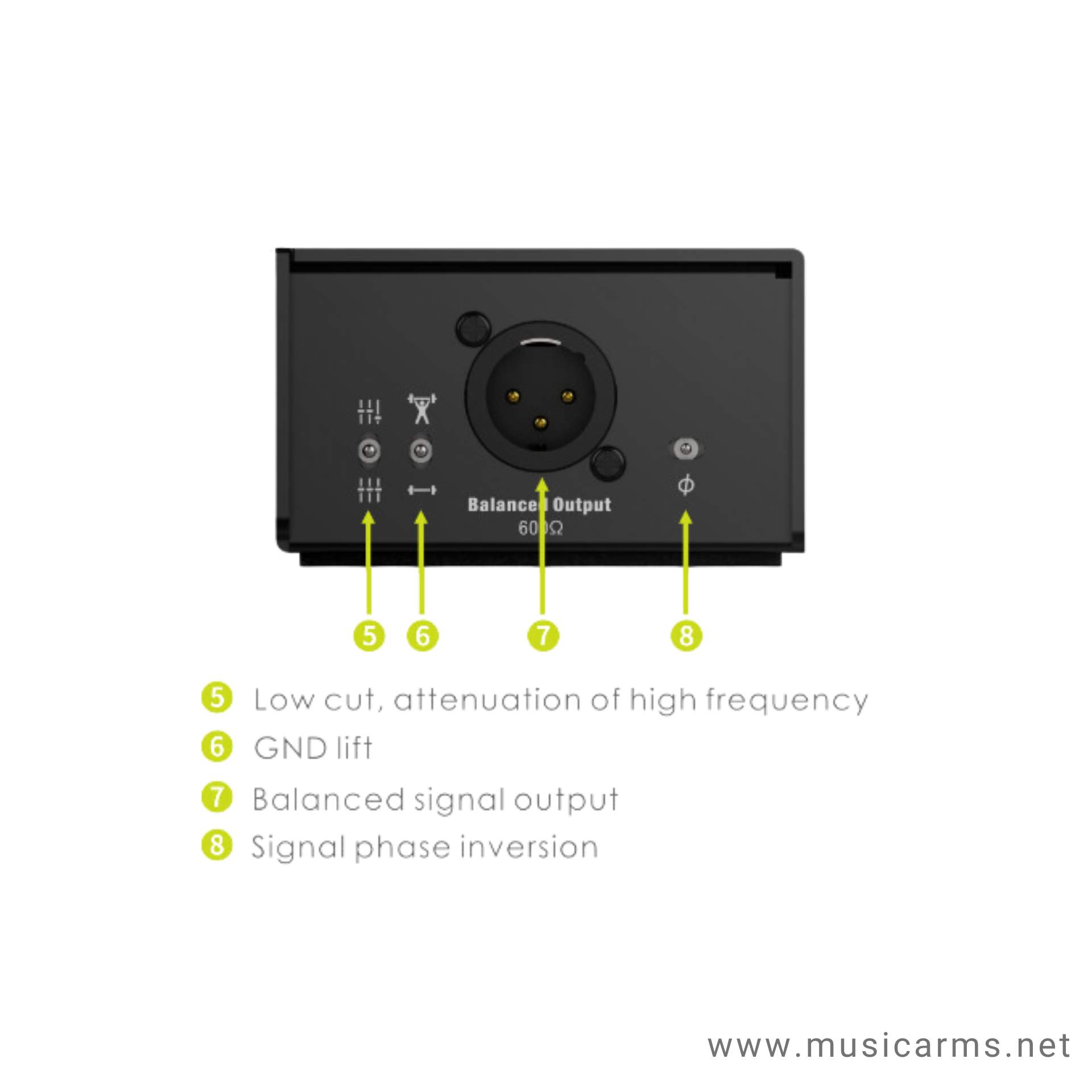

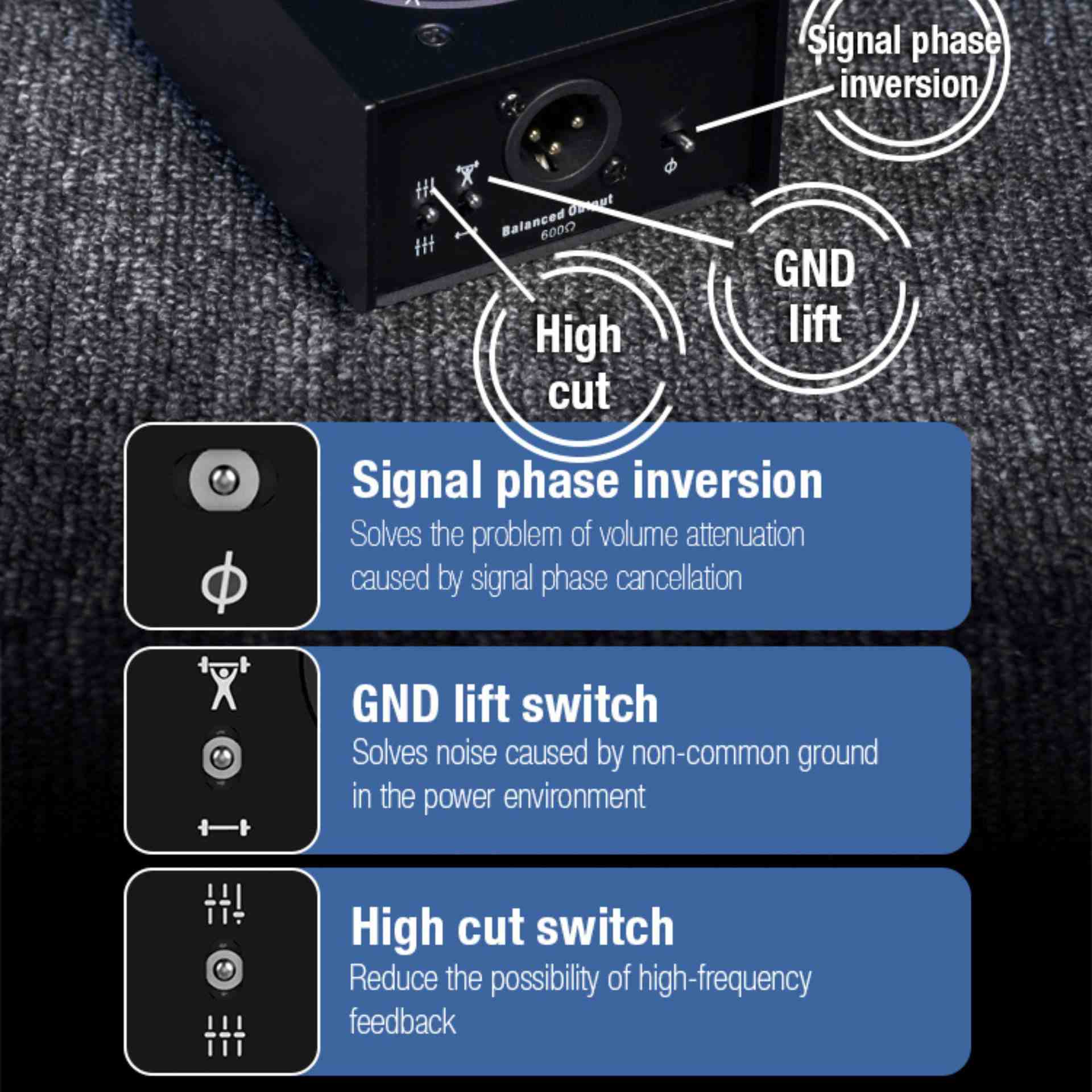

Function

• Signal phase inversion – Solves the problem of volume attenuation caused by signal phase cancellation
• GND lift switch – Solves noise caused by non-common ground in the power environment
• High cut switch – Reduce the possibility of high-frequency feedback

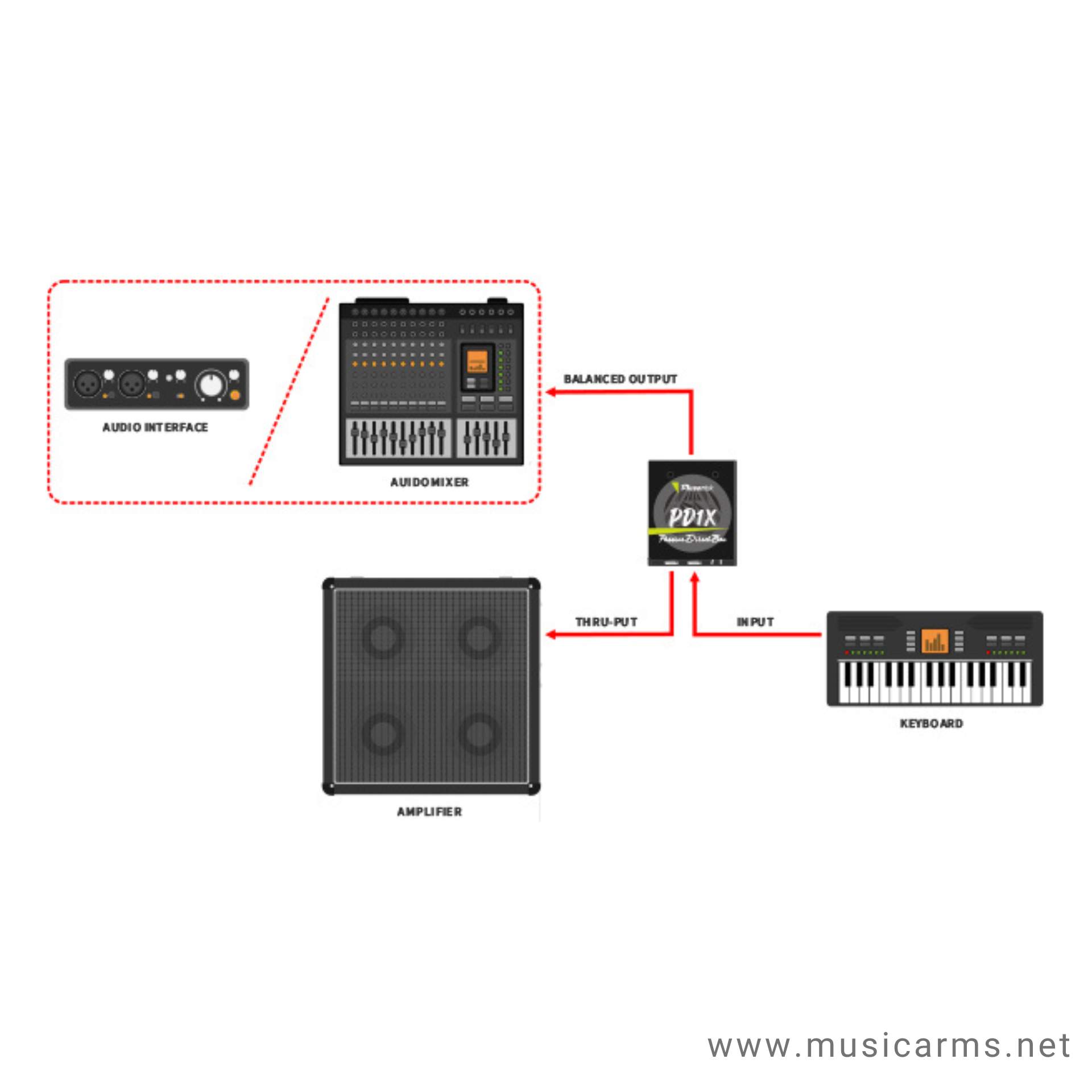

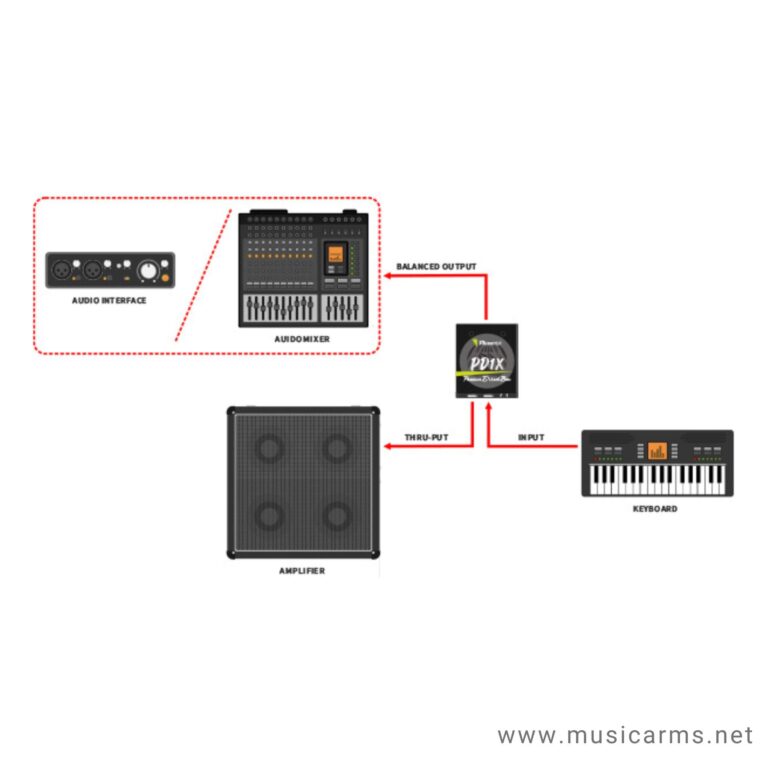

Application Scenario

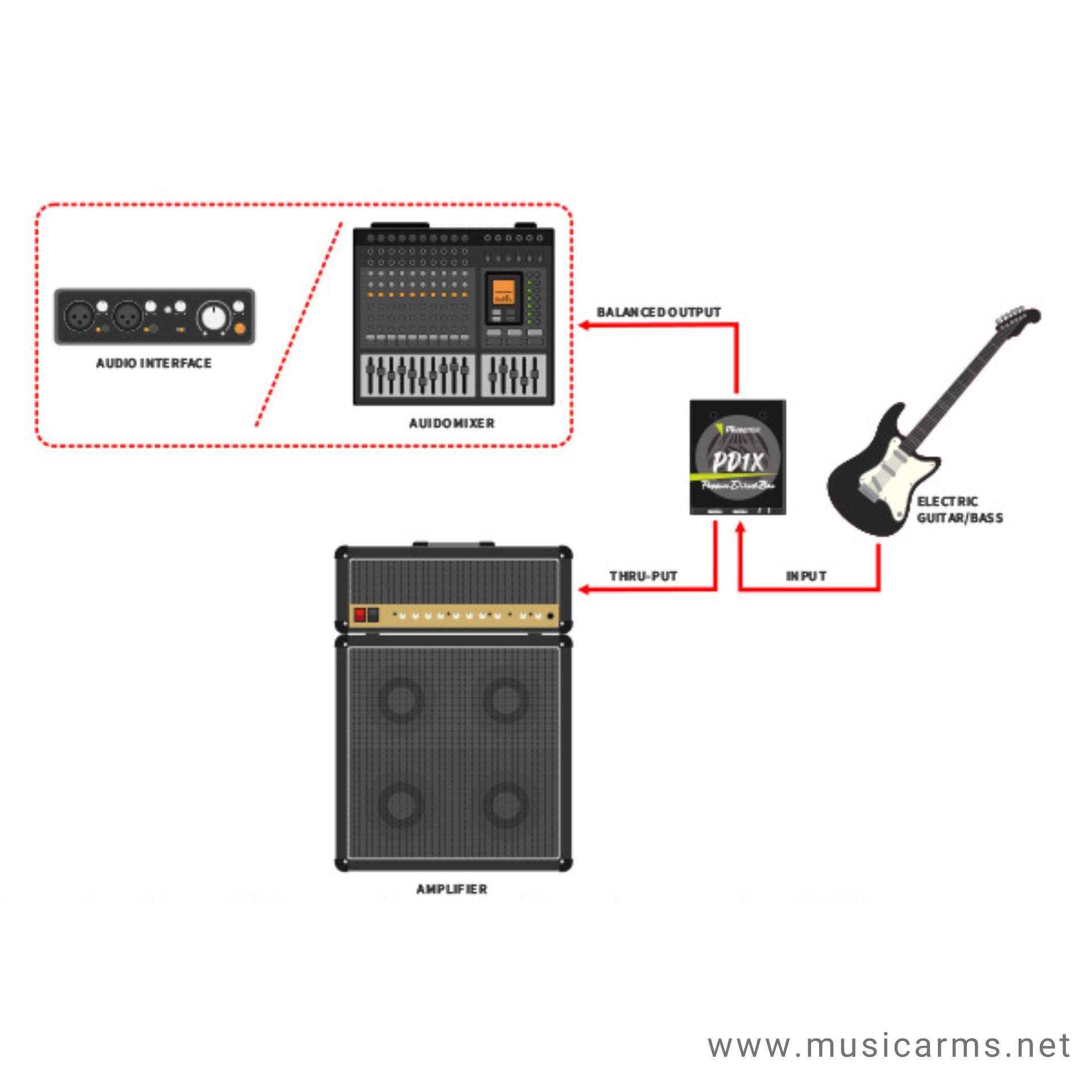

1. Using an electric guitar/bass, input the signal to the passive DI Box, which converts it into a balanced signal to a sound card/mixer, or direct output to an amplifier

2. Using an Keyboard, input the signal to the passive DI Box,  which converts it into a balanced signal to a sound card/mixer, or direct output to an amplifier

Specification

Total harmonic distortion: 0.006% 20Hz to 20kHz @-10dB

Phase Deviation: 20Hz 8° 100Hz 1°

Dynamic range: 128dB

Noise Floor: Below 0dBu

Frequency response: 20Hz-20kHz(±0.3dB)

Input Impedance: 10k Ohms，unbalanced

Output Impedance: 600Ohms，balanced

Musontek PD1X Passive DI Box

Zero-error | Balanced | Safety

แนวคิดการออกแบบ

เป็นทางออกที่ปลอดภัยสำหรับการทำงานแบบไร้ข้อผิดพลาด การออกอากาศ และอื่น ๆ แปลงสัญญาณจากเครื่องดนตรีให้เป็นสัญญาณสมดุล และยังมีฟังก์ชันเสริมมากมายเพื่อตอบสนองความต้องการในสถานการณ์การแสดงสดต่าง ๆ

คุณสมบัติ

• วงจรแยกส่วนแบบพาสซีฟ ไม่ต้องใช้แหล่งจ่ายไฟ เสียบแล้วใช้งานได้เลย
• รักษาคุณภาพเสียงจริงของเครื่องดนตรีได้ดี
• รองรับสัญญาณแรงโดยไม่เกิดความเพี้ยน
• Highcut shifter
• GND lift shifter
• ตัวสลับเฟสสัญญาณ
• ลดเสียง -15dB / -20dB
• หม้อแปลงเสียงคุณภาพระดับสตูดิโอ

รักษาเสียงที่เป็นธรรมชาติของเครื่องดนตรี

อุปกรณ์นี้ถูกออกแบบมาเพื่อรักษาเสียงต้นฉบับของเครื่องดนตรีให้เหมือนเดิมมากที่สุด โดยไม่ทำให้เสียงเปลี่ยนแปลงหรือสูญเสียรายละเอียด เมื่อส่งสัญญาณผ่านอุปกรณ์หรือระบบใด ๆ เสียงจะยังคงมีความเป็นธรรมชาติ ไม่ถูกปรับแต่งหรือบิดเบือน

การลดทอนสัญญาณ -15dB / -20dB แบบสองระดับ

อุปกรณ์นี้มาพร้อมกับฟังก์ชันการลดทอนสัญญาณสองระดับ ที่สามารถลดความแรงของสัญญาณได้ -15dB หรือ -20dB เพื่อป้องกันไม่ให้สัญญาณที่แรงเกินไปทำให้เกิดความเพี้ยนหรือล้นในอุปกรณ์ต่อไป เช่น มิกเซอร์หรือเครื่องขยายเสียง การลดทอนสัญญาณเหล่านี้ทำให้สามารถจัดการกับสัญญาณที่แรงได้อย่างมีประสิทธิภาพ โดยที่ยังคงคุณภาพเสียงที่ชัดเจนและเป็นธรรมชาติ

ไม่ต้องใช้แหล่งจ่ายไฟ

เนื่องจากใช้วงจรแบบพาสซีฟ อุปกรณ์นี้จึงไม่ต้องการการจ่ายไฟฟ้าในการทำงาน เพียงแค่เชื่อมต่อกับเครื่องดนตรีและอุปกรณ์อื่น ๆ เช่น มิกเซอร์หรือเครื่องขยายเสียง ก็สามารถใช้งานได้ทันทีโดยไม่ต้องตั้งค่าหรือทำการเปิดใช้งานเพิ่มเติม การทำงานแบบ “Plug and Play” นี้ช่วยลดขั้นตอนที่ซับซ้อนและทำให้ง่ายต่อการติดตั้งและใช้งานในสถานการณ์ต่าง ๆ

Function

• การสลับเฟสสัญญาณ –การสลับเฟสสัญญาณเป็นฟังก์ชันที่ช่วยปรับสัญญาณเสียงให้อยู่ในเฟสที่ถูกต้อง ซึ่งมีความสำคัญอย่างมากในสถานการณ์ที่มีการใช้ไมโครโฟนหลายตัวหรืออุปกรณ์ต่าง ๆ ที่ส่งสัญญาณไปยังปลายทางเดียวกัน หากสัญญาณจากแหล่งที่มาต่างกันมีเฟสตรงข้ามกัน อาจทำให้เกิดการยกเลิกสัญญาณหรือที่เรียกว่า “Phase Cancellation” ซึ่งจะทำให้ระดับเสียงลดลงหรือเกิดความผิดเพี้ยน เมื่อเกิดการยกเลิกเฟส สัญญาณเสียงจากแหล่งต่าง ๆ จะหักล้างกัน ส่งผลให้เสียงที่ได้ยินมีความเบาลงหรือบางครั้งแทบจะหายไป ฟังก์ชันสลับเฟสสัญญาณนี้จึงช่วยแก้ไขปัญหาโดยการสลับเฟสให้สัญญาณทั้งสองอยู่ในทิศทางเดียวกัน ทำให้ระดับเสียงกลับมาปกติและมีความชัดเจนมากขึ้น
• สวิตช์ยก GND –สวิตช์ยก GND เป็นฟังก์ชันที่ช่วยแก้ปัญหาสัญญาณรบกวนหรือเสียงฮัมที่เกิดจากการมีกราวด์ที่ไม่เชื่อมต่อกันในสภาพแวดล้อมของแหล่งจ่ายไฟ โดยปัญหานี้มักเกิดขึ้นเมื่อใช้อุปกรณ์ที่มีการเชื่อมต่อกับกราวด์ต่างจุดกัน เช่น ในกรณีที่อุปกรณ์แต่ละชิ้นได้รับไฟจากแหล่งจ่ายไฟที่มีกราวด์ไม่ตรงกัน ทำให้เกิดความต่างของแรงดันไฟฟ้า ซึ่งส่งผลให้เกิดสัญญาณรบกวนในระบบเสียง สวิตช์ยก GND ทำงานโดยการ “ยก” หรือแยกกราวด์ของอุปกรณ์ออกจากกัน ทำให้ไม่มีการเชื่อมต่อกราวด์ที่ไม่สอดคล้องกันระหว่างอุปกรณ์ต่าง ๆ ในระบบ ช่วยลดหรือขจัดเสียงฮัมและเสียงรบกวนที่มาจากความต่างของแรงดันในกราวด์ ทำให้สัญญาณเสียงมีความสะอาดและเสถียรมากขึ้น
• สวิตช์ลดความถี่สูง (High Cut Switch) สวิตช์ลดความถี่สูงช่วยลดปัญหาการสะท้อนกลับของความถี่สูงหรือเสียงฮัมที่เกิดจากสัญญาณที่มีความถี่สูง โดยการลดความถี่สูงออกจากสัญญาณที่ส่งผ่าน เมื่อมีการใช้งานไมโครโฟนหรืออุปกรณ์เสียงในสถานการณ์ที่มีความถี่สูง เช่น บทเพลงที่มีความถี่สูงหรือการแสดงสดในพื้นที่ที่มีการสะท้อนเสียงสูง อาจทำให้เกิดปัญหาการสะท้อนกลับหรือเสียงฮัมซึ่งเกิดจากการที่ความถี่สูงสะท้อนกลับและทำให้เกิดเสียงไม่พึงประสงค์ สวิตช์ลดความถี่สูงจะช่วยโดยการกรองหรือลดความถี่สูงออกจากสัญญาณ ทำให้ลดความเป็นไปได้ของการสะท้อนกลับและช่วยให้เสียงที่ได้มีความสะอาดและสมบูรณ์ยิ่งขึ้น

สถานการณ์การใช้งาน

1. ใช้กีตาร์ไฟฟ้า/เบส ป้อนสัญญาณไปยัง DI Box แบบพาสซีฟ ซึ่งจะแปลงสัญญาณดังกล่าวให้เป็นสัญญาณสมดุลไปยังการ์ดเสียง/มิกเซอร์ หรือส่งออกโดยตรงไปยังเครื่องขยายเสียง

2. เมื่อใช้คีย์บอร์ด ให้เชื่อมต่อสัญญาณเข้าไปที่กล่อง DI แบบพาสซีฟ ซึ่งจะทำการแปลงสัญญาณให้เป็นสัญญาณสมดุล แล้วส่งไปยังการ์ดเสียงหรือมิกเซอร์ หรือส่งออกไปยังเครื่องขยายเสียงโดยตรง

รายละเอียดสินค้า

ค่าความเพี้ยนของฮาร์โมนิกทั้งหมด (Total Harmonic Distortion): 0.006% ที่ช่วงความถี่ 20Hz ถึง 20kHz ที่ระดับ -10dB

ค่าเบี่ยงเบนเฟส (Phase Deviation): ที่ความถี่ 20Hz เบี่ยงเบน 8° และที่ 100Hz เบี่ยงเบน 1°

ช่วงไดนามิก (Dynamic Range): 128dB

ระดับเสียงรบกวน (Noise Floor): ต่ำกว่า 0dBu

การตอบสนองความถี่ (Frequency Response): 20Hz-20kHz (±0.3dB)

ความต้านทานขาเข้า (Input Impedance): 10k Ohms, แบบ Unbalanced (ไม่บาลานซ์)

ความต้านทานขาออก (Output Impedance): 600 Ohms, แบบ Balanced (บาลานซ์)
