Musontek AD1F Active DI Box แอคทีฟไดเร็กบอกซ์

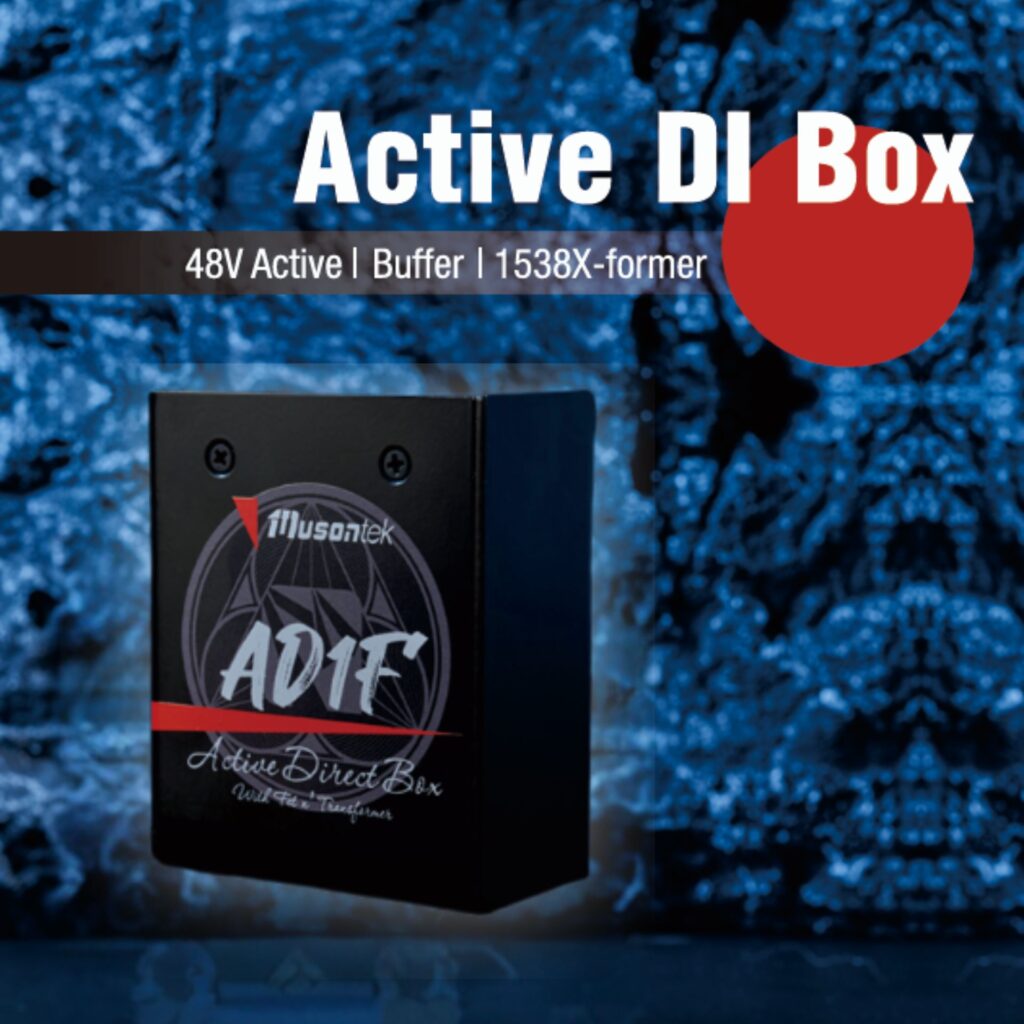

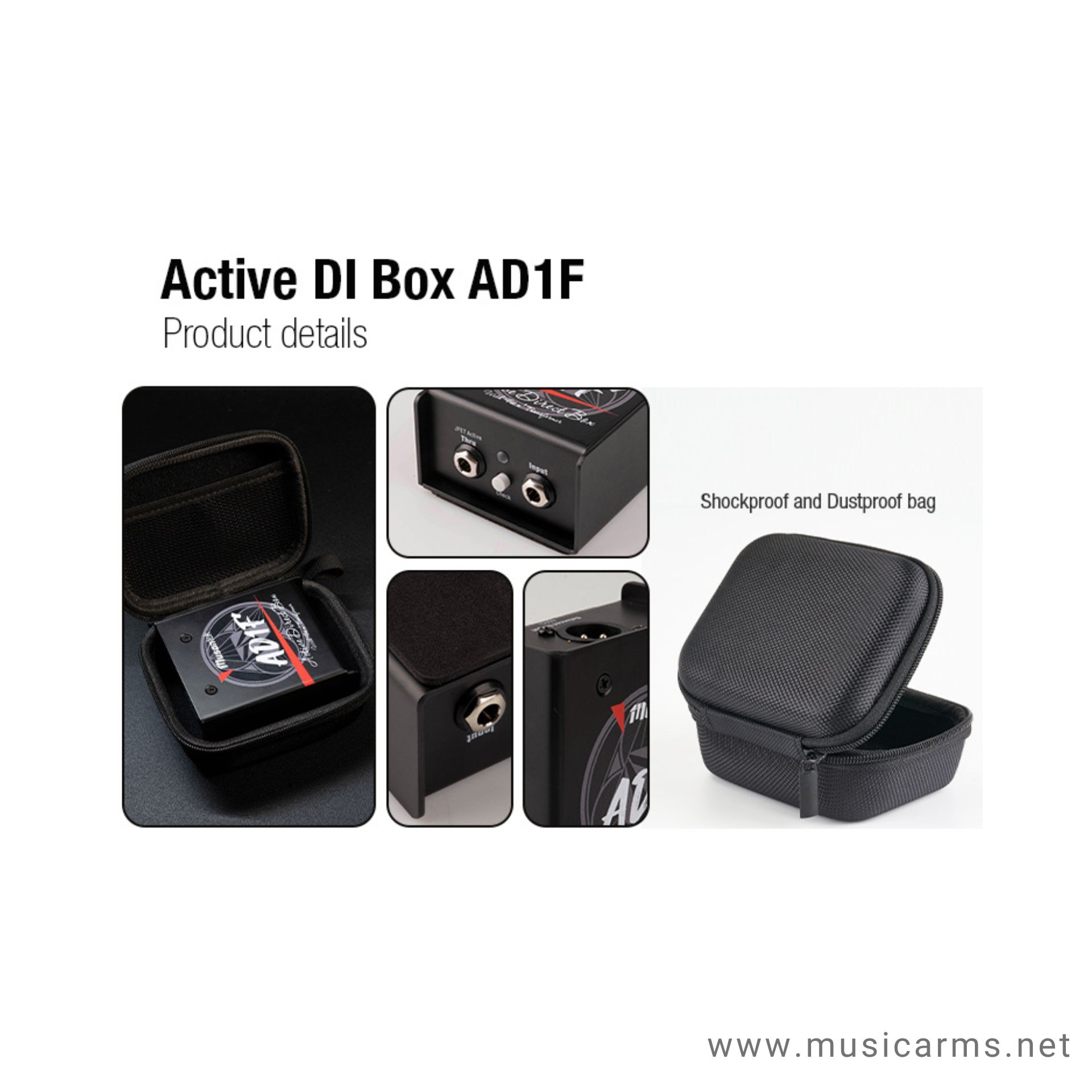

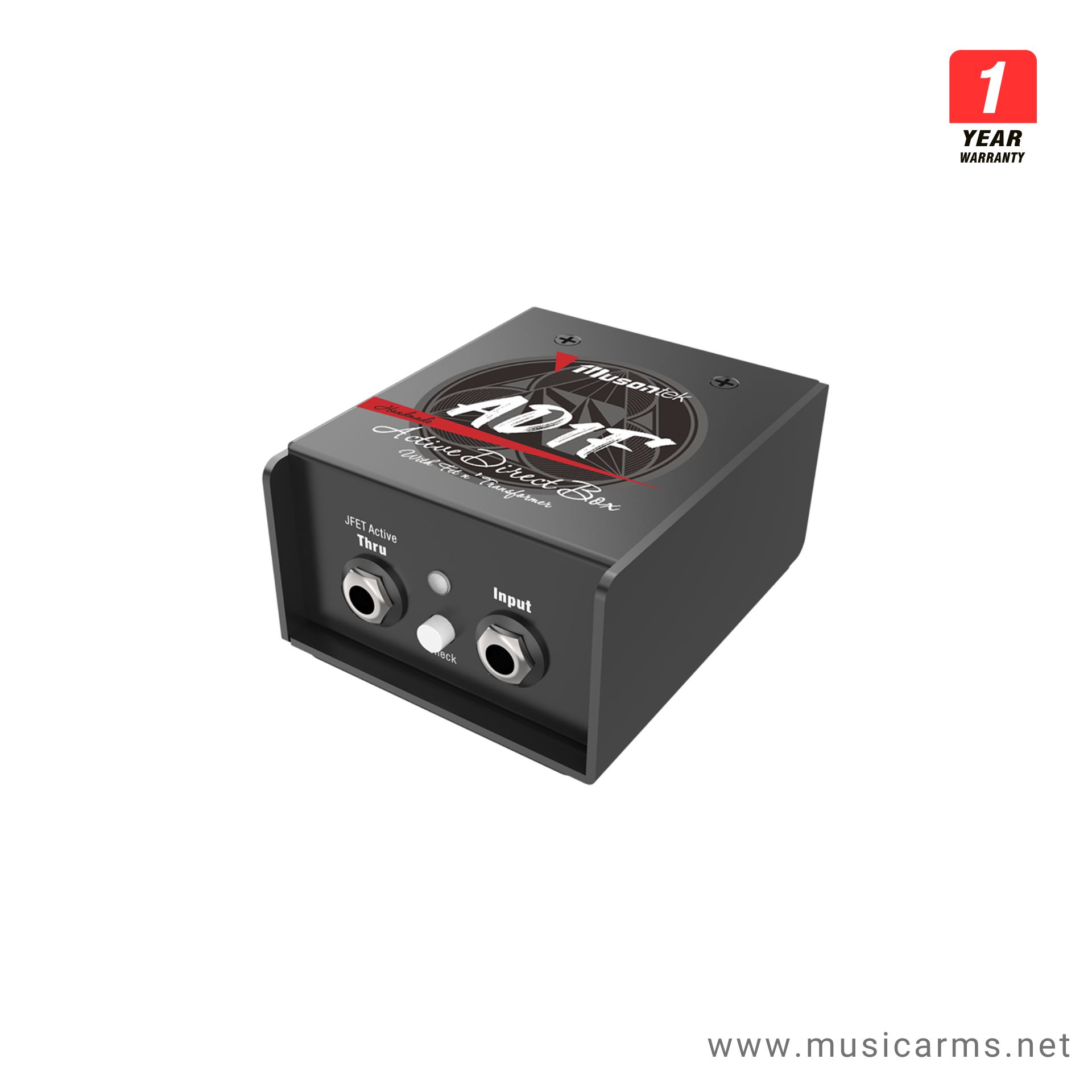

Musontek AD1F Active DI Box

48V Active | Buffer | 1538 X-former

Design Concept

48V phantom power supply, fully discrete circuit JFET extremely high input impedance with double buffer circuit. Studio level isolation transformer provides a more powerful and anti-interference balanced transmission capacity for instrument signals.

Features

• 48V phantom power supply, no battery required
• Double buffer discrete active circuit
• Sufficient headroom to preserve the real sound of the instrument
• JFET megaohm-level input impedance

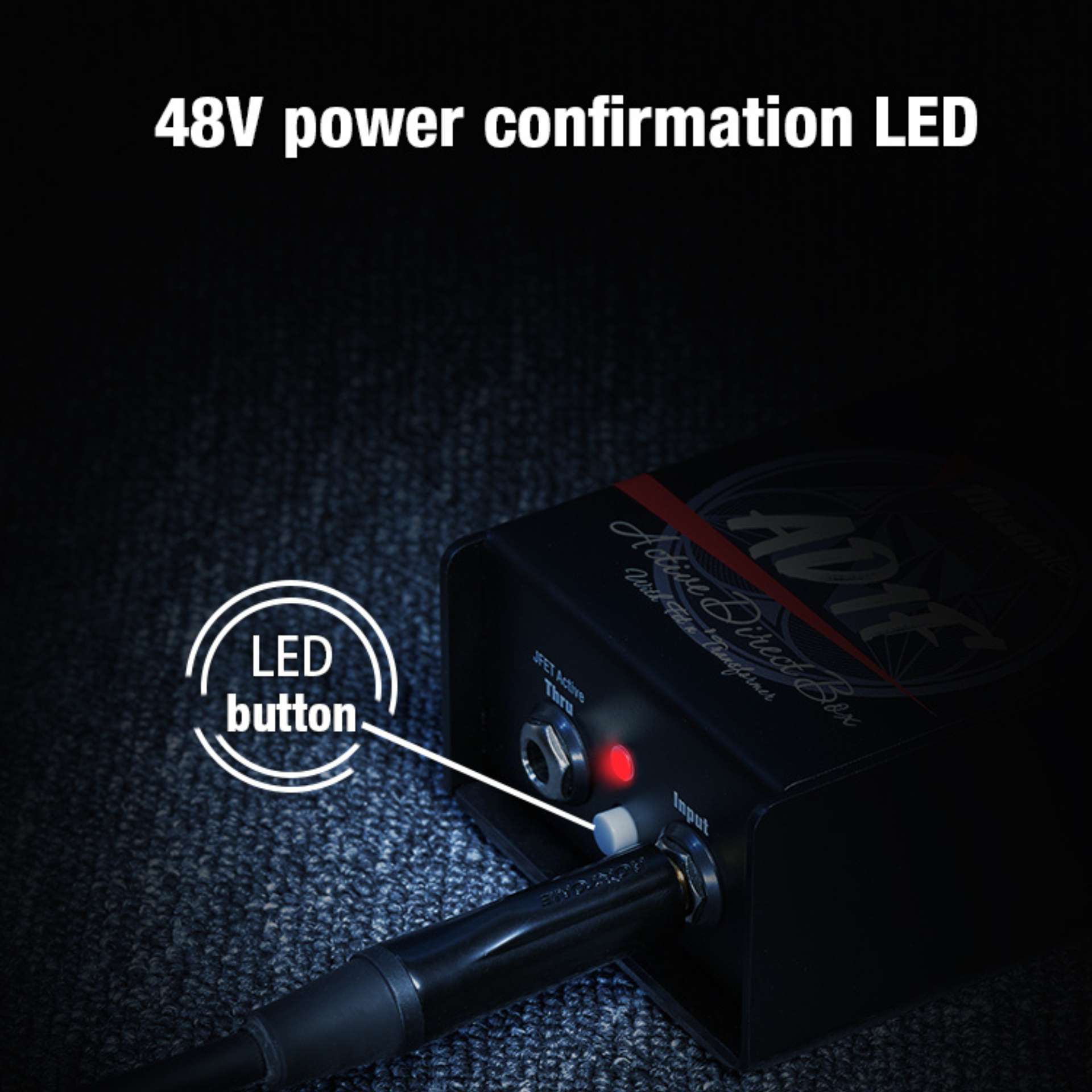

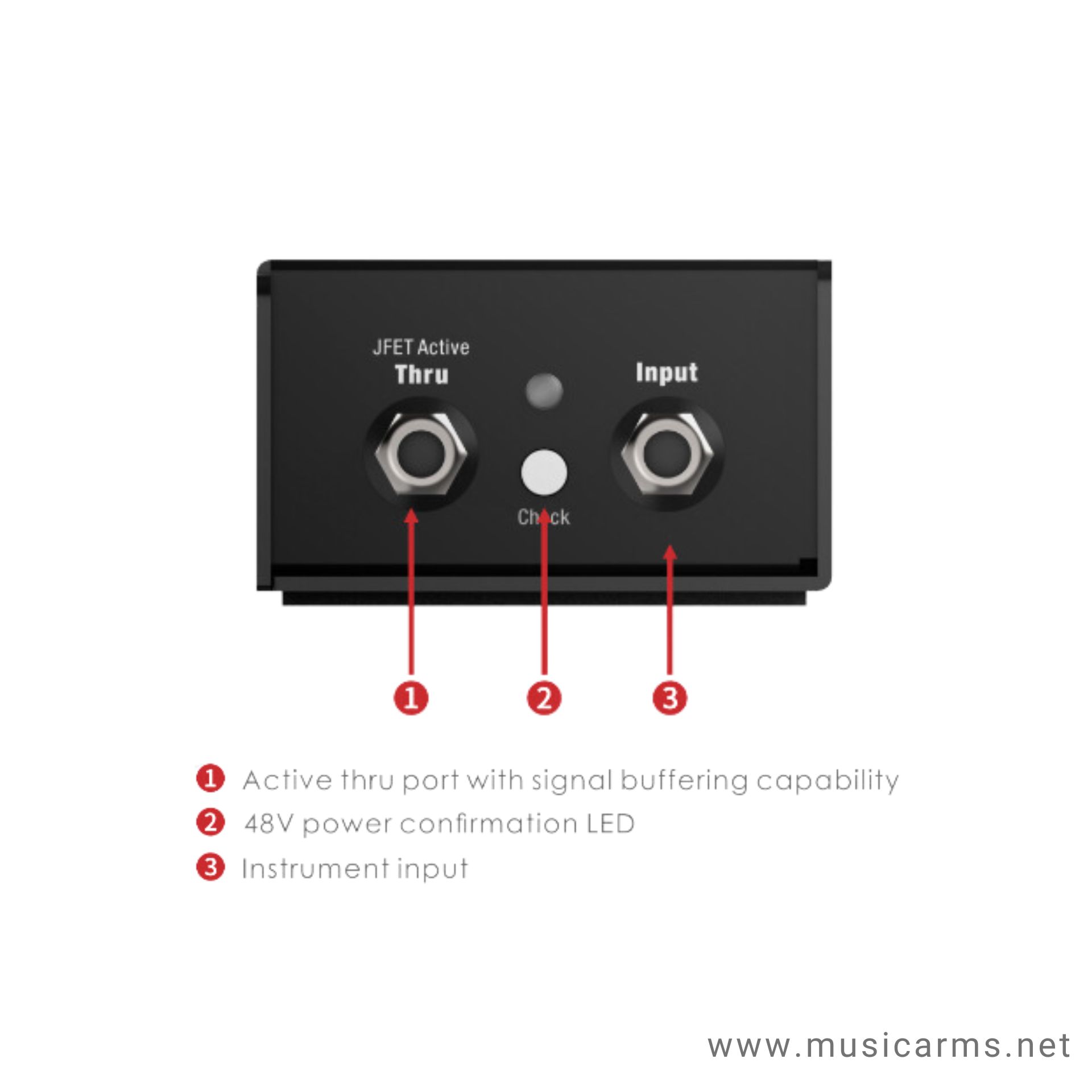

• 48V power supply with LED button indication
• 1538 studio level output audio transformer
• Active buffer Thru
• GND self-lift mode

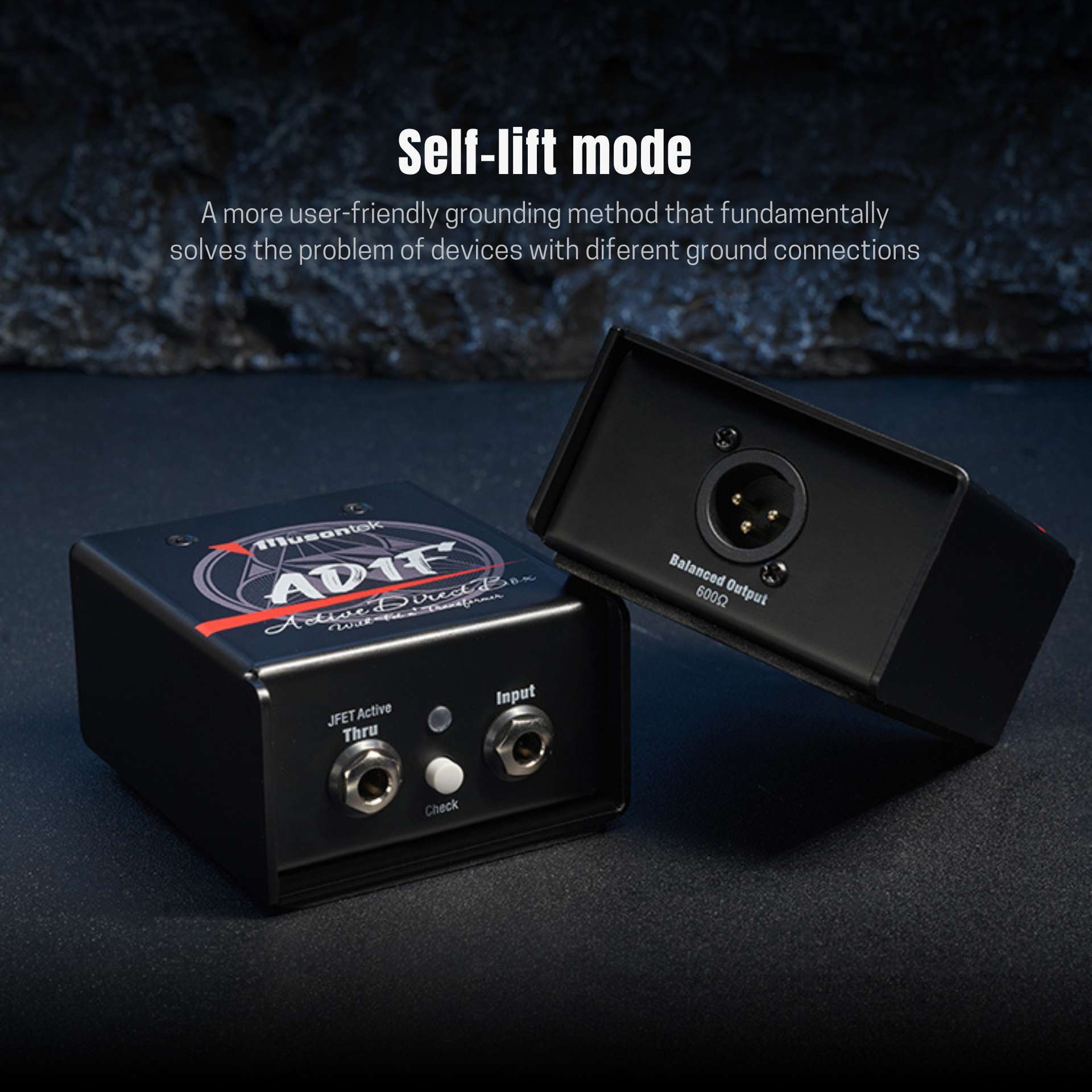

Ground Lift Mode

This mode is a grounding connection method designed to be more user-friendly. Its purpose is to address issues caused by differing ground connections between various devices. When devices have mismatched or differing ground connections, it can lead to problems such as signal interference or hum. The ground lift mode helps by lifting the ground from the main connection, which helps prevent these issues and ensures that the signal remains clean and stable.

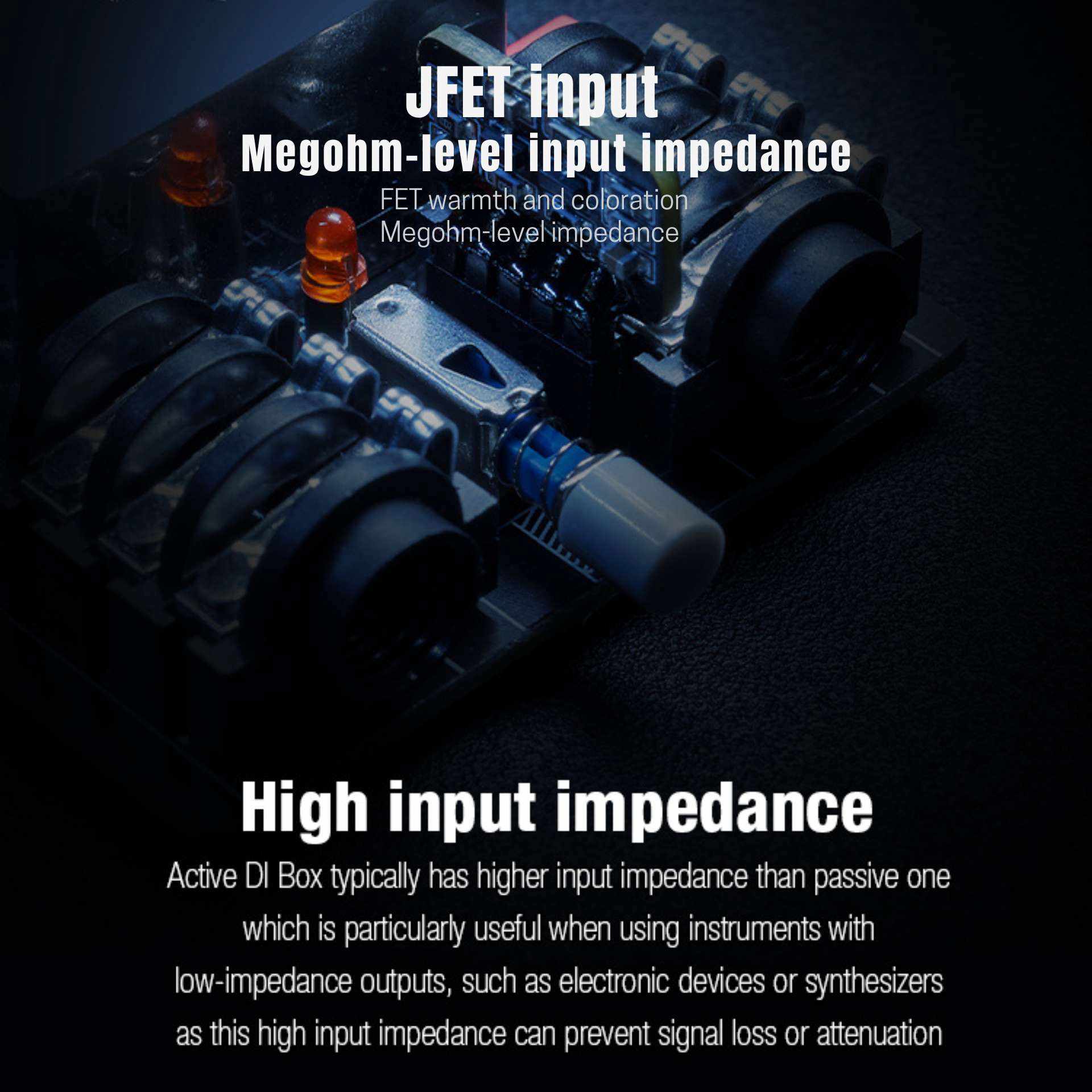

JFET input Megohm-level input impedance

FET warmth and coloration Megohm-level impedance High input impedance Active DI Box typically has higher input impedance than passive one which is particularly useful when using instruments with low-impedance outputs, such as electronic devices or synthesizers as this high input impedance can prevent signal loss or attenuation.

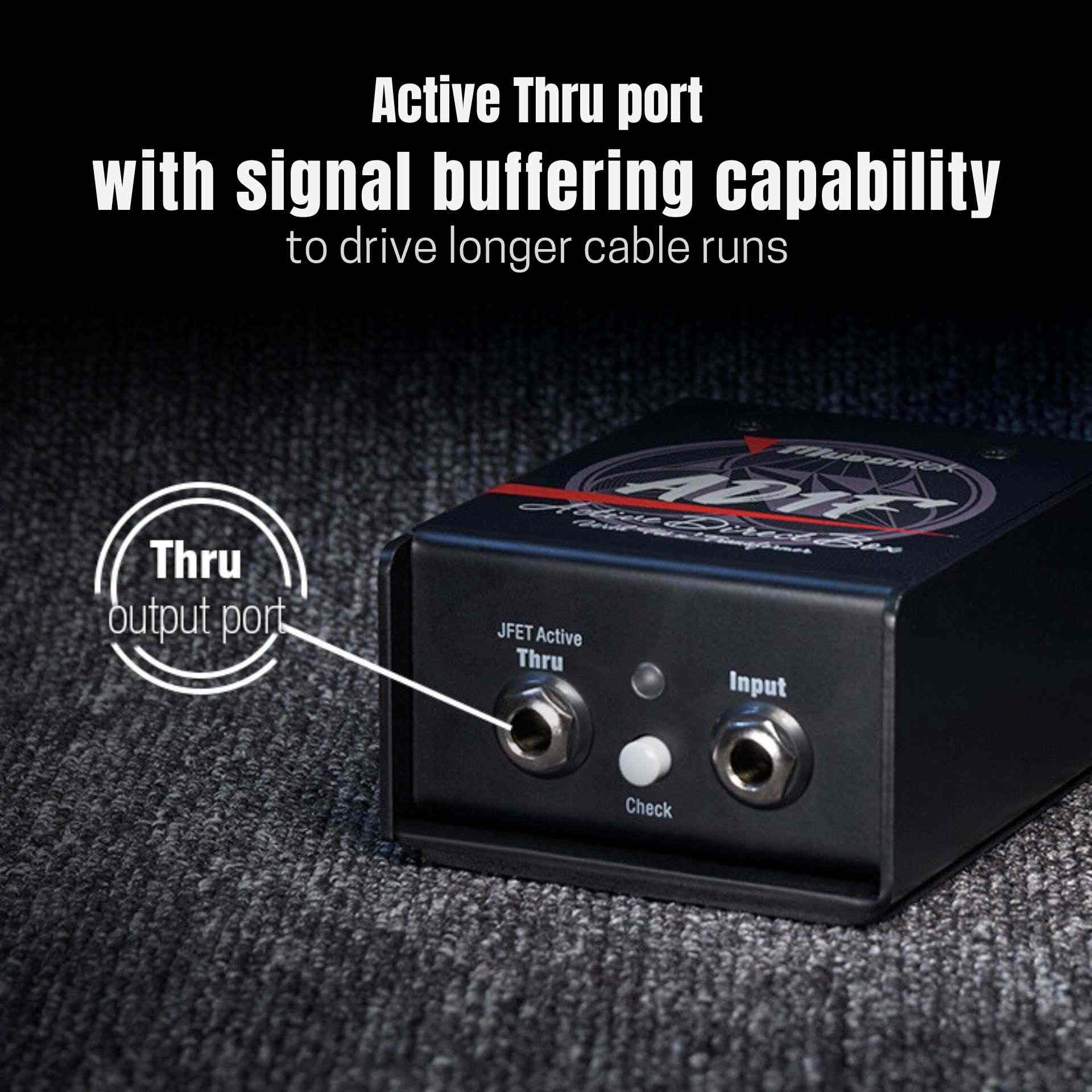

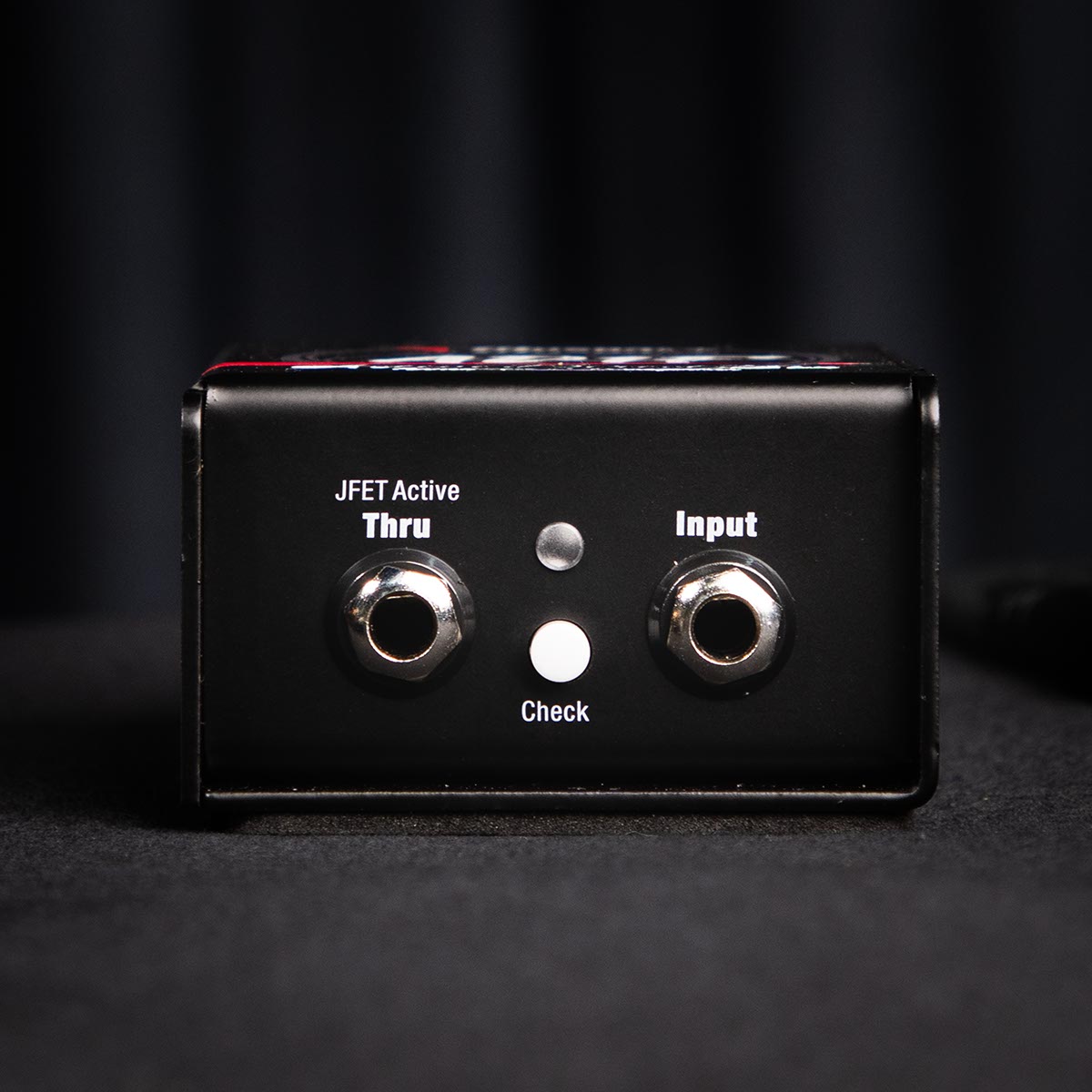

Active Thru

This port features signal buffering functionality, which means it helps to enhance and stabilize the signal strength. When you need to transmit a signal over long cables, the Active Thru port maintains the signal quality, preventing any reduction or loss as the signal travels through extended cable runs. Additionally, it helps prevent issues that can arise from using long cables, such as signal attenuation or distortion, ensuring smooth and effective signal transmission.

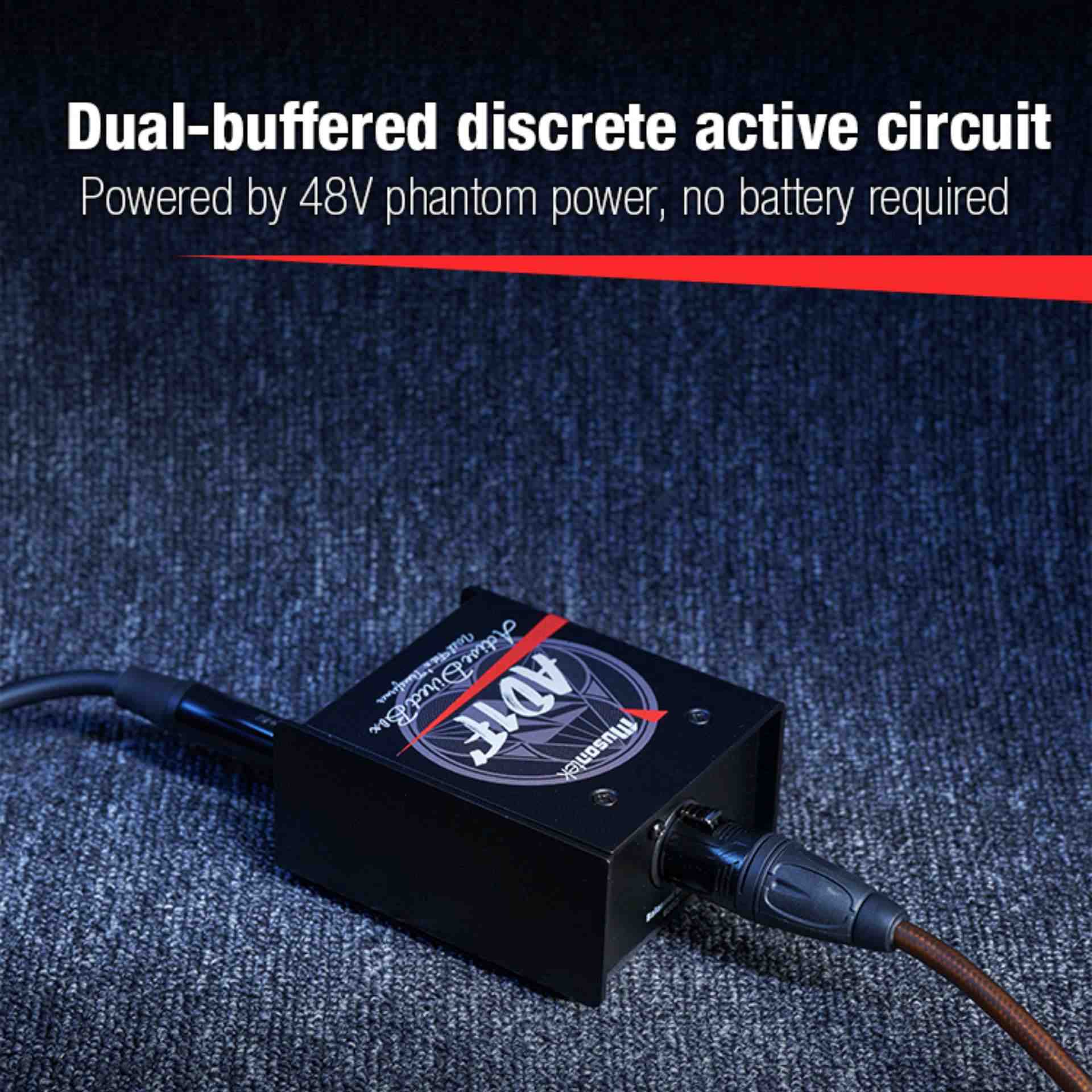

Dual-buffered discrete active circuit

This active circuit, designed with dual buffers, is engineered for precise and high-performance operation. The two buffers enhance signal stability and prevent any loss or alteration of the signal that might occur during transmission. Additionally, the circuit operates on 48V phantom power, which means there is no need for a separate battery power source. Simply connect it to a 48V power supply used with microphones and other audio equipment. The discrete design also helps reduce external interference, resulting in clear and high-quality sound.

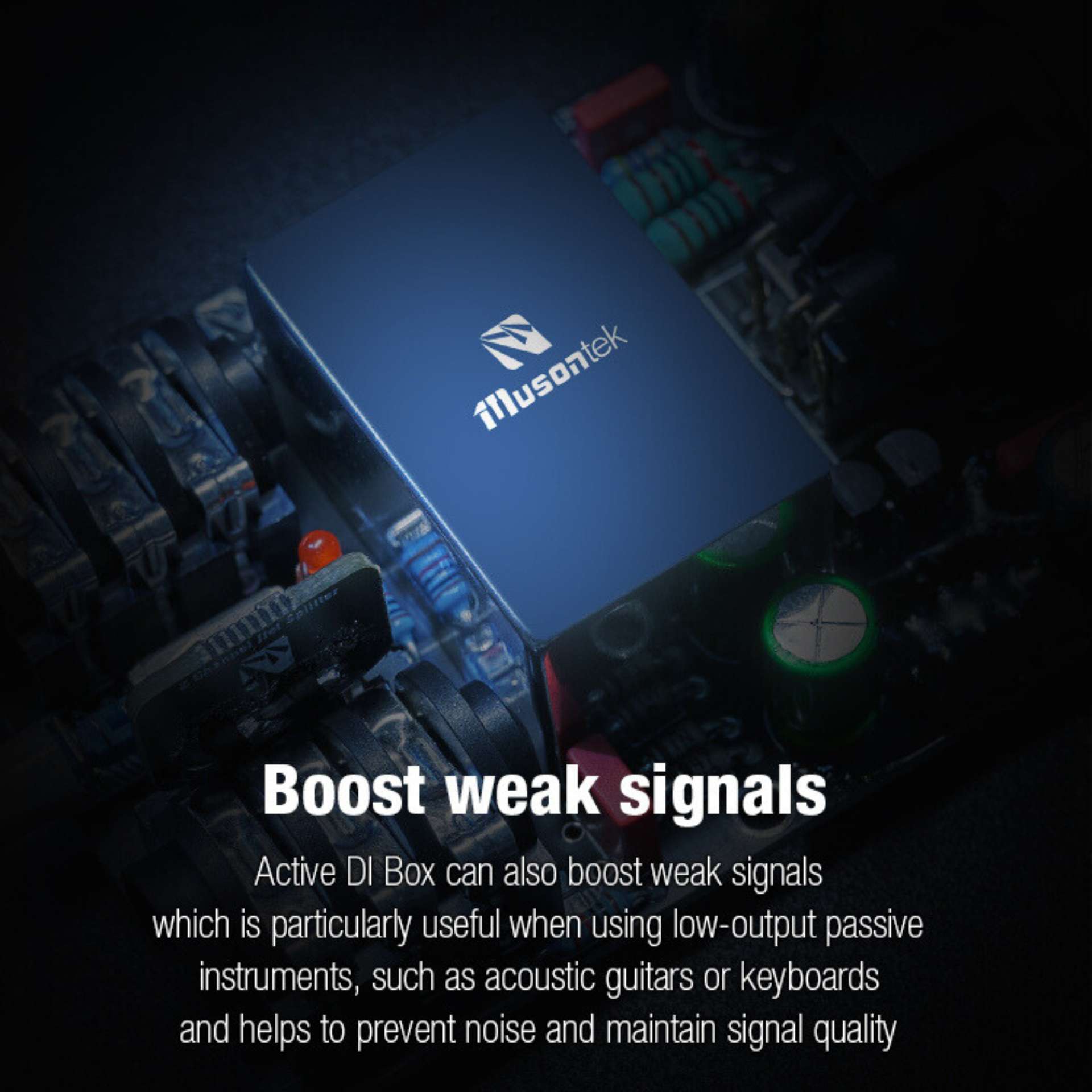

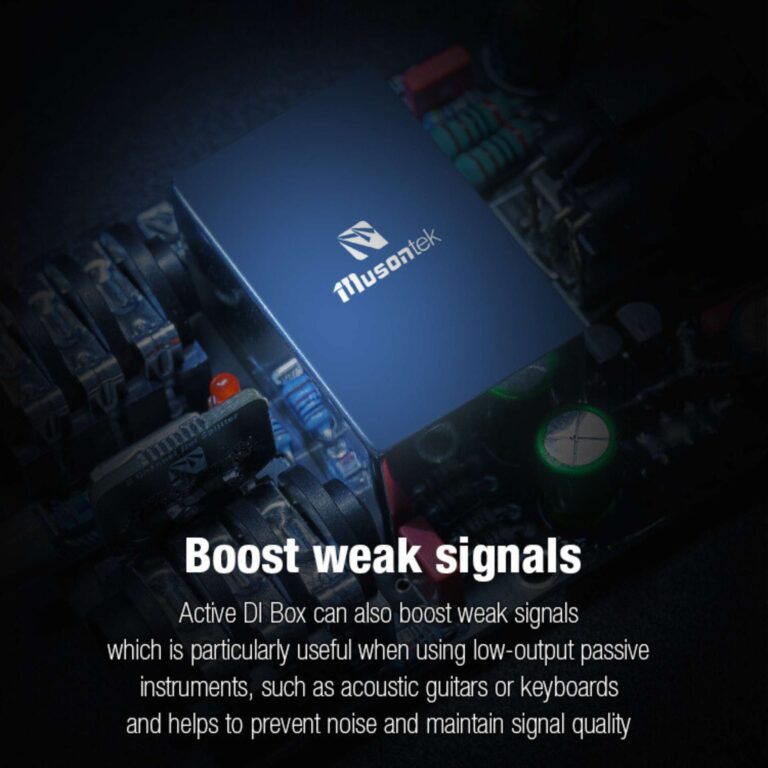

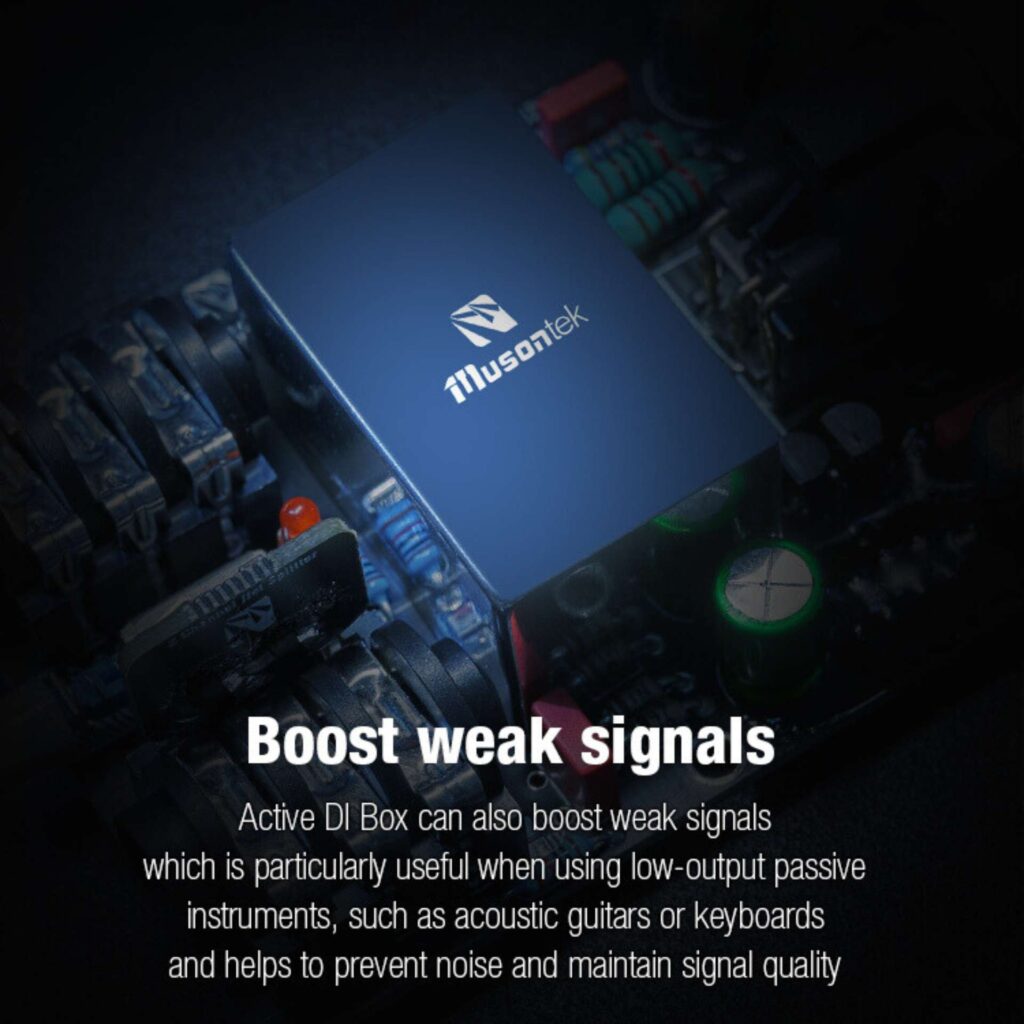

Boost weak signals

An active DI box has the ability to amplify weak or low-level signals. This function helps to boost the signal from instruments with low output, such as acoustic guitars or keyboards, making the signal clearer and more stable. The active DI box enhances the strength of the received signal and sends it out to other equipment, such as sound cards or mixers. By boosting the signal, it prevents issues like signal loss or noise that might occur when transmitting weak signals over long cables. Additionally, it helps maintain and improve signal quality, resulting in a clearer and more accurate sound.

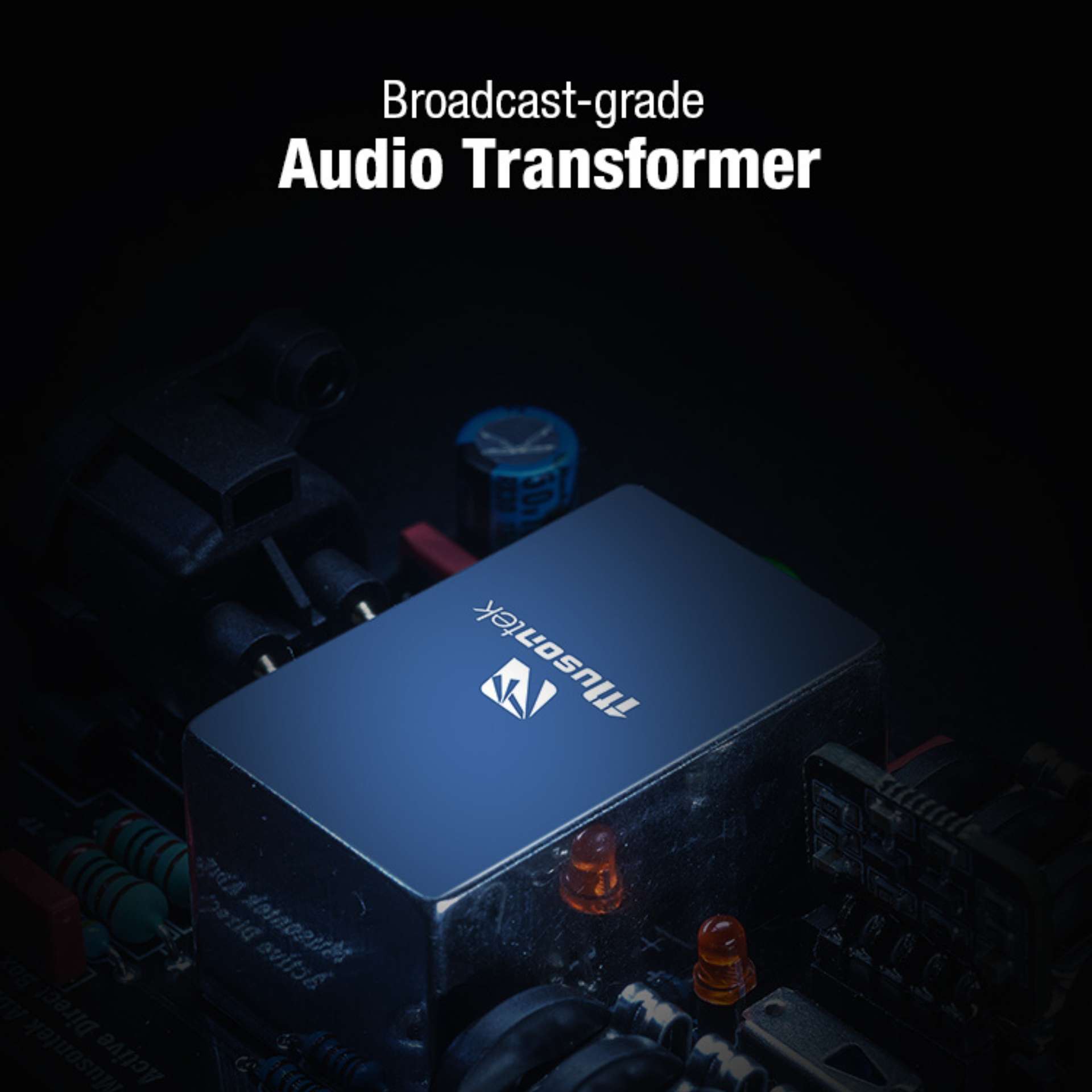

Audio Transformer

A high-quality broadcast-grade audio transformer is designed to provide the highest accuracy and reliability in signal conversion. This type of transformer uses premium materials and technology to ensure that audio signals are transmitted clearly, without any loss or undesirable alterations. The result is realistic and detailed sound, making it ideal for applications requiring high fidelity, such as radio or television broadcasting. Using a transformer of this caliber ensures smooth signal transmission from the source to other equipment, without interference or degradation of sound quality.

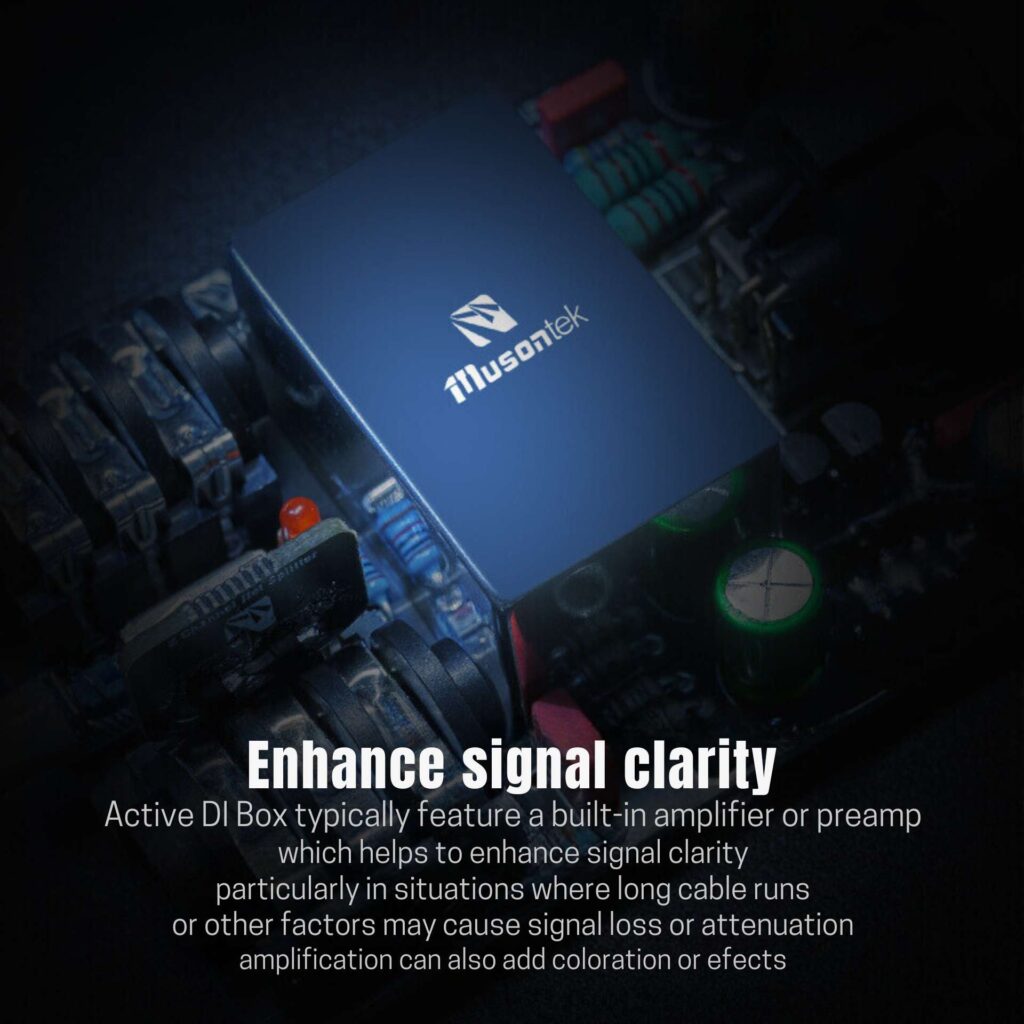

Enhance signal clarity

Active DI Box typically feature a built-in amplifier or preamp which helps to enhance signal clarity particularly in situations where long cable runs or other factors may cause signal loss or attenuation amplification can also add coloration or effects

Application Scenario

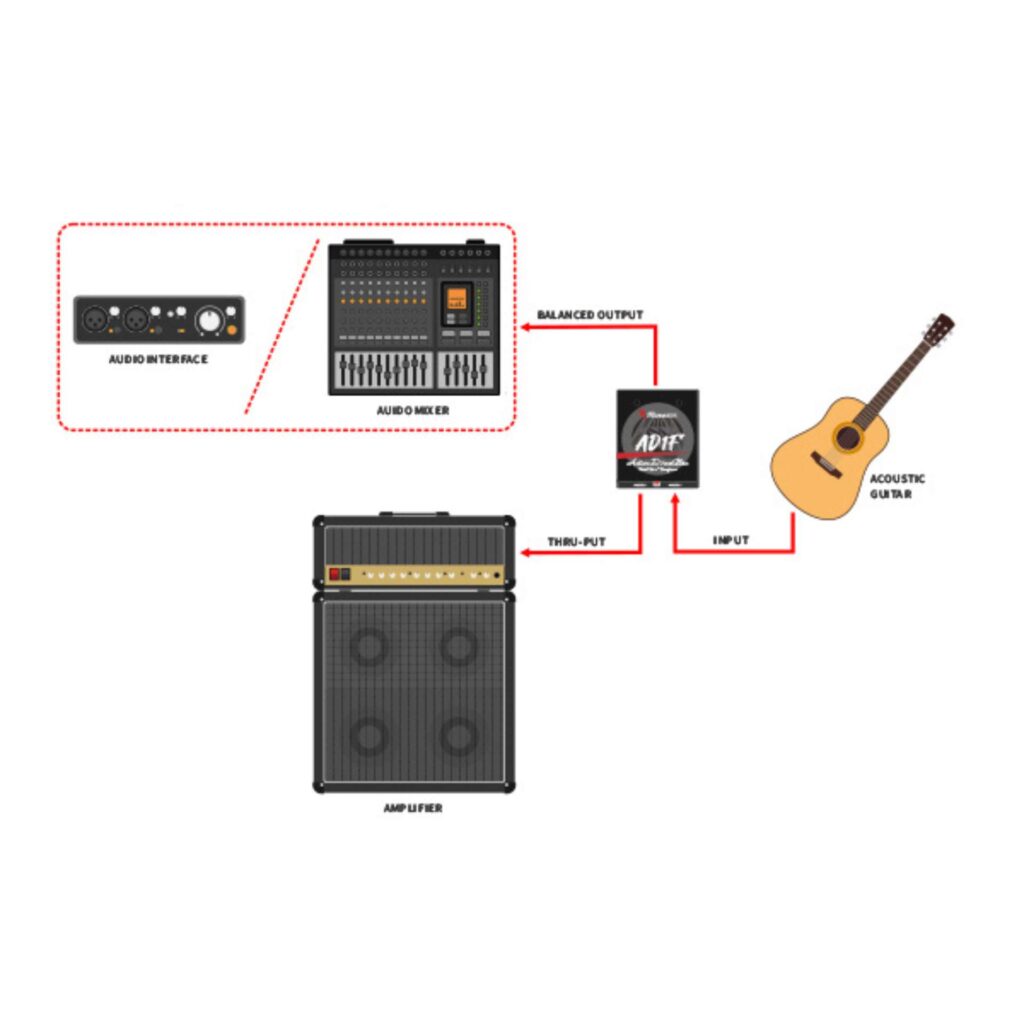

1. Using an acoustic guitar, input the signal to the active DI Box, which converts it into a balanced signal to a sound card/mixer, or direct output to an amplifier

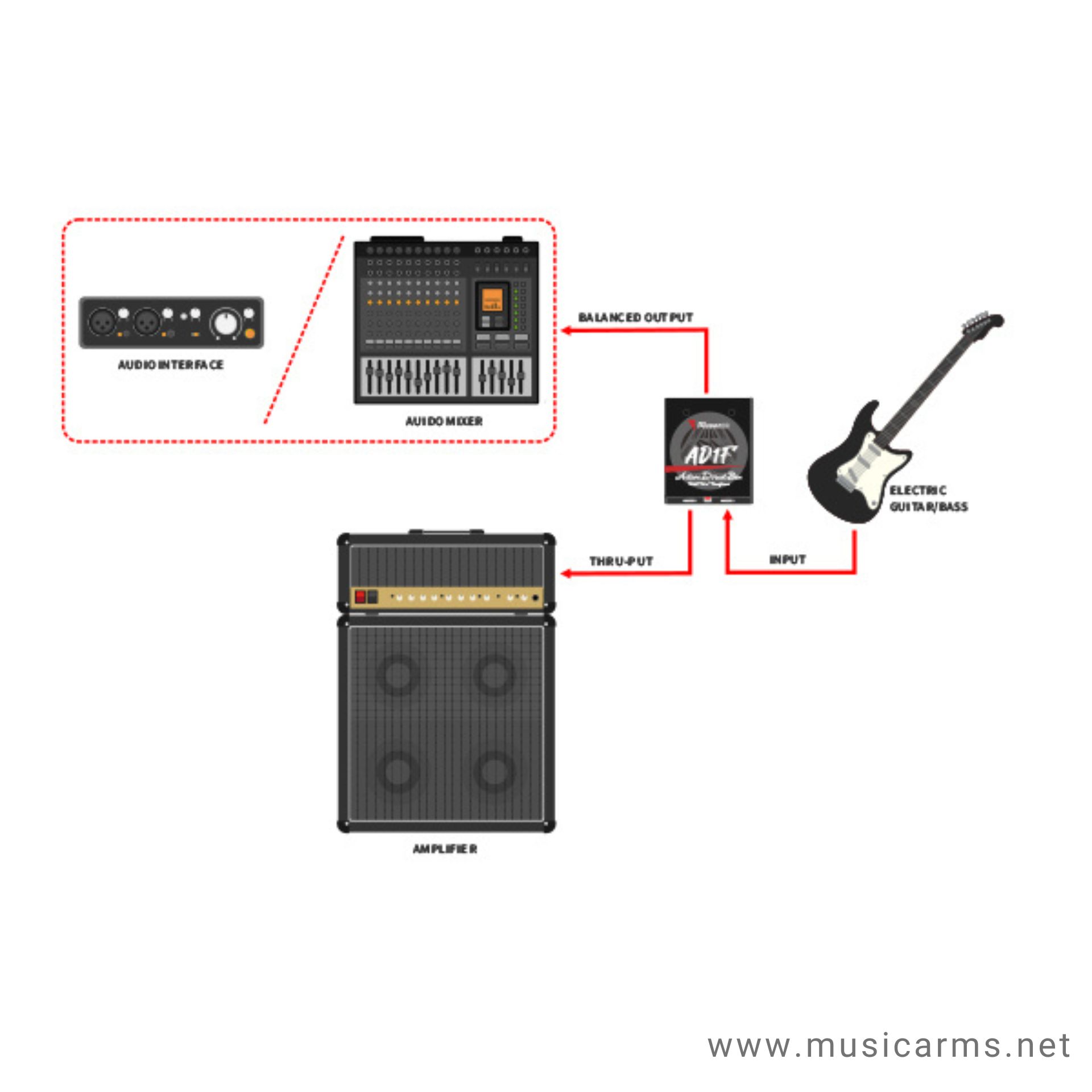

2. Using an electric guitar/bass, input the signal to the active DI Box, which converts it into a balanced signal to a sound card/mixer, or direct output to an amplifier

Specification

Total harmonic distortion: 0.001%@-5dBu

Phase Deviation: 20Hz 2° 1kHz 0° 20kHz

Dynamic range: 123dB

Noise Floor: Below 0dBu

Frequency response: 20Hz-20kHz(±0.2dB)

Input Impedance: 2.2M Ohms，unbalanced

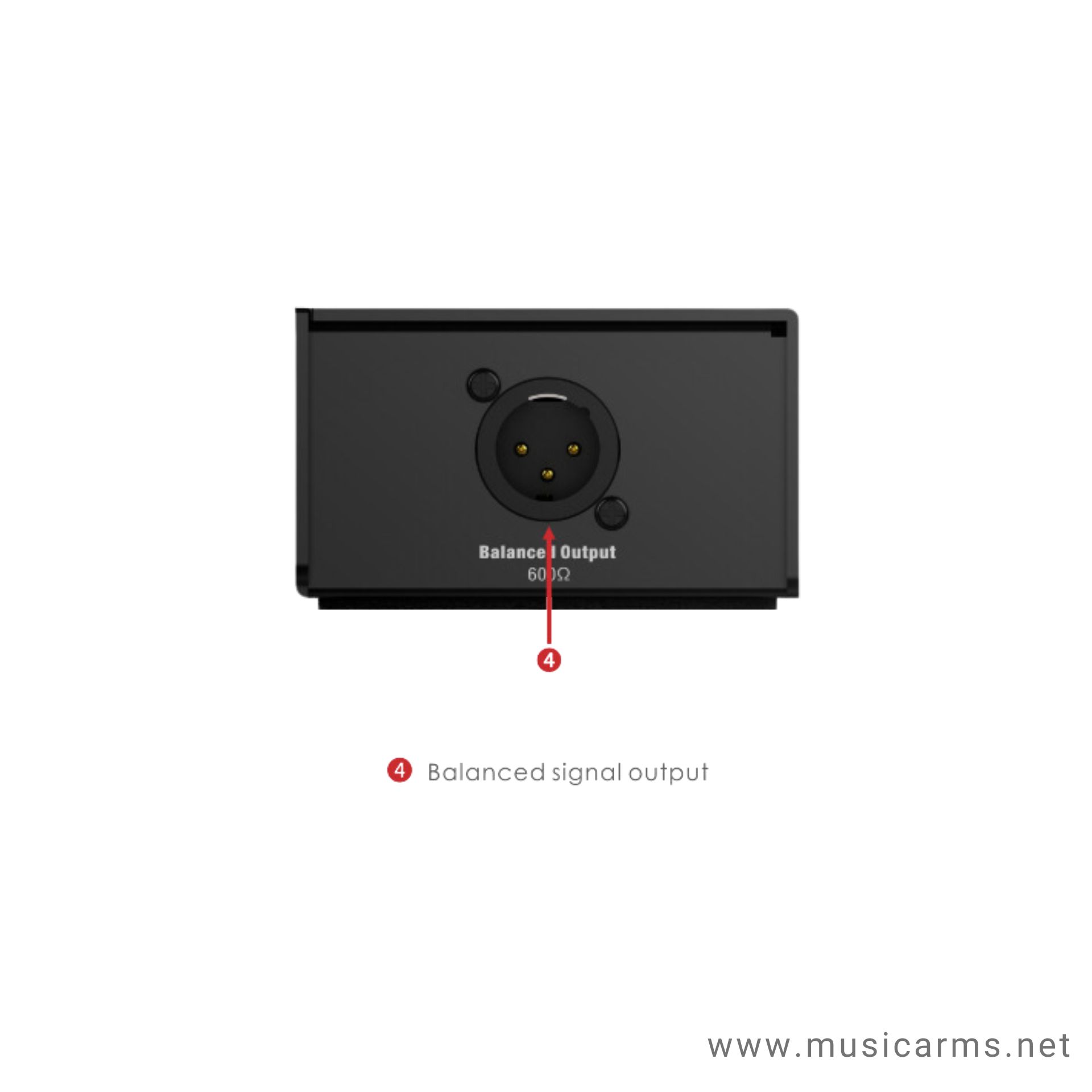

Output Impedance: 200Ohms，balanced

Musontek AD1F Active DI Box

48V Active | Buffer | 1538 X-former

แนวคิดการออกแบบ

ใช้พลังงานจากไฟ 48V ฟานทอมพาวเวอร์, ใช้วงจร JFET แบบแยกส่วนที่มีความต้านทานสูงพร้อมกับวงจรบัฟเฟอร์สองชั้น เพื่อให้มีความสะอาดในการรับสัญญาณมากขึ้น และมีหม้อแปลงระดับสตูดิโอที่ช่วยให้สัญญาณเครื่องดนตรีถูกส่งไปได้อย่างมีประสิทธิภาพและป้องกันการรบกวนได้ดีขึ้น

คุณสมบัติ

• แหล่งจ่ายไฟฟ้า 48V ฟานทอมพาวเวอร์ ไม่ต้องใช้แบตเตอรี่
• วงจรแยกส่วนแบบแอคทีฟบัฟเฟอร์สองชั้น
• มี Headroom เพียงพอที่จะรักษาคุณภาพเสียงจริงของเครื่องดนตรี
• ความต้านทานการรับสัญญาณระดับเมกะโอห์ม
• ไฟ 48V พร้อมปุ่ม LED แสดงสถานะ
• หม้อแปลงเสียงระดับสตูดิโอ 1538
• บัฟเฟอร์แอคทีฟ Thru
• โหมดการยก GND อัตโนมัติ

โหมดการยก GND

โหมดนี้เป็นวิธีการเชื่อมต่อกราวด์ที่ออกแบบมาให้ใช้งานง่ายขึ้น โดยมีจุดประสงค์เพื่อแก้ปัญหาที่เกิดจากการเชื่อมต่อกราวด์ที่แตกต่างกันระหว่างอุปกรณ์ต่าง ๆ เมื่ออุปกรณ์มีการเชื่อมต่อกราวด์ที่ไม่ตรงกันหรือมีความแตกต่าง อาจทำให้เกิดปัญหาสัญญาณรบกวนหรือเสียงหอน โหมดการยก GND จะช่วยยกสัญญาณกราวด์ออกจากการเชื่อมต่อหลัก ซึ่งช่วยป้องกันปัญหานี้และทำให้สัญญาณมีความสะอาดและเสถียรมากขึ้น

ความต้านทานการรับสัญญาณระดับเมกะโอห์มด้วย JFET

JFET ทำให้เสียงมีความอบอุ่น กล่อง DI แบบแอคทีฟมักมีความต้านทานการรับสัญญาณสูงกว่ากล่อง DI แบบพาสซีฟ ซึ่งจะช่วยป้องกันการสูญเสียสัญญาณหรือการลดทอนเมื่อใช้กับเครื่องดนตรีหรืออุปกรณ์ที่มีเอาต์พุตความต้านทานต่ำ เช่น เครื่องซินธิไซเซอร์

Active Thru

พอร์ตนี้มีฟังก์ชันการบัฟเฟอร์สัญญาณ ซึ่งหมายความว่ามันช่วยเสริมความแรงของสัญญาณให้มีความเสถียรมากขึ้น เมื่อคุณต้องการส่งสัญญาณผ่านสายเคเบิลที่ยาว ๆ พอร์ต Active Thru จะทำหน้าที่รักษาคุณภาพของสัญญาณไม่ให้ลดลงหรือสูญหายเมื่อผ่านสายเคเบิลยาว ๆ นอกจากนี้ ยังช่วยป้องกันปัญหาที่อาจเกิดขึ้นจากการใช้งานสายเคเบิลยาว เช่น การลดทอนสัญญาณหรือความผิดเพี้ยนของเสียง ซึ่งช่วยให้การส่งสัญญาณทำได้อย่างราบรื่นและมีประสิทธิภาพ

Dual-buffered discrete active circuit

วงจรแอคทีฟแบบแยกส่วนที่มีบัฟเฟอร์สองตัวนี้ถูกออกแบบมาเพื่อให้การทำงานที่มีความแม่นยำและมีประสิทธิภาพสูง โดยใช้บัฟเฟอร์สองตัวเพื่อเสริมความเสถียรของสัญญาณและป้องกันการสูญเสียหรือการเปลี่ยนแปลงของสัญญาณที่อาจเกิดขึ้นระหว่างการส่งผ่าน นอกจากนี้ วงจรนี้ใช้ไฟฟ้า 48V ฟานทอมพาวเวอร์ในการทำงาน ซึ่งหมายความว่าไม่จำเป็นต้องใช้แบตเตอรี่ในการจ่ายไฟ เพียงแค่เชื่อมต่อกับแหล่งจ่ายไฟฟ้า 48V ที่ใช้กับไมโครโฟนและอุปกรณ์เสียงอื่น ๆ ก็เพียงพอแล้ว การออกแบบแบบแยกส่วนยังช่วยลดปัญหาการรบกวนจากภายนอกและทำให้เสียงที่ได้มีความชัดเจนและมีคุณภาพสูง

เพิ่มสัญญาณที่มาอ่อน

ล่อง DI แบบแอคทีฟมีความสามารถในการเพิ่มสัญญาณที่อ่อนแอหรือสัญญาณที่มีความแรงต่ำ โดยการทำงานนี้จะช่วยให้สัญญาณจากเครื่องดนตรีที่มีเอาต์พุตต่ำ เช่น กีตาร์โปร่งหรือคีย์บอร์ด ถูกขยายให้มีความชัดเจนและเสถียรมากขึ้น กล่อง DI แบบแอคทีฟจะเสริมความแรงของสัญญาณที่ได้รับและส่งออกไปยังอุปกรณ์ต่อไป เช่น การ์ดเสียงหรือมิกเซอร์ ด้วยความสามารถในการเพิ่มสัญญาณนี้ จะช่วยป้องกันปัญหาการสูญเสียสัญญาณหรือเสียงรบกวนที่อาจเกิดจากการส่งสัญญาณที่อ่อนแอผ่านสายเคเบิลยาว นอกจากนี้ยังช่วยรักษาคุณภาพของสัญญาณให้ดีขึ้น ทำให้เสียงที่ได้มีความคมชัดและสมบูรณ์แบบมากขึ้น

หม้อแปลงเสียง

หม้อแปลงเสียงที่มีคุณภาพดีระดับการออกอากาศได้รับการออกแบบมาเพื่อให้การแปลงสัญญาณเสียงมีความแม่นยำและเชื่อถือได้สูงสุด หม้อแปลงเสียงชนิดนี้ใช้วัสดุและเทคโนโลยีที่มีคุณภาพสูง เพื่อให้สามารถส่งสัญญาณเสียงได้อย่างชัดเจนและไม่มีการสูญเสียหรือการเปลี่ยนแปลงที่ไม่พึงประสงค์ ทำให้เสียงที่ออกมามีความสมจริงและมีความละเอียดสูง ซึ่งเหมาะสำหรับการใช้งานในสถานการณ์ที่ต้องการความละเอียดสูง เช่น การออกอากาศทางวิทยุหรือโทรทัศน์ ที่ต้องการเสียงที่มีคุณภาพสูงสุด การใช้หม้อแปลงเสียงระดับนี้จะช่วยให้การส่งสัญญาณเสียงจากแหล่งต้นฉบับไปยังอุปกรณ์อื่น ๆ เป็นไปอย่างราบรื่นและไม่มีการรบกวนหรือการเสียคุณภาพของเสียง

เพิ่มความชัดเจนของสัญญาณ

กล่อง DI แบบแอคทีฟมักมีแอมพลิฟายเออร์หรือพรีแอมป์ในตัว ซึ่งช่วยเพิ่มความชัดเจนของสัญญาณ โดยเฉพาะในกรณีที่ต้องใช้สายเคเบิลยาว ๆ หรือมีปัจจัยอื่น ๆ ที่อาจทำให้สัญญาณสูญหายหรืออ่อนลง การขยายสัญญาณยังสามารถเพิ่มสีสันหรือเอฟเฟกต์ได้อีกด้วย

สถานการณ์การใช้งาน

1. ใช้กีตาร์โปร่ง เชื่อมต่อสัญญาณเข้ากล่อง DI แบบแอคทีฟ ซึ่งจะแปลงสัญญาณให้เป็นสัญญาณสมดุลเพื่อส่งไปยังการ์ดเสียง/มิกเซอร์ หรือส่งออกตรงไปยังแอมพลิฟายเออร์

2. ใช้กีตาร์ไฟฟ้าหรือเบส เชื่อมต่อสัญญาณเข้ากล่อง DI แบบแอคทีฟ ซึ่งจะแปลงสัญญาณให้เป็นสัญญาณสมดุลเพื่อส่งไปยังการ์ดเสียง/มิกเซอร์ หรือส่งออกตรงไปยังแอมพลิฟายเออร์

รายละเอียดสินค้า

ค่าความเพี้ยนของฮาร์โมนิกทั้งหมด (Total Harmonic Distortion): 0.001% ที่ระดับ -5dBu

ค่าเบี่ยงเบนเฟส (Phase Deviation): ที่ความถี่ 20Hz เบี่ยงเบน 2°, ที่ 1kHz ไม่มีการเบี่ยงเบน (0°), และที่ 20kHz

ช่วงไดนามิก (Dynamic Range): 123dB

ระดับเสียงรบกวน (Noise Floor): ต่ำกว่า 0dBu

การตอบสนองความถี่ (Frequency Response): 20Hz-20kHz (±0.2dB)

ความต้านทานขาเข้า (Input Impedance): 2.2M Ohms, แบบ Unbalanced (ไม่บาลานซ์)

ความต้านทานขาออก (Output Impedance): 200 Ohms, แบบ Balanced (บาลานซ์)
