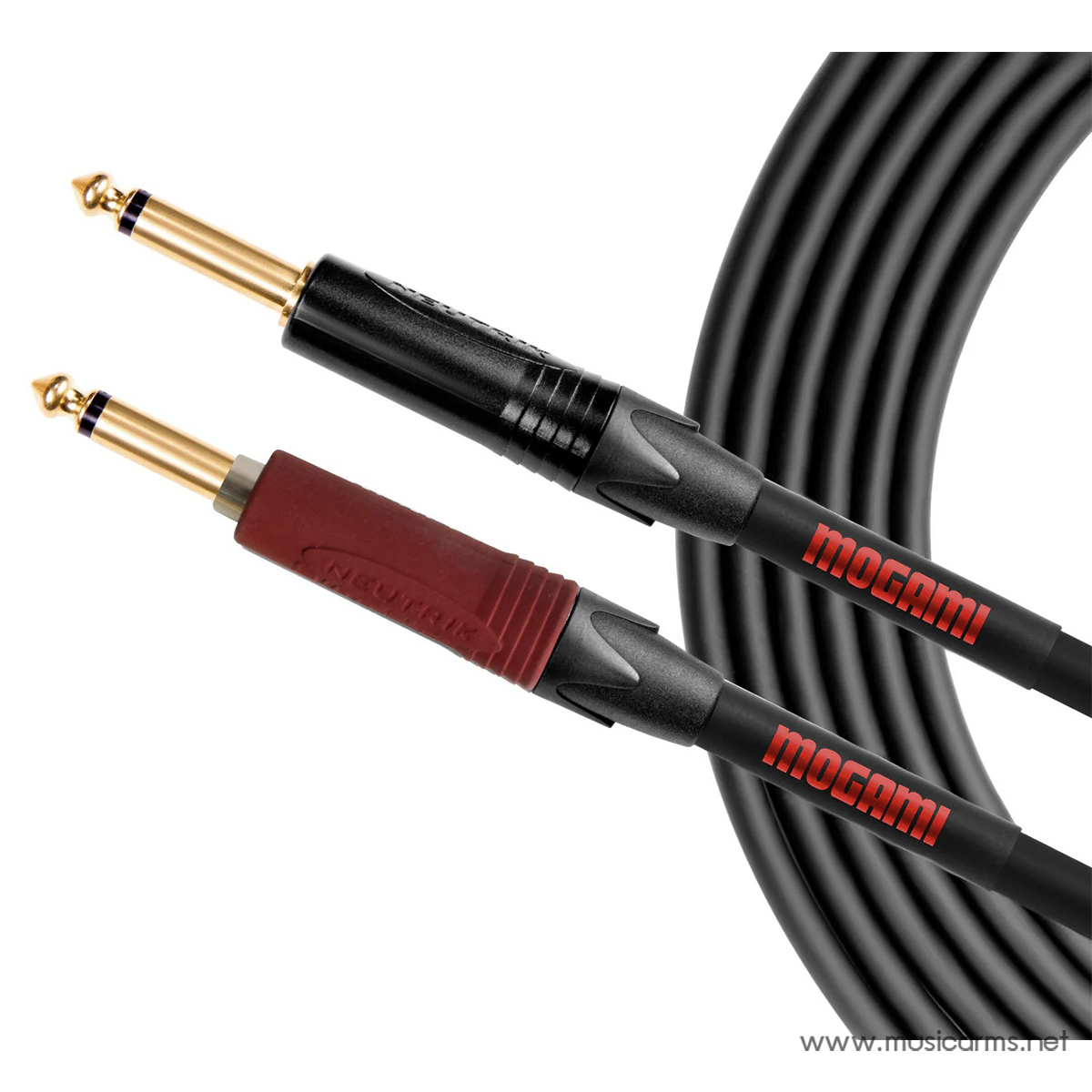

Mogami Overdrive Guitar Cable W3368

คลิ๊กที่ภาพเพื่อขยาย
ยี่ห้อ : MOGAMI

ราคา : (กรุณาสอบถาม)

รุ่น :  MOGAMI Overdrive Guitar Cable W3368 สายแจ็ค
การจัดส่ง : ซื้อครบ 500 บาท จัดส่งฟรีทั่วประเทศ / จัดส่งด่วนภายในวัน ทั่วกทม. และปริมณฑล
การชำระเงิน : จ่ายหน้าร้าน 11 สาขา / โอนเงิน / เก็บปลายทาง / บัตรเครดิต /ผ่อนชำระ 0% (บางรายการ) / Shopee / Lazada

ลูกค้าองค์กร/ใบเสนอราคา
E-mail
: musicarmsproject@gmail.com

สั่งซื้อ Mogami Overdrive Guitar Cable W3368ผ่านline สั่งซื้อ Mogami Overdrive Guitar Cable W3368ผ่าน messenger

Description

W3368

3368 is a new cable designed for truly high performance sound while simultaneously being rugged enough for live stage and performance use. This large diameter cable is designed with lower capacitance for the purest possible sound, while not being so low to cause performance problems by being outside the design range of available instrument pickups.

Coaxial configuration gives the most accurate tone. A challenge for large diameter coaxial cables is that the center conductor must move inside the structure when the cable is flexed, so such cables can be delicate when handled roughly. The proprietary composite braid shield structure of 3368 makes the cable more rugged, and this new design maintains flexibility and performance even when used in a stage and touring environment.

A new method has been used to keep handling noise extremely low, so this cable can be used for any application where high impedance circuits (guitar pickups, sensor cables) with very low loss are needed.

Specification

SPECIFICATIONS
Part No. W3368
Conductor Details 50/0.12OFC
Size 0.565mm² (#20AWG)
Insulation Ov. Dia.(mm) 1.5Ø (0.059″)
Material Conductive PE
Color Black
Sub-Shield Ov. Dia.(mm) 5.7Ø (0.224″)
Material Conductive PVC (Carbon PVC)
Color Black
Shield Type Composite Braid Shield
Details 0.12OFC/7/12 + 167Dtec/2/12
Jacket Ov. Dia.(mm) 8.0Ø (0.315″)
Material PVC
Color Black
Roll Sizes 100m(328Ft)/153m(500Ft)
Weight per 100m (328Ft) roll 6.2 Kg



ELECTRICAL & MECHANICAL CHARACTERISTICS

Part No. W3368
DC Resistance at 20°C Inner Conductor 0.033Ω/m(0.010W/Ft)
Shield Conductor 0.024Ω/m(0.0073Ω/Ft)
Capacitance at 1kHz, 20°C 70pF/m (21.4pF/Ft)
Inductance 0.4µH/m (0.012µH/Ft)
Electrostatic Noize* LOD (Limit of Detection)
Electromagnetic Noise At 10kHz* LOD (Limit of Detection)
Microphonics* LOD (Limit of Detection)
Voltage Breakdown Must withstand at DC 500V/15sec.
Insulation Resistance 100000 MΩ × m Min. at DC 500V , 20°C
Flex Life 15,000 cyles
Tensile Strength (26°C, 65%RH) 504N
Emigration Non-emigrant to ABS resin
Applicable Temperature -20°C‾ +60°C(-4°F‾ +140°F)



*Using standard testing methods of Mogami Wire & Cable Corp.

ข้อมูล

Mogami Overdrive Guitar Cable W3368

W3368 เป็นสายใหม่ที่ออกแบบมาเพื่อให้เสียงที่มีประสิทธิภาพสูงในขณะเดียวกันก็มีความแข็งแรงพอสำหรับการใช้งานบนเวทีและการแสดงสด สายขนาดใหญ่นี้ถูกออกแบบให้มีความจุต่ำเพื่อให้เสียงที่บริสุทธิ์ที่สุด ในขณะที่ไม่ต่ำเกินไปจนเกิดปัญหาการทำงานจากการอยู่นอกช่วงการออกแบบของปิ๊กอัพเครื่องดนตรีที่มีอยู่

การออกแบบแบบโคแอกเซียลช่วยให้เสียงมีความแม่นยำมากที่สุด ความท้าทายของสายโคแอกเซียลขนาดใหญ่คือ ตัวนำกลางต้องเคลื่อนไหวภายในโครงสร้างเมื่อสายถูกงอ ซึ่งทำให้สายเหล่านี้อาจจะมีความบอบบางเมื่อถูกจัดการอย่างหยาบ สายโมกามิ W3368 ใช้โครงสร้างชิลด์แบบถักผสมพิเศษ ทำให้สายนี้มีความแข็งแรงมากขึ้น และการออกแบบใหม่นี้ช่วยให้ความยืดหยุ่นและประสิทธิภาพยังคงอยู่แม้จะใช้งานในสภาพแวดล้อมของเวทีและการท่องเที่ยว

นอกจากนี้ยังมีการใช้วิธีใหม่เพื่อลดเสียงรบกวนจากการจัดการให้ต่ำมาก ทำให้สายนี้สามารถใช้ในทุกแอปพลิเคชันที่ต้องการวงจรอิมพีแดนซ์สูง (เช่น ปิ๊กอัพกีตาร์ สายเซ็นเซอร์) ที่มีการสูญเสียต่ำเป็นพิเศษได้อย่างมีประสิทธิภาพ

สเปค

ข้อมูลจำเพาะ

หมายเลขรุ่น: W3368
ตัวนำ:

  • รายละเอียด: 50/0.12 OFC
  • ขนาด: 0.565 มม² (#20AWG)
    ฉนวน:
  • เส้นผ่านศูนย์กลางภายนอก (มม.): 1.5Ø (0.059″)
  • วัสดุ: PE นำไฟฟ้า
  • สี: ดำ
    ซับชิลด์:
  • เส้นผ่านศูนย์กลางภายนอก (มม.): 5.7Ø (0.224″)
  • วัสดุ: PVC นำไฟฟ้า (Carbon PVC)
  • สี: ดำ
    ชิลด์:
  • ประเภท: ชิลด์แบบถักคอมโพสิต
  • รายละเอียด: 0.12 OFC/7/12 + 167Dtec/2/12
    แจ็คเก็ต:
  • เส้นผ่านศูนย์กลางภายนอก (มม.): 8.0Ø (0.315″)
  • วัสดุ: PVC
  • สี: ดำ
    ขนาดของม้วน: 100 เมตร (328 ฟุต) / 153 เมตร (500 ฟุต)
    น้ำหนักต่อม้วน 100 เมตร (328 ฟุต): 6.2 กก.

ลักษณะทางไฟฟ้าและกลไก

หมายเลขรุ่น: W3368
ความต้านทาน DC ที่ 20°C:

  • ตัวนำด้านใน: 0.033Ω/ม. (0.010Ω/ฟุต)
  • ตัวนำชิลด์: 0.024Ω/ม. (0.0073Ω/ฟุต)
    ความจุไฟฟ้าที่ 1kHz, 20°C: 70pF/ม. (21.4pF/ฟุต)
    ความเหนี่ยวนำ: 0.4µH/ม. (0.012µH/ฟุต)
    เสียงรบกวนจากไฟฟ้าสถิต: LOD (ขีดจำกัดการตรวจจับ)
    เสียงรบกวนจากสนามแม่เหล็กไฟฟ้าที่ 10kHz: LOD (ขีดจำกัดการตรวจจับ)
    ไมโครโฟนิกส์: LOD (ขีดจำกัดการตรวจจับ)
    ทนต่อแรงดันไฟฟ้า: ต้องทนได้ที่ DC 500V/15 วินาที
    ความต้านทานของฉนวน: 100,000 MΩ × ม. ขั้นต่ำ ที่ DC 500V, 20°C
    อายุการใช้งานการโค้งงอ: 15,000 รอบ
    แรงดึง (26°C, 65% RH): 504N
    การปล่อยสาร: ไม่ปล่อยสารเข้าสู่เรซิน ABS
    อุณหภูมิที่ใช้งานได้: -20°C ถึง +60°C (–4°F ถึง +140°F)

ใช้วิธีการทดสอบมาตรฐานของบริษัท Mogami Wire & Cable Corp.
