KLARK TEKNIK DN200 V2 ดีไอบ๊อกซ์
ราคา : 7,500 บาท
ลูกค้าองค์กร/ใบเสนอราคา
E-mail: musicarmsproject@gmail.com
Description

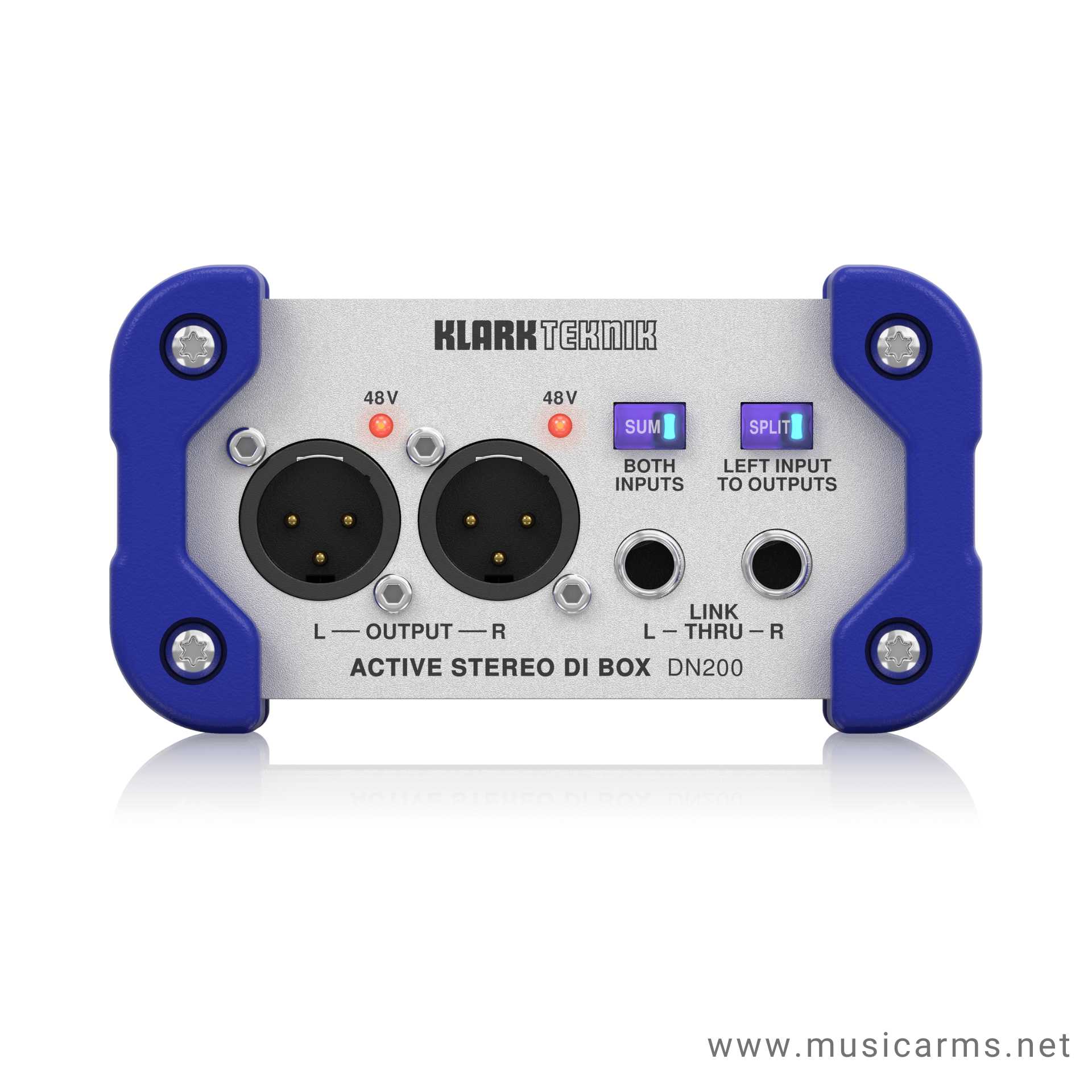

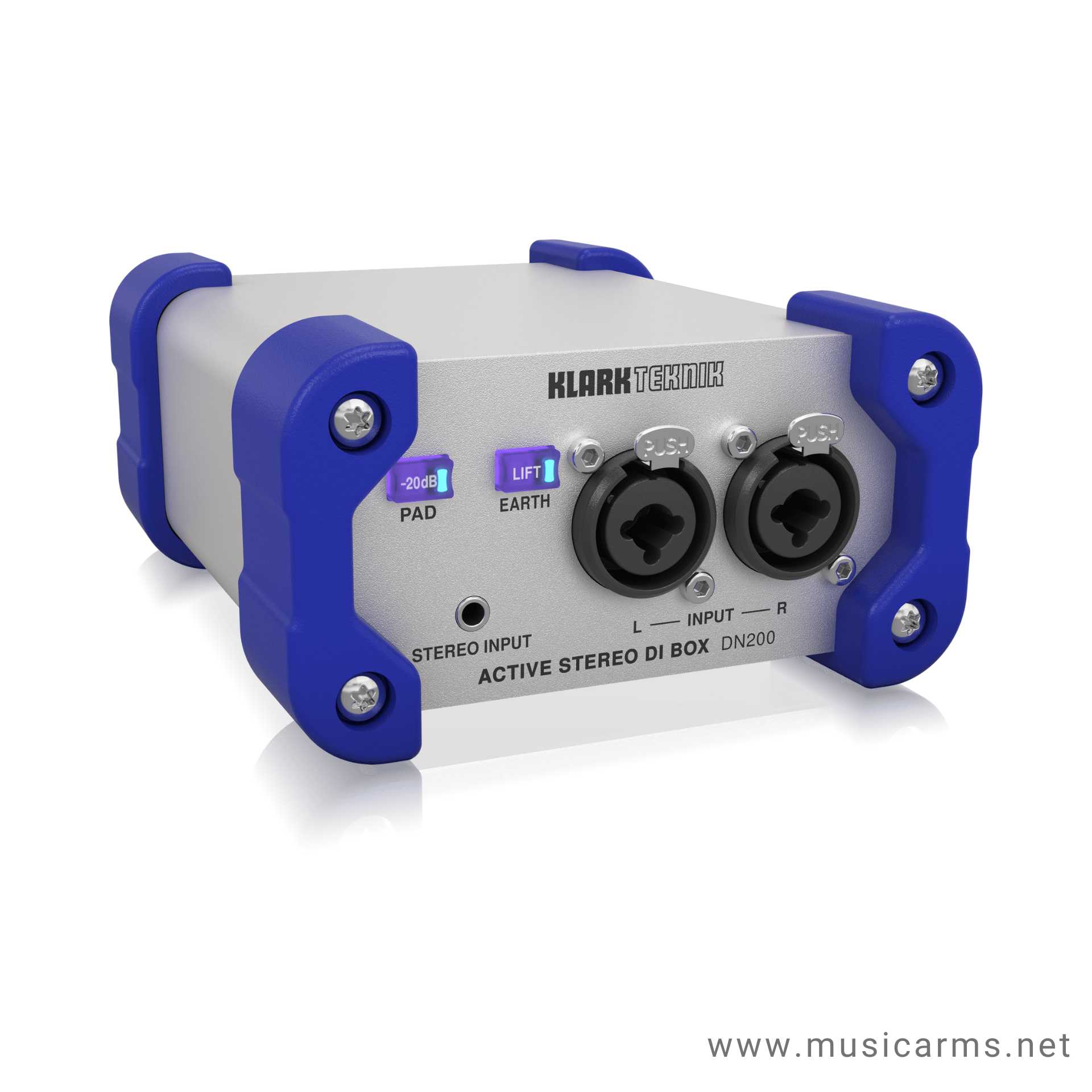

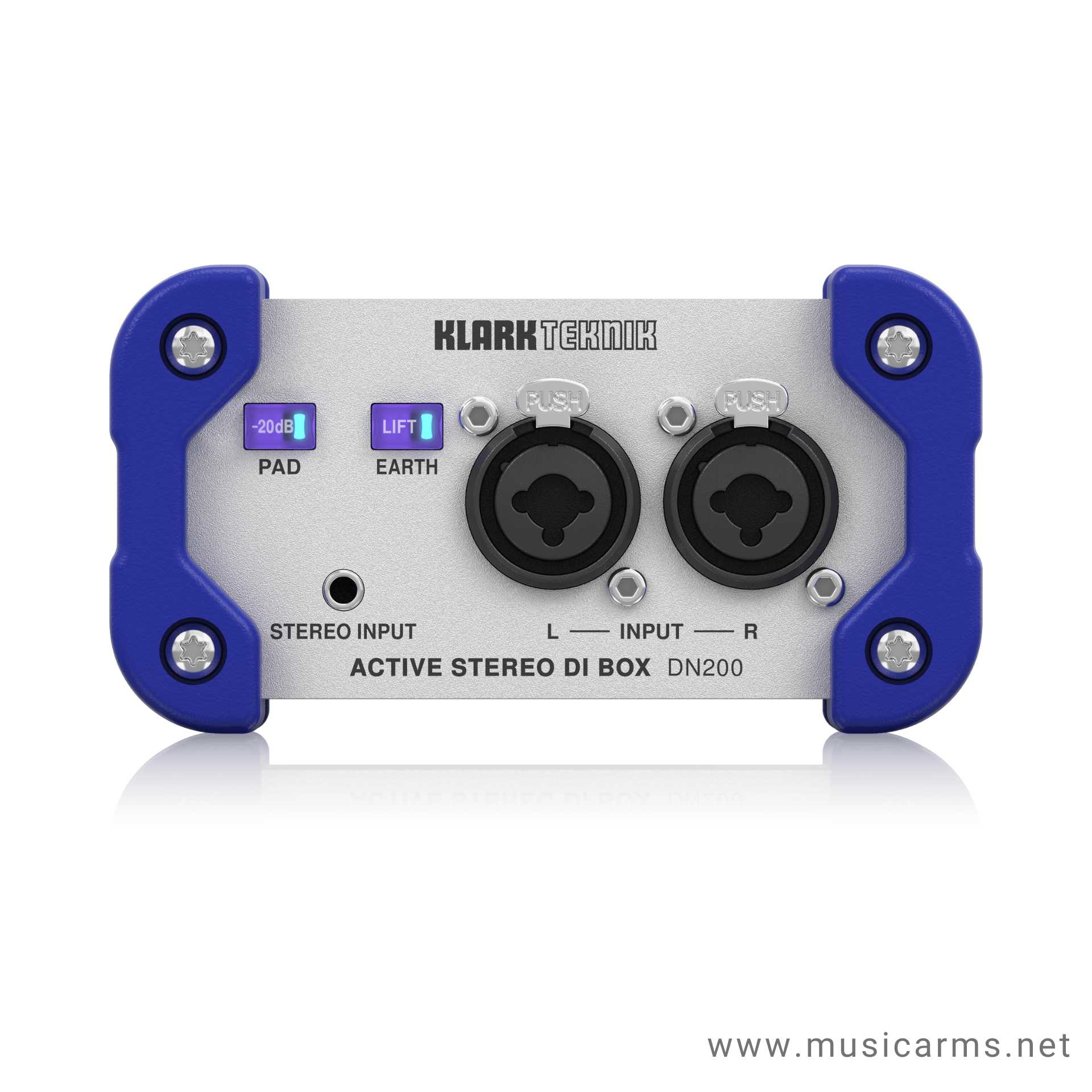

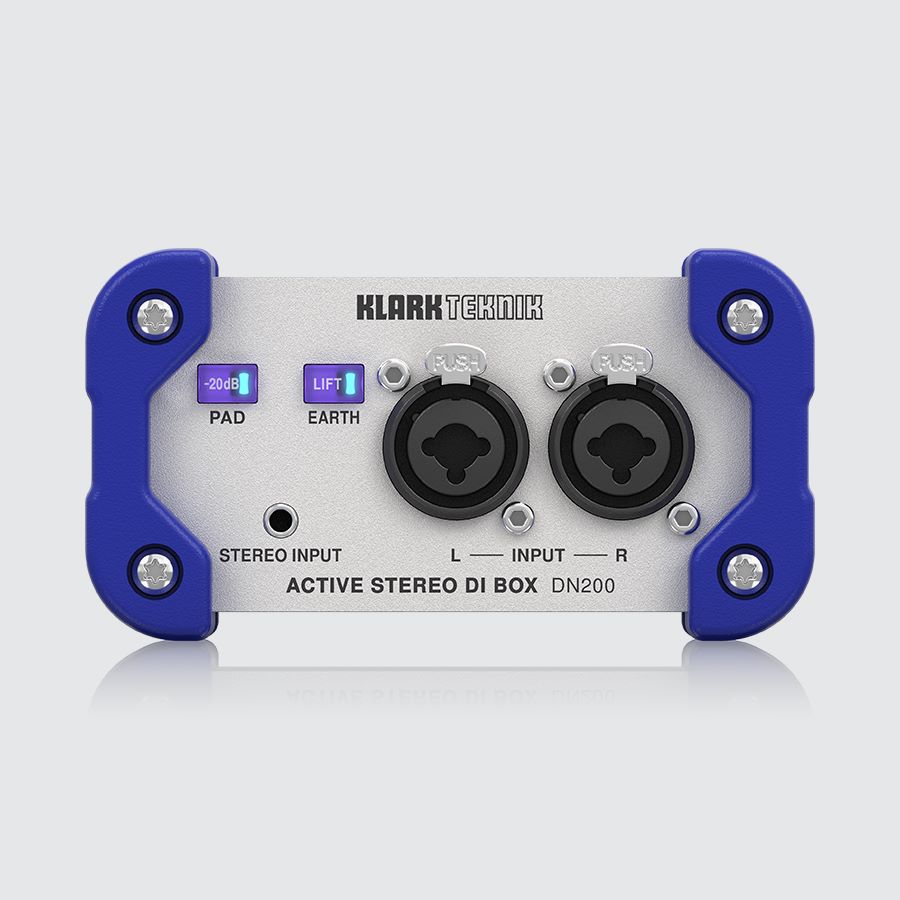

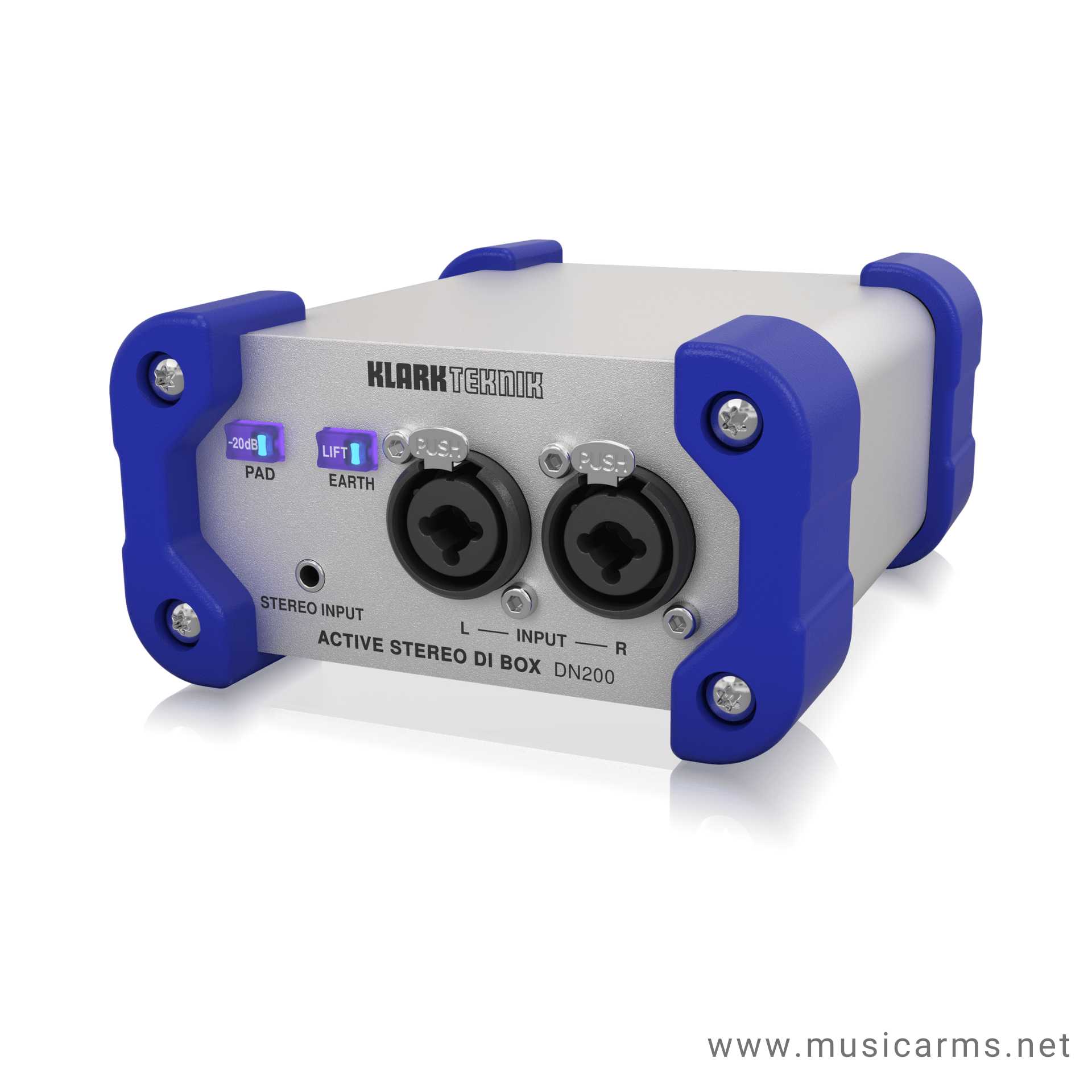

KLARK TEKNIK DN200 V2D.I Box
DN200
The DN200 has become an established favorite amongst both engineers and musicians alike. With its high headroom, dynamic response and sonic clarity, DN200 faithfully reproduces the character of electric and acoustic instruments and allows far more of the detail of musical performances to be captured. DN200 is intended for professional applications where +48 V phantom power is a standard feature on all mixing consoles, and its innovative design results in a significantly higher clipping point than many other active DI Boxes, providing +10 dBu output into a 2 KΩ load. This increased headroom means that much higher-level input signals can be accommodated without the need for an attenuating pad. Combined with a very low noise input circuit topology, DN200 offers a very wide dynamic range, and only requires the -20 dB pad when connecting directly to instrument amplifier outputs or other very high-level signal sources.
Balanced Transformer-Isolated Output
Exhaustive listening tests using a wide variety of active and passive bass guitars, electro-acoustic guitars and electronic musical instruments were carried out to select the components for DN200 to achieve the best musical sound. Not only was the choice of the audio transformer particularly important in achieving this goal, but the impedances of the surrounding components were also highly critical in getting the best possible performance out of the audio transformer. The line-driving characteristics of the transformer output were carefully optimized to provide the best frequency and phase responses for short and long cables and widely differing line and termination impedances.Care was taken in the design of the DN200 to avoid audio transformer core saturation and a fixed high pass filter has been included in the signal path to roll off frequencies below those that are musically important. The lowest note on a 5- or 6-string bass guitar is B0 with a frequency of 30.87 Hz, and the lowest note on an 88-key piano keyboard is A0 with a frequency of 27.50 Hz. DN200 still maintains a frequency response of ±0.5 dB at these lowest musical notes.As well as the transformers in the signal path, DN200 also has a transformer to isolate the power rails to the input circuit from the phantom power supply sourced from the output XLR connector. When used in conjunction with the Earth Lift switch, this full galvanic isolation of input and output interfaces ensures that any risk of earth loops is avoided when taking a direct feed from stage backline equipment.
Dual-Impedance Stereo Inputs
A custom instrumentation-grade balanced input circuit was designed for the DN200 using advanced analogue design techniques to create the very high input impedance required by passive guitar and bass pickups, whilst keeping the actual component values low to minimize noise. This innovative approach to circuit design produces a very low noise floor, which combined with the high clipping point creates an unrivalled dynamic range in a +48 V phantom powered DI Box.DN200 features dual parallel-connected combo XLR’s / ¼” TRS inputs. When connecting to the Combo XLR input, the input impedance is 20 kΩ, ideal for line level equipment and offering even lower noise performance. This input impedance is far too low for guitar and bass pickups and is removed from the circuit when a jack plug is inserted into the Combo ¼” TRS input, resulting in a nominal 1 MΩ input impedance, ideal for passive electric pickups.DN200 is also equipped with a Stereo input mini jack which is ideal for connecting MP3 players or mobiles phones etc.
Specification
Specification
Inputs
Connectors | 2 x combo XLR, 2 x 1/4″ TRS link jacks, 1/8″ stereo TRS jack |
Impedance | 1 MΩ (combo & link jacks balanced), 20 kΩ (combo XLR only), 500 kΩ (1/8″ stereo TRS jack unbalanced) |
Max input level | 28 dBu combo XLR and TRS link jacks (pad enabled), 21 dBu 1/8″ TRS jack (pad enabled) |
Attenuator | 20 dB pad |
Outputs
Connectors | 2 x 3-pin XLR |
Impedance | 50 Ω |
Max output level | 13 dBu with 10 kΩ load, 10 dBu with 600 Ω load |
Min load | 600 Ω |
System
Noise | 103 dBu, 22 Hz to 22 kHz unweighted, with input terminated by 10 kΩ resistor |
Frequency response | 20 Hz to 20 kHz, ±1 dB, 10 kΩ load |
Distortion (THD + N) | Typically <0.005% @ 1 kHz, +10 dBu |
Crosstalk | <100 dB @ 1 kHz, inputs terminated |
Power Requirement
Voltage | +48 V phantom |
Current consumption | <10 mA per channel |
Physical
Dimensions | 118 x 63 x 142 mm (4.7 x 2.5 x 5.6″) |
Weight | 0.65 kg (1.43 lbs) |
ข้อมูล
KLARK TEKNIK DN200 V2 ดีไอบ๊อกซ์
DN200
DN200 ได้กลายเป็นที่ชื่นชอบในหมู่วิศวกรและนักดนตรี ด้วยเฮดรูมที่สูง การตอบสนองแบบไดนามิก และความชัดของเสียง DN200 จึงสร้างลักษณะของเครื่องดนตรีไฟฟ้าและอะคูสติกได้อย่างสมจริง และช่วยให้สามารถบันทึกรายละเอียดของการแสดงดนตรีได้มากขึ้น DN200 มีไว้สำหรับการใช้งานระดับมืออาชีพโดยที่พลัง Phantom +48 V เป็นคุณสมบัติมาตรฐานของคอนโซลผสมทั้งหมด และการออกแบบที่เป็นนวัตกรรมใหม่ส่งผลให้มีจุดตัดที่สูงกว่ากล่อง DI ที่ใช้งานอยู่อื่นๆ อย่างมาก โดยให้เอาต์พุต +10 dBu เป็นโหลด 2 KΩ ช่องว่างด้านบนที่เพิ่มขึ้นนี้หมายความว่าสามารถรองรับสัญญาณอินพุตระดับที่สูงกว่าได้มากโดยไม่ต้องใช้แผ่นลดทอน เมื่อใช้ร่วมกับโทโพโลยีวงจรอินพุตสัญญาณรบกวนต่ำมาก DN200 จึงมีช่วงไดนามิกที่กว้างมากและต้องใช้แพด -20 dB เท่านั้น เมื่อเชื่อมต่อโดยตรงกับเอาต์พุตเครื่องขยายสัญญาณเสียงเครื่องดนตรีหรือแหล่งสัญญาณระดับสูงอื่นๆ
DN200 – เอาต์พุตแยกแบบทรานสฟอร์เมอร์บาลานซ์
เพื่อให้ได้เสียงดนตรีที่ยอดเยี่ยม ทาง Klark Teknik ได้เลือกใช้ชิ้นส่วนประกอบต่างๆ อย่างพิถีพิถัน โดยอาศัยการทดสอบด้วยหูอย่างละเอียดกับกีตาร์เบสทั้งแบบแอคทีฟและพาสซีฟ กีตาร์ไฟฟ้ากึ่งอะคูสติก และเครื่องดนตรีอิเล็กทรอนิกส์หลากหลายประเภท นอกจากตัวหม้อแปลงสัญญาณเสียง (audio transformer) ที่มีบทบาทสำคัญแล้ว ค่าความต้านทานของชิ้นส่วนอื่นๆ ที่อยู่รอบข้างหม้อแปลงก็ส่งผลอย่างมากต่อประสิทธิภาพการทำงานด้วยเช่นกันวิศวกรได้ออกแบบลักษณะการขับสัญญาณของเอาต์พุตแบบหม้อแปลงให้เหมาะสมที่สุด เพื่อให้ได้ทั้งย่านความถี่และเฟสที่ราบเรียบสำหรับสายสัญญาณทั้งแบบสั้นและยาว รวมถึงรองรับค่าความต้านทานของสายและปลายทางที่หลากหลาย นอกจากนี้ ยังใส่ใจเป็นพิเศษในการป้องกันภาวะ core saturation (แกนหม้อแปลงอิ่มตัว) ของหม้อแปลงสัญญาณเสียง และมีการติดตั้งฟิลเตอร์ high pass แบบคงที่ไว้ในเส้นทางสัญญาณเพื่อตัดความถี่ต่ำที่อยู่นอกเหนือย่านความถี่ที่สำคัญทางดนตรี ตัวโน๊ตต่ำสุดของกีตาร์เบส 5 หรือ 6 สาย คือโน๊ต B0 ที่ความถี่ 30.87 Hz และเปียโน 88 คีย์จะมีโน๊ตต่ำสุดเป็น A0 ที่ความถี่ 27.50 Hz ซึ่ง DN200 ยังคงสามารถรักษาย่านความถี่ตอบสนองที่ ±0.5 dB ได้แม้กระทั่งกับโน๊ตเหล่านี้
DN200 – อินพุตสเตอริโอแบบปรับค่าความต้านทานได้
วิศวกรของ Klark Teknik ออกแบบวงจรอินพุตแบบบาลานซ์เกรดเครื่องดนตรีสำหรับ DN200 โดยใช้เทคนิคการออกแบบอนาล็อกขั้นสูง ช่วยให้ได้ค่าความต้านทานอินพุตที่สูงมาก เหมาะสำหรับปิคอัพแบบพาสซีฟของกีตาร์และเบส ขณะเดียวกันก็รักษาค่าของชิ้นส่วนวงจรให้น้อยที่สุดเพื่อลดสัญญาณรบกวน แนวทางการออกแบบวงจรที่แปลกใหม่นี้ ทำให้ได้พื้นสัญญาณรบกวนที่ต่ำมาก ประกอบกับจุดตัดสัญญาณที่สูง ส่งผลให้ DN200 เป็น DI Box ที่ใช้ไฟเลี้ยงแบบ +48V phantom power ที่มีช่วงไดนามิกกว้างแบบไร้เทียมทานDN200 มีอินพุตแบบคอมโบ XLR / ¼” TRS 2 ช่องที่ต่อขนานกัน เมื่อเชื่อมต่อกับอินพุต Combo XLR ค่าความต้านทานอินพุตจะอยู่ที่ 20 kΩ เหมาะสำหรับอุปกรณ์ระดับไลน์ (line level) และยังมีประสิทธิภาพในการลดสัญญาณรบกวนได้ดีกว่าอีกด้วย ค่าความต้านทานอินพุตนี้ต่ำเกินไปสำหรับปิคอัพกีตาร์และเบส ดังนั้นเมื่อเสียบแจ็คเข้ากับอินพุต Combo ¼” TRS วงจรจะตัดการทำงานของค่าความต้านทาน 20 kΩ ออก ส่งผลให้ค่าความต้านทานอินพุตเหลือประมาณ 1 MΩ ซึ่งเหมาะสำหรับปิคอัพไฟฟ้าแบบพาสซีฟ
สเปค
สเปค
อินพุต
- ขั้วต่อ:
- 2 ช่อง combo XLR / ¼” TRS (ต่อขนานกัน)
- 2 ช่องแจ็ค TRS link ขนาด 1/4 นิ้ว
- 1 ช่องแจ็ค TRS stereo ขนาด 1/8 นิ้ว
- ค่าความต้านทาน:
- 1 MΩ (แจ็ค combo & link แบบบาลานซ์)
- 20 kΩ (เฉพาะ combo XLR) – เหมาะสำหรับอุปกรณ์ระดับไลน์ (line level)
- 500 kΩ (แจ็ค TRS stereo ขนาด 1/8 นิ้ว แบบอันบาลานซ์)
- ระดับสัญญาณอินพุตสูงสุด:
- 28 dBu สำหรับแจ็ค combo XLR และ TRS link (เมื่อเปิดใช้งาน pad)
- 21 dBu สำหรับแจ็ค TRS ขนาด 1/8 นิ้ว (เมื่อเปิดใช้งาน pad)
- สวิตช์ลดทอน (Attenuator): Pad 20 dB
เอาต์พุต
- ขั้วต่อ: 2 ช่อง XLR 3 ขา
- ค่าความต้านทาน: 50 Ω
- ระดับสัญญาณเอาต์พุตสูงสุด:
- 13 dBu กับโหลด 10 kΩ
- 10 dBu กับโหลด 600 Ω
- โหลดขั้นต่ำ: 600 Ω
ระบบ
- สัญญาณรบกวน: 103 dBu, 22 Hz ถึง 22 kHz แบบไม่ถ่วงน้ำหนัก, กับอินพุตที่ต่อต้านทานปลายทาง 10 kΩ
- ย่านความถี่ตอบสนอง: 20 Hz ถึง 20 kHz, ±1 dB, โหลด 10 kΩ
- ความเพี้ยน (THD + N): โดยทั่วไปน้อยกว่า 0.005% ที่ 1 kHz, +10 dBu
- สัญญาณรบกวนข้ามช่อง (Crosstalk): น้อยกว่า 100 dB ที่ 1 kHz, อินพุตต่อต้านทานปลายทาง
ความต้องการไฟ
- แรงดันไฟฟ้า: +48V phantom power
- กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA ต่อช่อง
ขนาด
- ขนาดตัวเครื่อง: 118 x 63 x 142 มม. (4.7 x 2.5 x 5.6 นิ้ว)
- น้ำหนัก: 0.65 กก. (1.43 ปอนด์)
