Behringer Wing Rack

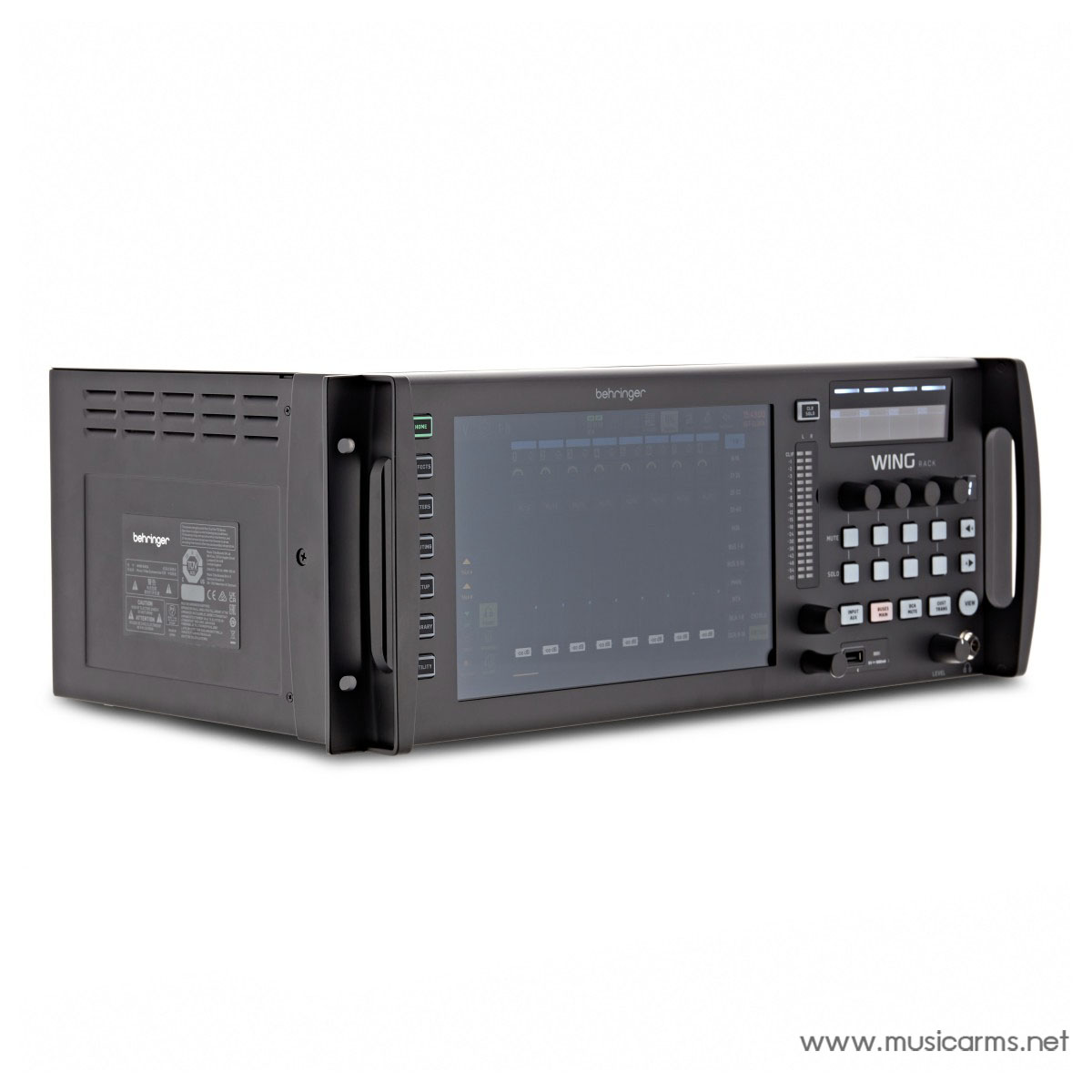

The Behringer Wing Rack is a rack-mountable 48-channel, 28-bus full stereo digital mixing engine designed for professional environments. Featuring 24 MIDAS PRO mic preamps and 8 outputs, it ensures industry-leading sound quality. Its continuously adjustable front panel allows for comfortable mixing, even when mounted in a rack. With 3 AES50 ports supporting 144 input/output signals via SuperMac CAT5 connections, a 10.1″ multi-touch display, and dual Ethernet ports for optional AoIP, the Wing Rack integrates seamlessly into any setup. Additional features include a USB audio interface, dual-SD card recorder, 16 stereo effects engines, and DAW remote control.

Advanced Connectivity:

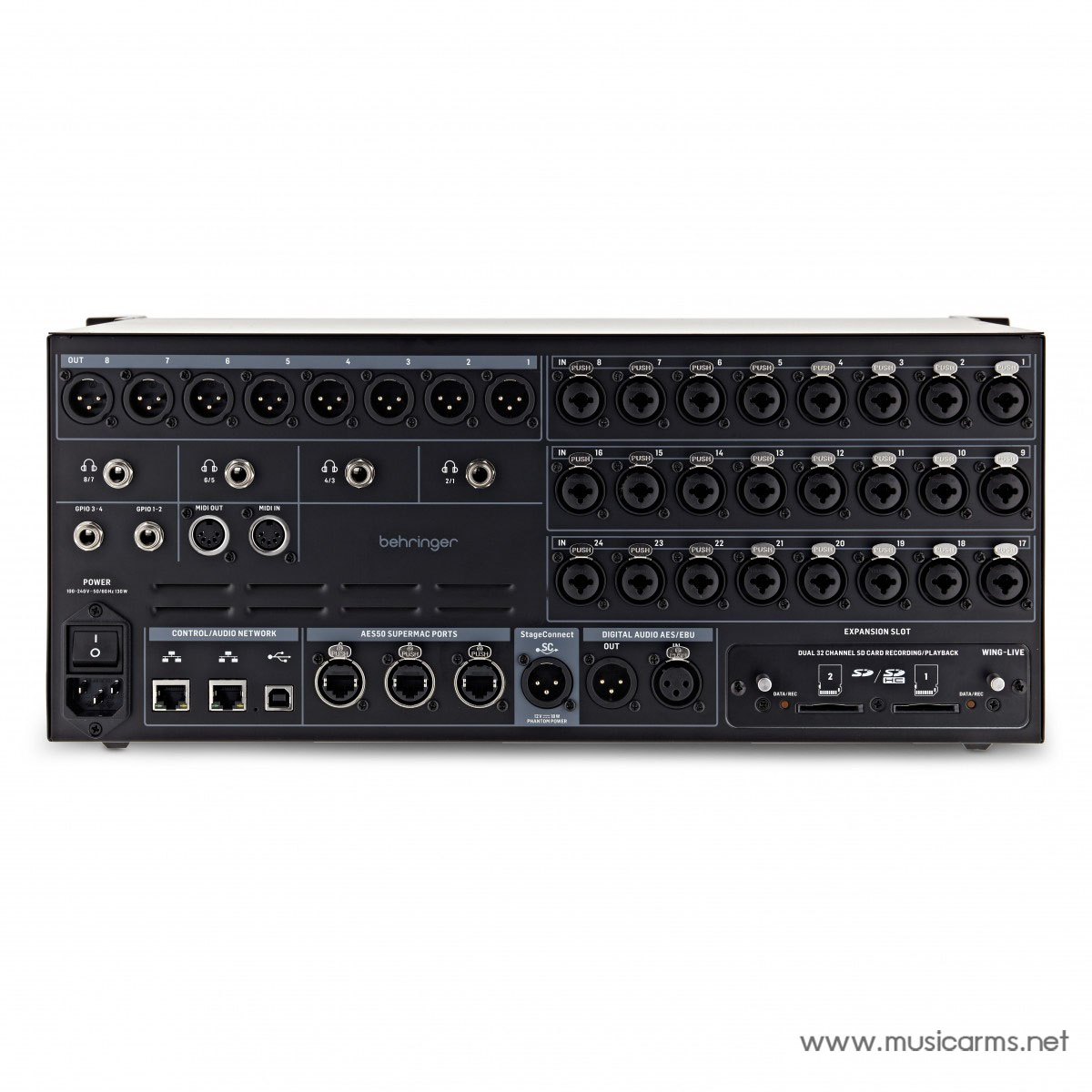

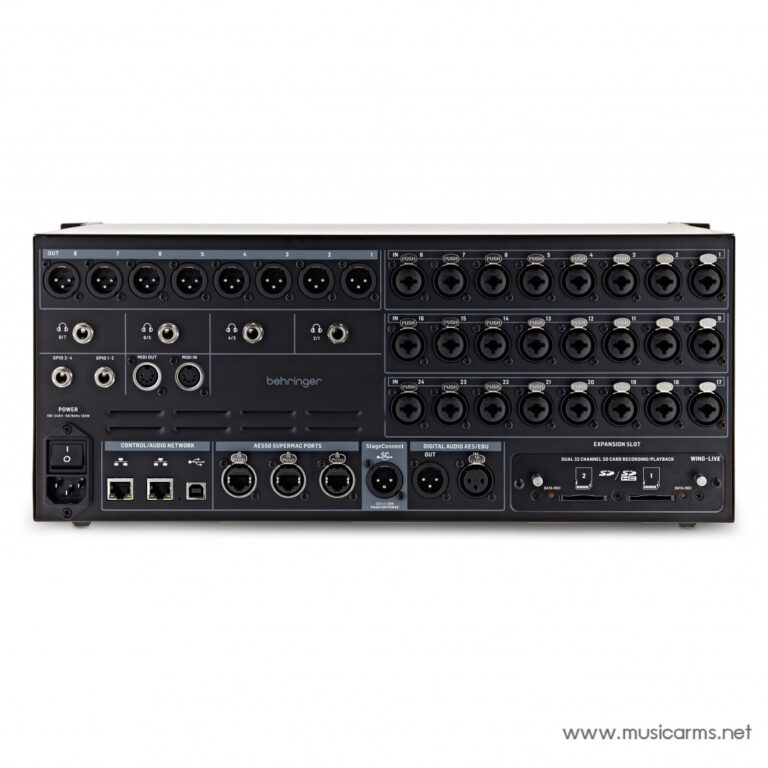

The Behringer Wing Rack provides extensive connectivity options, including 3 AES50 ports for 144 input and output channels via SuperMac CAT5 connections with ultra-low latency. Dual Ethernet ports offer remote control capabilities and optional audio-over-IP integration with Waves SoundGrid or Dante. An expansion slot supports up to 64 additional channels with Dante, MADI, or WSG cards, while StageConnect enables sharing of up to 32 channels via a single XLR connection.

Flexible Control and Customization:

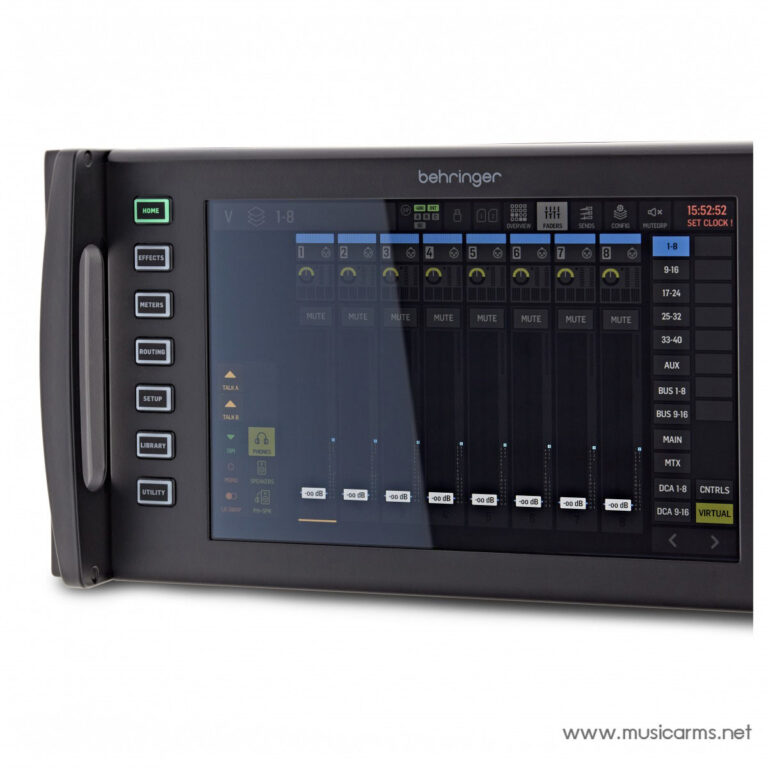

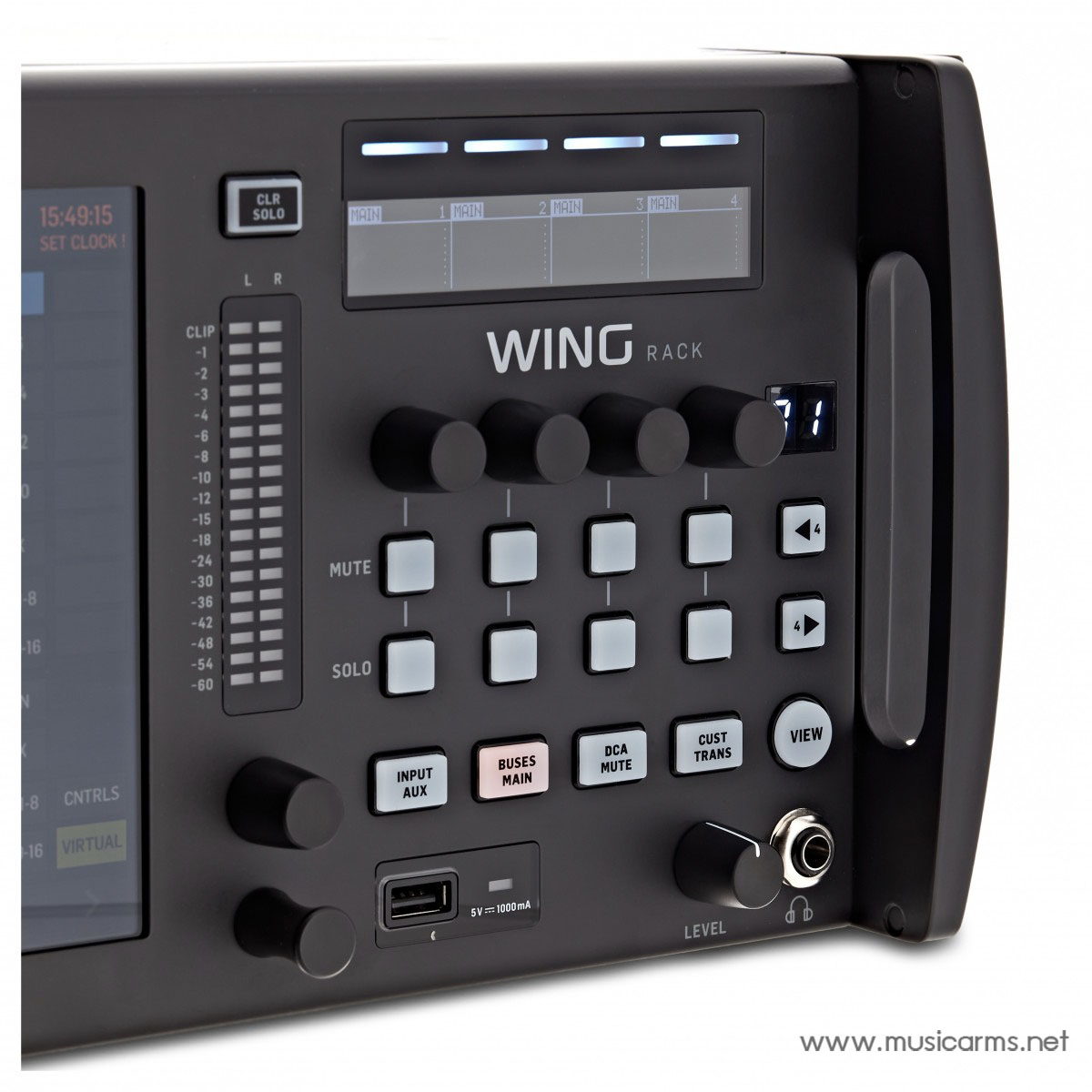

This rack-mountable mixing engine features a continuously adjustable front panel for easy access while mounted in a rack, along with 8 buttons and 4 encoders for standard mixing, transport functions, or customized controls. The 10.1″ multi-touch display with adjustable swivel provides intuitive control, while DAW remote control compatibility with major DAWs ensures seamless integration with external devices.

Superior Audio and DSP Capabilities:

With 24 MIDAS PRO mic preamps and 16 true-stereo effects engines, the Wing Rack delivers superior sound and processing power. Each channel is equipped with 3 plug-in slots for gate, dynamics, and EQ, while handling 40 stereo input channels with advanced processing capabilities. Its 4-band parametric EQ, stereo imager, and full dynamics processing further enhance its mixing power, making it an ideal choice for live events, studio recordings, and broadcast setups.

Input/Output Characteristics:

• Frequency Response @ 48 kHz Sample Rate, 0 To -1 dB (Any Gain Setting): 10 Hz – 20 kHz
• Dynamic Range, Analog Into Analog Out (Typical), XLR / Aux: 111 dB / 108 dB
• A/D Dynamic Range, Preamplifier And Converter (Typical), XLR / Aux: 112 dB / 110 dB
• D/A Dynamic Range, Converter And Output (Typical), XLR / Aux: 118 dB / 112 dB
• Crosstalk Rejection @ 1 kHz, Adjacent Channels: 100 dB
• Output Level, XLR Connectors (Nominal / Maximum): +4 dBu / +21 dBu
• Output Impedance, XLR Connectors (Unbalanced / Balanced): 75 Ω / 75 Ω
• Input Impedance , TRS Connectors (Unbalanced / Balanced): 20 kΩ / 40 kΩ
• Non-Clip Maximum Input Level, TRS Connectors: +16 dBu
• Aux Output Level, TRS (Nominal / Maximum): +4 dBu / +16 dBu
• Aux Output Impedance, TRS (Unbalanced / Balanced): 150 Ω / 300 Ω
• Phones Output Impedance / Maximum Output Level: 500 mW @ 75 Ω / +18 dBu
• Residual Noise Level, XLR Out 1-16 Connectors, Unity Gain: -97 dBu
• Residual Noise Level, Aux And Monitor TRS Out Connectors: -95 dBu

Displays:

• Main Screen: 10.1″ TFT LCD, 1280 x 800 px, Capacitive Touch
• Main Screen Swivel, Continuous Adjustment: 15°- 60°
• 4-Channel Group LCD Screen With RGB Colour Strip Per Channel: 320 x 48 Monochrome
• Channel Editing Screen: 2.4″ TFT LCD, 320 x 240 px
• Main Stereo Meter: 18 Segment (-60 dB To Clip)

Power:

• Switch-Mode Power Supply: Auto-Ranging 100-240 Vac (50/60 Hz)
• Power Consumption: 130 W

Physical:

• Standard Operating Temperature Range: 5°C – 40°C (41°F – 104°F)
• Dimensions (H x W x D): 367 x 622 x 477 mm (14.4 x 24.5 x 18.8″)
• Weight: 12.87 kg (28.31 lbs)

คุณสมบัติอินพุต/เอาต์พุต:

• การตอบสนองความถี่ @ 48 kHz Sample Rate, 0 ถึง -1 dB (ทุกการตั้งค่า Gain): 10 Hz – 20 kHz
• ช่วงไดนามิก, จากอนาล็อกเข้าไปสู่ออกอนาล็อก (ทั่วไป), XLR / Aux: 111 dB / 108 dB
• ช่วงไดนามิก A/D, จากปรีแอมป์และตัวแปลง (ทั่วไป), XLR / Aux: 112 dB / 110 dB
• ช่วงไดนามิก D/A, จากตัวแปลงและเอาต์พุต (ทั่วไป), XLR / Aux: 118 dB / 112 dB
• การปฏิเสธสัญญาณ Crosstalk @ 1 kHz, ช่องที่อยู่ติดกัน: 100 dB
• ระดับเอาต์พุต, ขั้วต่อ XLR (ทั่วไป / สูงสุด): +4 dBu / +21 dBu
• ความต้านทานของเอาต์พุต, ขั้วต่อ XLR (Unbalanced / Balanced): 75 Ω / 75 Ω
• ความต้านทานของอินพุต, ขั้วต่อ TRS (Unbalanced / Balanced): 20 kΩ / 40 kΩ
• ระดับอินพุตสูงสุดที่ไม่เกิดการคลิป, ขั้วต่อ TRS: +16 dBu
• ระดับเอาต์พุต Aux, ขั้วต่อ TRS (ทั่วไป / สูงสุด): +4 dBu / +16 dBu
• ความต้านทานของเอาต์พุต Aux, ขั้วต่อ TRS (Unbalanced / Balanced): 150 Ω / 300 Ω
• ความต้านทานของเอาต์พุตหูฟัง / ระดับเอาต์พุตสูงสุด: 500 mW @ 75 Ω / +18 dBu
• ระดับเสียงรบกวนตกค้าง, ขั้วต่อ XLR Out 1-16, Unity Gain: -97 dBu
• ระดับเสียงรบกวนตกค้าง, ขั้วต่อ Aux และ Monitor TRS Out: -95 dBu

หน้าจอแสดงผล:

• หน้าจอหลัก: TFT LCD ขนาด 10.1 นิ้ว, ความละเอียด 1280 x 800 พิกเซล, รองรับการสัมผัสแบบ Capacitive
• การปรับหมุนหน้าจอหลัก: ปรับได้ต่อเนื่อง 15°- 60°
• หน้าจอ LCD กลุ่ม 4-Channel พร้อมแถบสี RGB ต่อช่อง: ขนาด 320 x 48 พิกเซล (ขาวดำ)
• หน้าจอการแก้ไขช่องสัญญาณ: TFT LCD ขนาด 2.4 นิ้ว, ความละเอียด 320 x 240 พิกเซล
• มิเตอร์สเตอริโอหลัก: 18 Segment (-60 dB ถึง Clip)

พลังงาน:

• แหล่งจ่ายไฟแบบ Switch-Mode: ช่วงแรงดันไฟฟ้า 100-240 Vac (50/60 Hz)
• การใช้พลังงาน: 130 W

ข้อมูลทางกายภาพ:

• ช่วงอุณหภูมิการทำงานมาตรฐาน: 5°C – 40°C (41°F – 104°F)
• ขนาด (สูง x กว้าง x ลึก): 367 x 622 x 477 มม. (14.4 x 24.5 x 18.8 นิ้ว)
• น้ำหนัก: 12.87 กก. (28.31 ปอนด์)
