Behringer Wing Compact

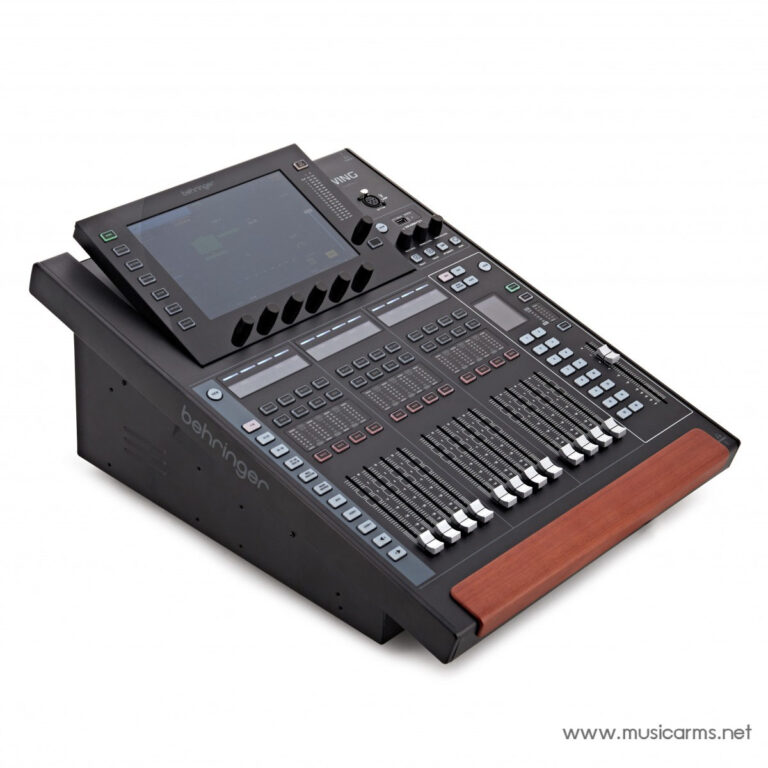

The Behringer Wing Compact is a 48-channel, 28-bus full stereo digital mixing console featuring a 16-fader control surface and 10.1″ multi-touch screen. Designed for versatile performance, it offers 24 MIDAS PRO mic preamps and 8 outputs, ensuring pristine sound quality. Equipped with dual Ethernet ports for remote control and optional AoIP through Waves SoundGrid or Dante, it integrates seamlessly into any professional audio setup. A rear expansion slot allows for up to 64 additional channels using Dante, MADI, or WSG cards. With StageConnect enabling 32-channel sharing, advanced DSP effects, and DAW remote control, the Wing Compact is the perfect solution for live events, studio recordings, and broadcasts.

Advanced Connectivity:

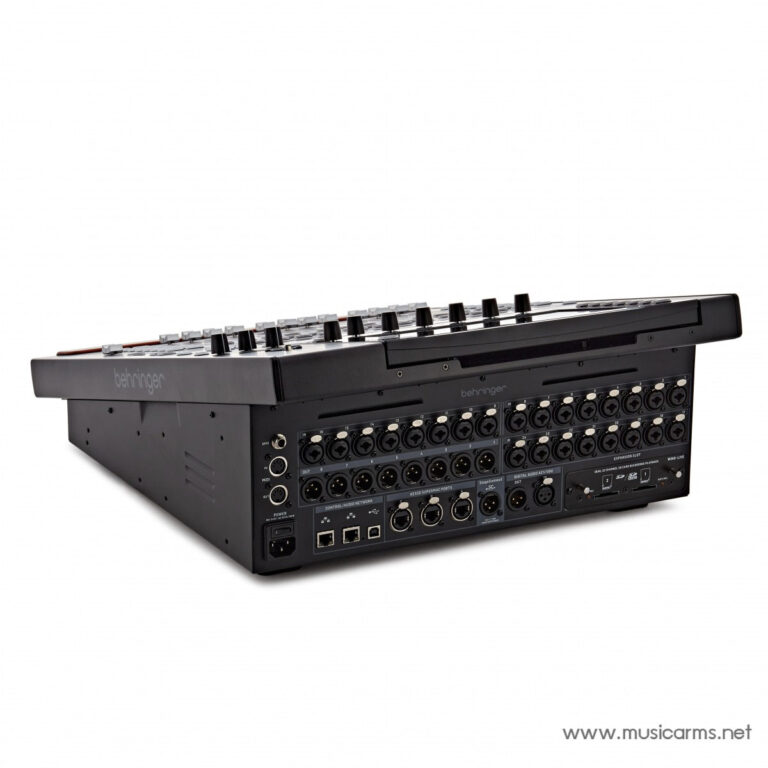

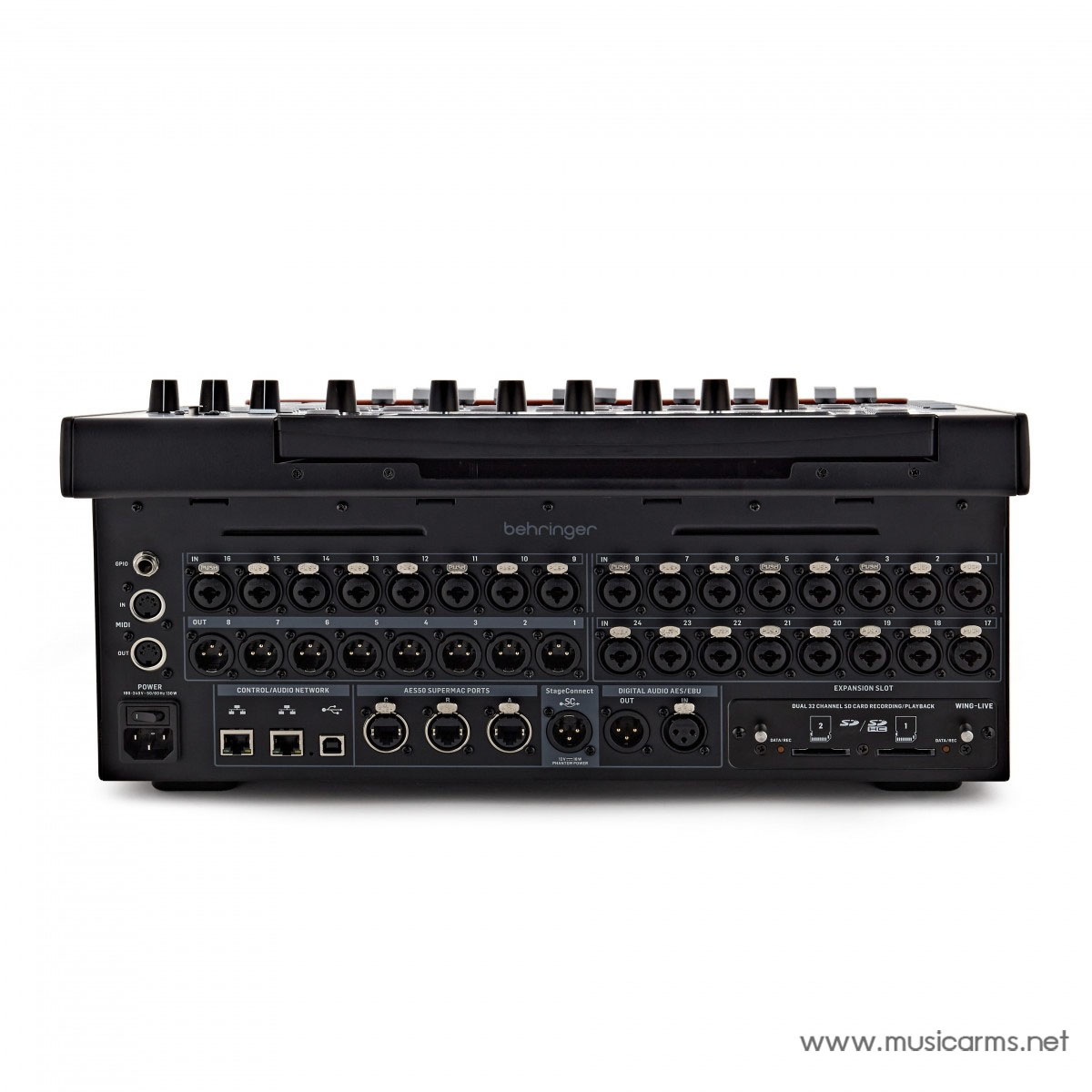

The Behringer Wing Compact is equipped with dual Ethernet ports for network control and optional AoIP via Waves SoundGrid or Dante. Its 3 AES50 ports provide 144 input and output channels over SuperMac CAT5 connections. A rear expansion slot allows for up to 64 additional channels via Dante, MADI, or WSG cards, while StageConnect offers 32-channel sharing through a single XLR connection.

Flexible Control and Customization:

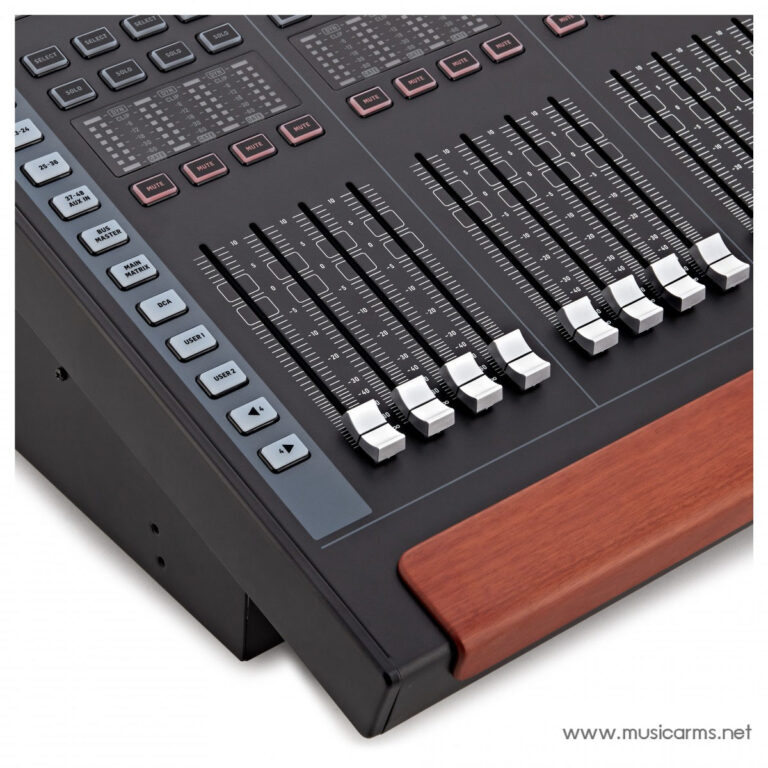

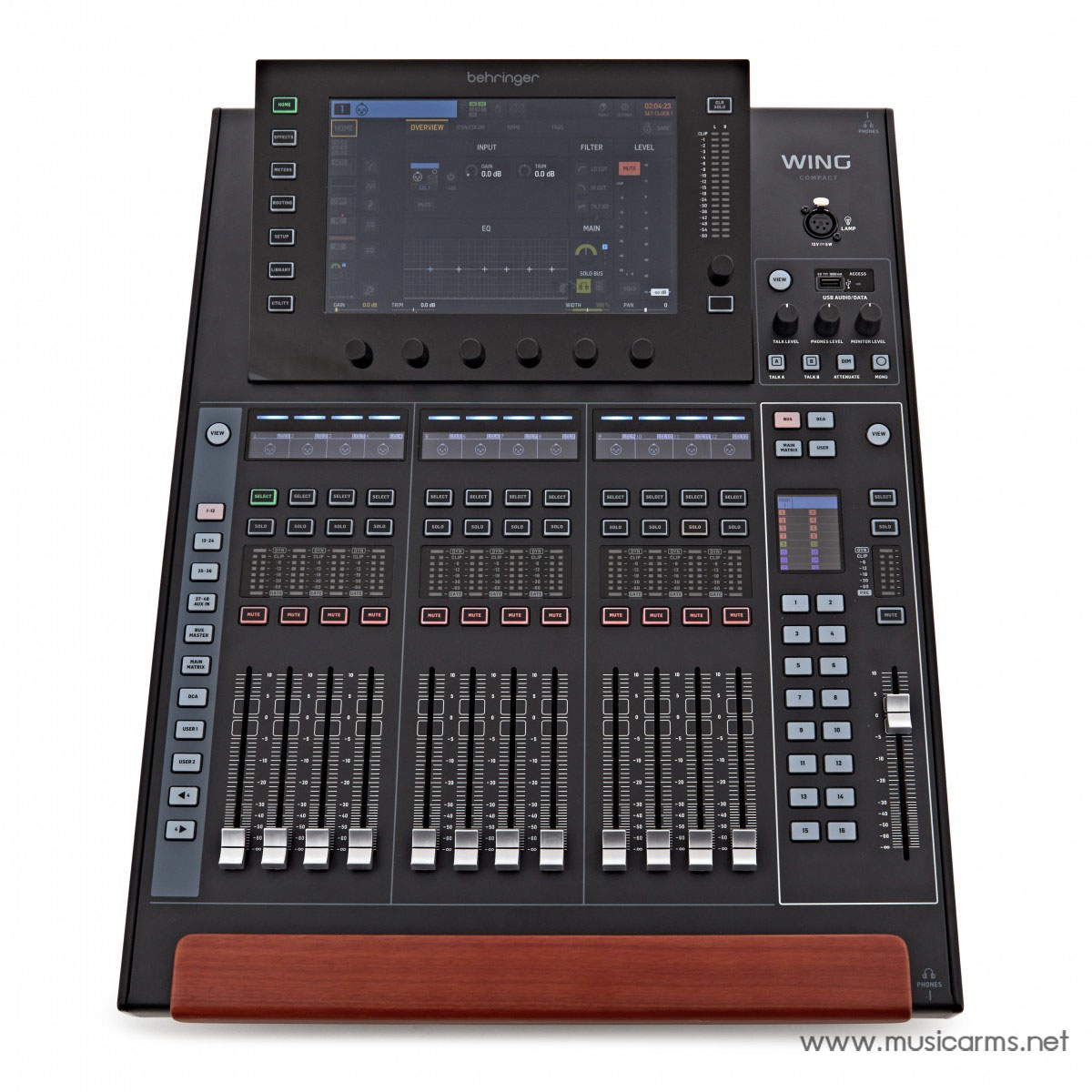

With a 16-fader control surface, including 13 motorized 100 mm faders and a master fader section, the Wing Compact offers seamless control. A 10.1″ multi-touch display with adjustable swivel enhances the user experience. Twenty customizable buttons and the “Sends on Fader” workflow with dedicated TFT displays provide easy access to buses, mains, matrices, and DCAs. DAW remote control support ensures compatibility with major DAWs for effortless external device integration.

Superior Audio and DSP Capabilities:

The Behringer Wing Compact offers 24 MIDAS PRO mic preamps and 16 stereo effects engines, delivering industry-leading sound and processing power. With over 80 world-class FX algorithms, each channel includes 3 plug-in slots for gate, dynamics, and EQ. The console handles 40 stereo input channels with advanced processing slots, plus 8 stereo aux inputs, making it a top choice for audio professionals.

Input/Output Characteristics:

• Frequency Response @ 48 kHz Sample Rate, 0 To -1 dB (Any Gain Setting): 10 Hz – 20 kHz
• Dynamic Range, Analog In To Analog Out (Typical), XLR / Aux: 111 dB / 108 dB
• A/D Dynamic Range, Preamplifier And Converter (Typical), XLR / Aux: 112 dB / 110 dB
• D/A Dynamic Range, Converter And Output (Typical), XLR / Aux: 118 dB / 112 dB
• Crosstalk Rejection @ 1 kHz, Adjacent Channels: 100 dB
• Output Level, XLR Connectors (Nominal / Maximum): +4 dBu / +21 dBu
• Output Impedance, XLR Connectors (Unbalanced / Balanced): 75 Ω / 75 Ω
• Input Impedance , TRS Connectors (Unbalanced / Balanced): 20 kΩ / 40 kΩ
• Non-Clip Maximum Input Level, TRS Connectors: +16 dBu
• Aux Output Level, TRS (Nominal / Maximum): +4 dBu / +16 dBu
• Aux Output Impedance, TRS (Unbalanced / Balanced): 150 Ω / 300 Ω
• Phones Output Impedance / Maximum Output Level: 500 mW @ 75 Ω / +18 dBu
• Residual Noise Level, XLR Out 1-16 Connectors, Unity Gain: -97 dBu
• Residual Noise Level, Aux And Monitor TRS Out Connectors: -95 dBu

Displays:

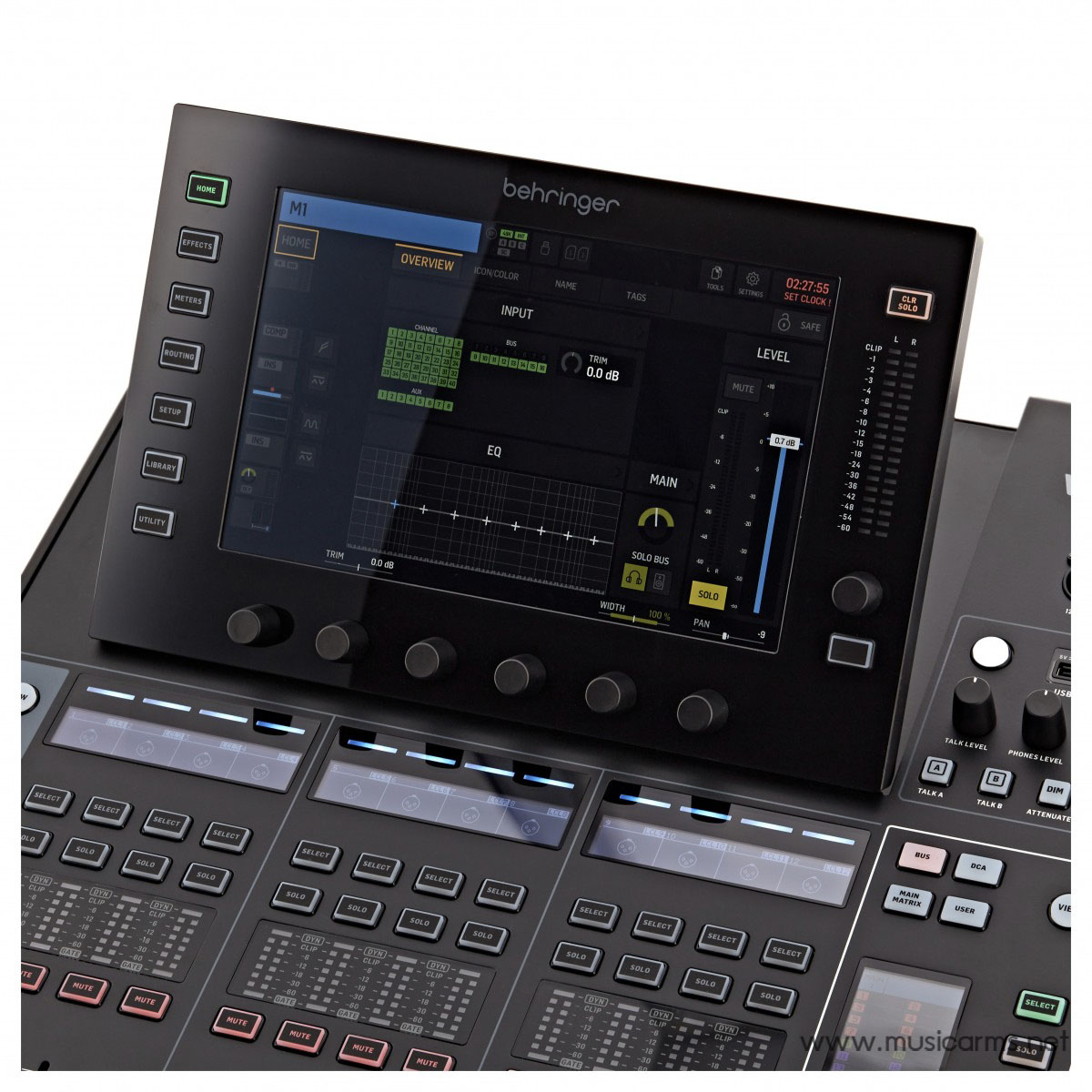

• Main Screen: 10.1″ TFT LCD, 1280 x 800 px, Capacitive Touch
• Main Screen Swivel, Continuous Adjustment: 15°- 60°
• 4-Channel Group LCD Screen With RGB Colour Strip Per Channel: 320 x 48 Monochrome
• Channel Editing Screen: 2.4″ TFT LCD, 320 x 240 px
• Main Stereo Meter: 18 Segment (-60 dB To Clip)

Controls:

• 100 mm Motor Faders: 13

Power:

• Switch-Mode Power Supply: Auto-Ranging 100-240 Vac (50/60 Hz)
• Power Consumption: 130 W

Physical:

• Standard Operating Temperature Range: 5°C – 40°C (41°F – 104°F)
• Dimensions (H x W x D): 315 x 662 x 560 mm (12.4 x 26.1 x 22″)
• Weight: 22.56 kg (49.63 lbs)

คุณสมบัติการรับและส่งสัญญาณ:

• การตอบสนองความถี่ @ อัตราการสุ่มตัวอย่าง 48 kHz, 0 ถึง -1 dB (ที่การตั้งค่าเกนใด ๆ): 10 Hz – 20 kHz
• ช่วงไดนามิก, Analog In To Analog Out (ทั่วไป), XLR / Aux: 111 dB / 108 dB
• ช่วงไดนามิกของ A/D, ปรีแอมป์และตัวแปลง (ทั่วไป), XLR / Aux: 112 dB / 110 dB
• ช่วงไดนามิกของ D/A, ตัวแปลงและเอาต์พุต (ทั่วไป), XLR / Aux: 118 dB / 112 dB
• การปฏิเสธ Crosstalk @ 1 kHz, แชนเนลที่อยู่ติดกัน: 100 dB
• ระดับเอาต์พุต, ขั้วต่อ XLR (Nominal / Maximum): +4 dBu / +21 dBu
• ความต้านทานเอาต์พุต, ขั้วต่อ XLR (Unbalanced / Balanced): 75 Ω / 75 Ω
• ความต้านทานอินพุต, ขั้วต่อ TRS (Unbalanced / Balanced): 20 kΩ / 40 kΩ
• ระดับอินพุตสูงสุดที่ไม่ทำให้สัญญาณเกิดคลิป, ขั้วต่อ TRS: +16 dBu
• ระดับเอาต์พุต Aux, TRS (Nominal / Maximum): +4 dBu / +16 dBu
• ความต้านทานเอาต์พุต Aux, TRS (Unbalanced / Balanced): 150 Ω / 300 Ω
• ความต้านทานเอาต์พุตของหูฟัง / ระดับเอาต์พุตสูงสุด: 500 mW @ 75 Ω / +18 dBu
• ระดับสัญญาณรบกวนที่เหลืออยู่, ขั้วต่อ XLR Out 1-16, Unity Gain: -97 dBu
• ระดับสัญญาณรบกวนที่เหลืออยู่, ขั้วต่อ Aux และ Monitor TRS Out: -95 dBu

หน้าจอแสดงผล:

• หน้าจอหลัก: TFT LCD ขนาด 10.1 นิ้ว, 1280 x 800 พิกเซล, หน้าจอสัมผัสแบบ capacitive
• การปรับหมุนหน้าจอหลักอย่างต่อเนื่อง: 15°- 60°
• หน้าจอ LCD กลุ่ม 4 แชนแนล พร้อมแถบสี RGB ต่อแชนแนล: 320 x 48 ขาวดำ
• หน้าจอแก้ไขแชนแนล: TFT LCD ขนาด 2.4 นิ้ว, 320 x 240 พิกเซล
• สเตอริโอเมตรหลัก: 18 segment (-60 dB ถึง Clip)

การควบคุม:

• เฟดเดอร์มอเตอร์ขนาด 100 มม.: 13 ตัว

พลังงาน:

• แหล่งจ่ายไฟแบบสวิตช์โหมด: รองรับไฟ 100-240 Vac (50/60 Hz)
• การใช้พลังงาน: 130 วัตต์

ลักษณะทางกายภาพ:

• ช่วงอุณหภูมิการทำงานมาตรฐาน: 5°C – 40°C (41°F – 104°F)
• ขนาด (สูง x กว้าง x ลึก): 315 x 662 x 560 มม. (12.4 x 26.1 x 22 นิ้ว)
• น้ำหนัก: 22.56 กก. (49.63 ปอนด์)
