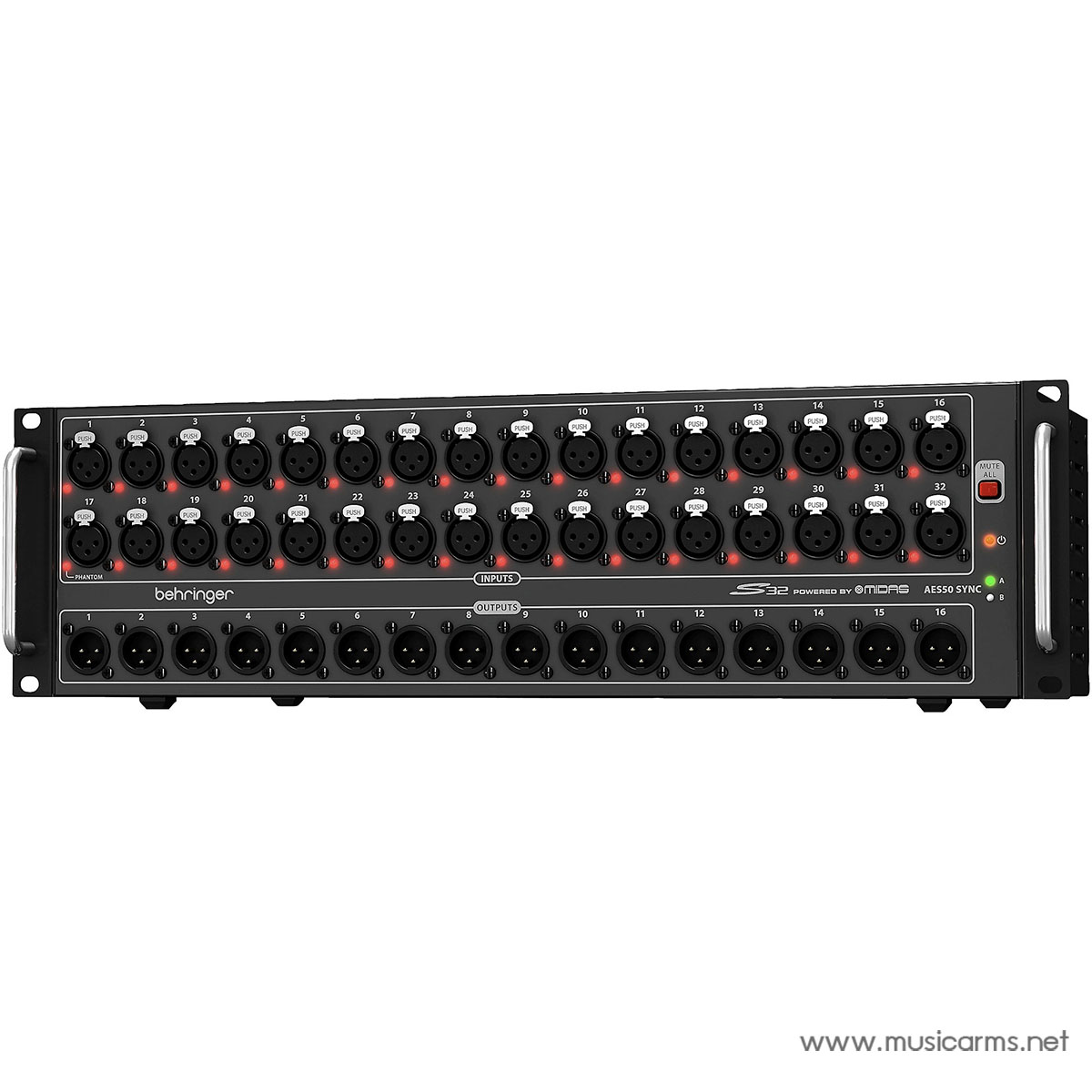

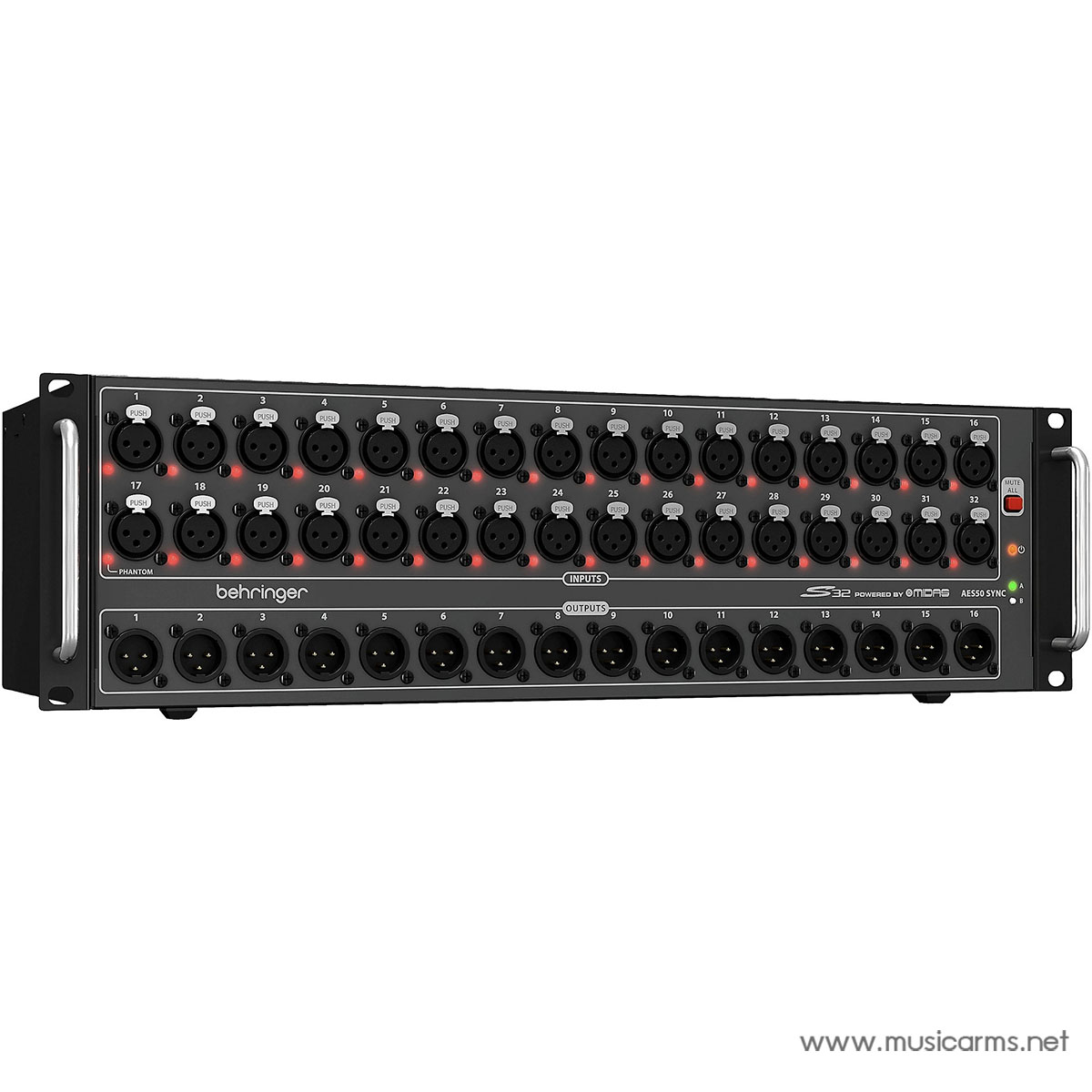

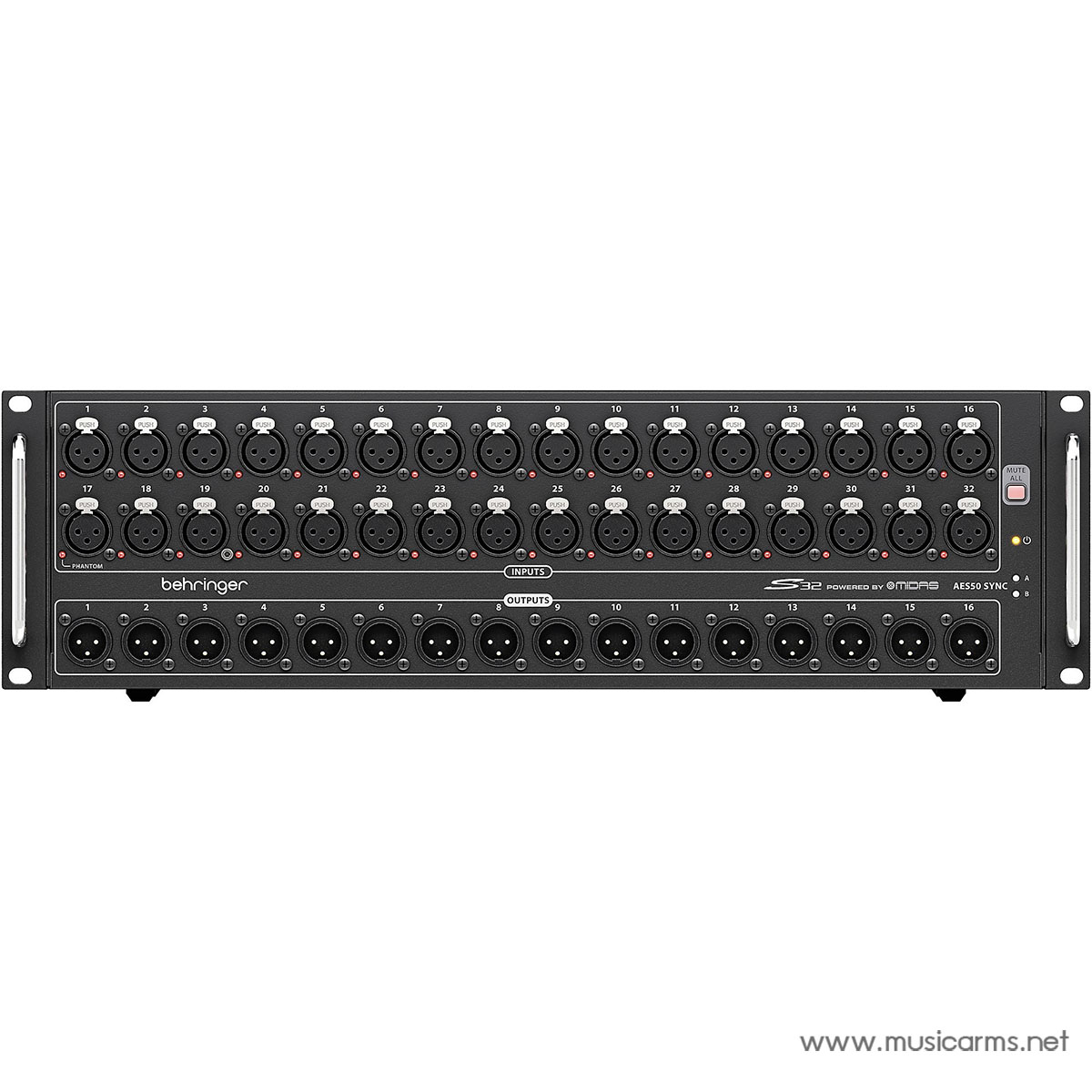

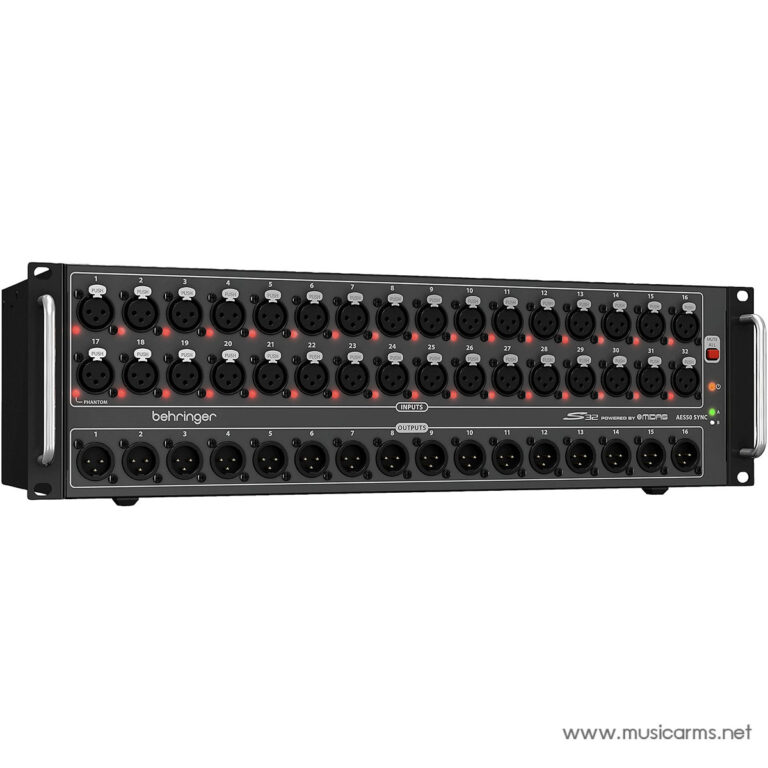

Behringer S32 Stage Box

The Behringer S32 digital stage box brings immense connectivity and flexibility to your live and studio rigs. With 32 Midas-designed XLR mic preamps, it captures each input with exceptional transparency. There are 16 balanced XLR outputs to send crisp, noise-free signals to front-of-house or monitor mixes. Plus, the S32 provides digital connectivity via dual optical ADAT outputs, AES3 stereo outputs, USB and MIDI I/O. You get seamless integration with the X32 digital mixing console and other compatible boards.

Capture 32 Channels of Pristine Audio With XLR Mic Preamps

This Behringer stage box is equipped with 32 XLR mic inputs, each utilizing a high-end Midas-designed preamp. The preamps deliver ultralow noise and plenty of headroom to capture every nuance of each input without coloration. With 32 channels of pristine audio capture, the S32 has the flexibility to handle anything from solo performers to full bands with backup singers and auxiliary percussion.

16 Balanced XLR Line Outputs for Routing Audio

In addition to the 32 inputs, the S32 provides 16 balanced XLR line outputs. This gives you the capability to route audio to front-of-house or monitor console channels, external effects units and multitrack recording interfaces. The balanced design ensures noise-free operation over long cable runs, giving you freedom in system configuration and layout.

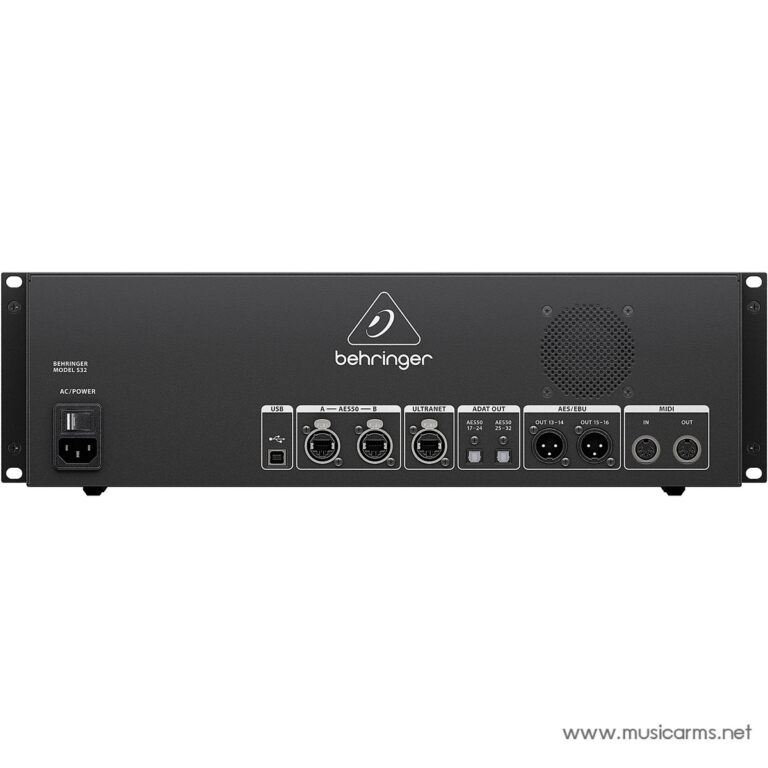

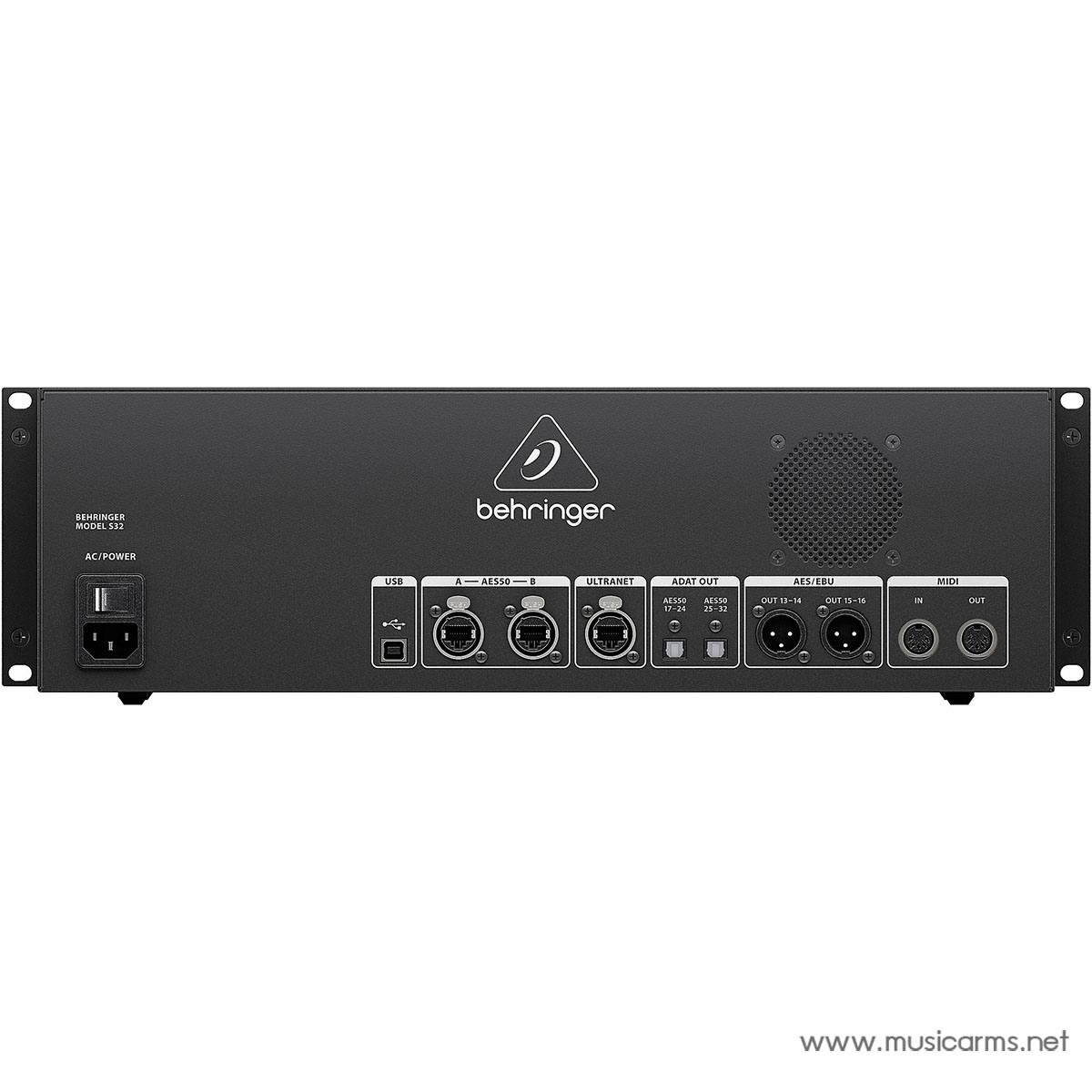

Digital Connectivity Through ADAT, AES3, USB and MIDI

On top of the analog I/O, the S32 includes digital connectivity for integrating with outboard equipment and consoles. Dual optical ADAT outputs let you send audio to effects or hard disk recording systems. Two AES3 outputs provide stereo digital audio transmission to PA system controllers or other devices. USB and MIDI ports enable you to connect to a computer for control, programming and software updates. With this much connectivity, the S32 is ready to handle any live or studio application.

Dual AES50 Ports Allow Networking With the X32 and Other Consoles

The S32 is equipped with dual AES50 SuperMAC ports, providing the capability to network with Behringer’s X32 digital mixing console over long distances. Using just a single Cat 5e cable, you can transmit up to 64 channels of digital audio between the S32 and an X32 mixer. The S32 is also compatible with other mixers that have AES50 networking. This allows for easy digital signal distribution and control throughout your live sound setup or studio environment.

• 32 Midas-designed, fully programmable mic preamps for audiophile sound quality
• 16 analog, servo-balanced XLR outputs
• AES50 network ports featuring Klark Teknik?s SuperMAC networking capability for ultralow jitter and latency
• Ultranet Connectivity for Behringer’s P16 personal monitoring system for in-ear applications
• Digital audio and control connectivity for Turbosound speaker systems with Ultranet networking capability
• Automatic AES50 stage-split mode when connected between Behringer X32 Series FOH and monitor consoles
• Dual AES50 ports for cascading additional S16, SD16 or SD8 stageboxes—no merger or router required
• Two AES-3 ports (AES/EBU), for directly connecting PA system controllers with digital inputs
• Dual ADAT outputs providing 16-channel digital output on two optical TOSLINK* connectors

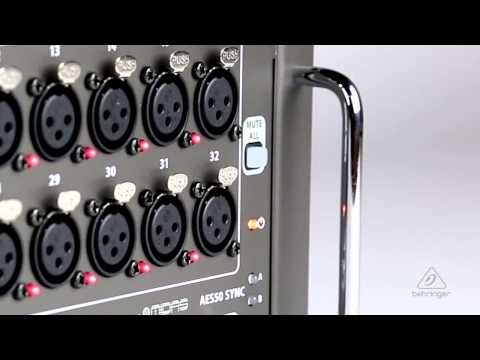

• Mute All function for quietly patching any inputs on stage
• MIDI In/Out for bi-directional communication between Behringer X32 Series console and on-stage MIDI devices
• Remote operation via shielded CAT5e cable up to 330’/100 m length
• USB connector for system updates via PC
• “Planet Earth” switching power supply for maximum flexibility (100–240V~), noise-free audio, superior transient response, plus low-power consumption for energy saving
• “Built like a tank” yet compact, all-steel 3U rackmount chassis
• 3-year warranty program
• Designed and engineered in Germany

Processing

• A/D-D/A conversion: 24-bit @ 44.1/48kHz
• Cirrus Logic A/D CS5368, D/A CS4385: 114dB
• Networked I/O latency (stagebox in > console processing* > stagebox out): 1.1 ms

Connectors

• Programmable mic preamps, designed by MIDAS, balanced XLR: 32
• Line outputs, balanced XLR: 16
• AES/EBU outputs (AES3 XLR): 2
• AES50 ports, SuperMAC networking, NEUTRIK etherCON: 2
• ULTRANET output, RJ45 (no power supplied): 1
• MIDI inputs / outputs: 1/1
• ADAT outputs, Toslink: 2
• USB port for system updates, type B: 1

Mic Input Characteristics

• Preamp design: Midas
• Input impedance, XLR, unbalanced / balanced: 5 kΩ / 10 kΩ
• Non clip maximum input level, XLR: +23dBu
• THD + noise, 20dB gain, 0dBu out: < 0.008% (< 0.006% A-weighted)
• Phantom power, switchable per input: 48V
• Equivalent input noise level, XLR (input shorted): -128dBu
• CMRR, XLR, @ 20dB gain (typical): > 70dB

Input/Output Characteristics

• Frequency range, @ 48kHz sample rate, 0dB to -1dB: 10Hz–22kHz
• Dynamic range, analog mic in to analog out (typical): 104dB
• A/D dynamic range, mic preamp and converter (typical): 106dB
• D/A dynamic range, converter and output: 106dB
• Crosstalk rejection @ 1kHz, adjacent channels: 100dB

Output Characteristics

• Output level, XLR, nominal / maximum: +4dBu / +21dBu
• Output impedance, XLR, unbalanced / balanced: 75 Ω / 75 Ω
• Residual noise level, XLR: -83dBu (-85dBu, A-weighted)

Digital In/Out

• AES50 SuperMAC networking @ 48 or 44.1kHz, 24-bit PCM: 2 x 48 channels, bidirectional
• AES50 SuperMAC cable length, CAT5e shielded**: up to 100 m
• ULTRANET networking @ 48 or 44.1kHz, 22-bit PCM: 1 x 16 channels, unidirectional
• ULTRANET cable length, CAT5 shielded: up to 75 m
• ADAT output @ 48 or 44.1kHz, 24-bit PCM: 2 x 8 channels, unidirectional
• Toslink optical, cable length: 5 m, typical
• AES/EBU output @ 48 or 44.1kHz, 24-bit PCM: 2 x 2 channels, unidirectional
• XLR, 110 Ω balanced, cable length: 5 m, typical

Power

• Switch-mode autorange power supply: 100-240V (50/60Hz)
• Power consumption: 55W

Physical

• Standard operating temperature range: 41°F to 104°F
• Dimensions: 19 x 9.5 x 5.4”
• Weight: 12.4 lb.

การแปลง A/D-D/A

• การแปลง A/D-D/A: 24-bit @ 44.1/48kHz
• Cirrus Logic A/D CS5368, D/A CS4385: 114dB
• ความหน่วงของ I/O ผ่านเครือข่าย (จาก stagebox > การประมวลผลคอนโซล* > stagebox out): 1.1 ms

ตัวเชื่อมต่อ

• โปรแกรมมิคพรีแอมป์ที่ออกแบบโดย MIDAS, XLR แบบบาลานซ์: 32
• เอาต์พุตสาย, XLR แบบบาลานซ์: 16
• เอาต์พุต AES/EBU (AES3 XLR): 2
• พอร์ต AES50, การเชื่อมต่อ SuperMAC, NEUTRIK etherCON: 2
• เอาต์พุต ULTRANET, RJ45 (ไม่จ่ายไฟ): 1
• MIDI อินพุต/เอาต์พุต: 1/1
• เอาต์พุต ADAT, Toslink: 2
• พอร์ต USB สำหรับการอัปเดตระบบ, ประเภท B: 1

ลักษณะของอินพุตไมโครโฟน

• การออกแบบพรีแอมป์: Midas
• ความต้านทานอินพุต, XLR, แบบไม่บาลานซ์ / บาลานซ์: 5 kΩ / 10 kΩ
• ระดับอินพุตสูงสุดที่ไม่คลิป, XLR: +23dBu
• THD + เสียงรบกวน, การขยาย 20dB, เอาต์พุต 0dBu: < 0.008% (< 0.006% A-weighted)
• พลังงานแฟนทอม, สวิตช์ได้ต่ออินพุตแต่ละตัว: 48V
• ระดับเสียงรบกวนที่เทียบเท่า, XLR (อินพุตปิด): -128dBu
• CMRR, XLR, @ 20dB การขยาย (ค่าเฉลี่ย): > 70dB

ลักษณะอินพุต/เอาต์พุต

• ช่วงความถี่, @ 48kHz อัตราตัวอย่าง, 0dB ถึง -1dB: 10Hz–22kHz
• ช่วงไดนามิก, อินพุตไมโครโฟนอนาล็อกถึงเอาต์พุตอนาล็อก (ค่าเฉลี่ย): 104dB
• ช่วงไดนามิก A/D, พรีแอมป์ไมโครโฟนและตัวแปลง (ค่าเฉลี่ย): 106dB
• ช่วงไดนามิก D/A, ตัวแปลงและเอาต์พุต: 106dB
• การปฏิเสธครอสทอล์ค @ 1kHz, ช่องที่อยู่ติดกัน: 100dB

ลักษณะของเอาต์พุต

• ระดับเอาต์พุต, XLR, ปกติ / สูงสุด: +4dBu / +21dBu
• ความต้านทานเอาต์พุต, XLR, แบบไม่บาลานซ์ / บาลานซ์: 75 Ω / 75 Ω
• ระดับเสียงรบกวนที่เหลือ, XLR: -83dBu (-85dBu, A-weighted)

ดิจิตอลอิน/เอาต์

• การเชื่อมต่อ AES50 SuperMAC @ 48 หรือ 44.1kHz, 24-bit PCM: 2 x 48 ช่อง, ทวิภาคี
• ความยาวสาย AES50 SuperMAC, CAT5e แบบมีโล่: สูงสุด 100 ม.
• การเชื่อมต่อ ULTRANET @ 48 หรือ 44.1kHz, 22-bit PCM: 1 x 16 ช่อง, ทางเดียว
• ความยาวสาย ULTRANET, CAT5 แบบมีโล่: สูงสุด 75 ม.
• เอาต์พุต ADAT @ 48 หรือ 44.1kHz, 24-bit PCM: 2 x 8 ช่อง, ทางเดียว
• Toslink ออปติคัล, ความยาวสาย: 5 ม., ค่าเฉลี่ย
• เอาต์พุต AES/EBU @ 48 หรือ 44.1kHz, 24-bit PCM: 2 x 2 ช่อง, ทางเดียว
• XLR, 110 Ω แบบบาลานซ์, ความยาวสาย: 5 ม., ค่าเฉลี่ย

พลังงาน

• แหล่งจ่ายไฟอัตโนมัติแบบสวิตช์: 100-240V (50/60Hz)
• การใช้พลังงาน: 55W

ข้อมูลทางกายภาพ

• ช่วงอุณหภูมิในการทำงานมาตรฐาน: 41°F ถึง 104°F
• ขนาด: 19 x 9.5 x 5.4 นิ้ว
• น้ำหนัก: 12.4 ปอนด์
