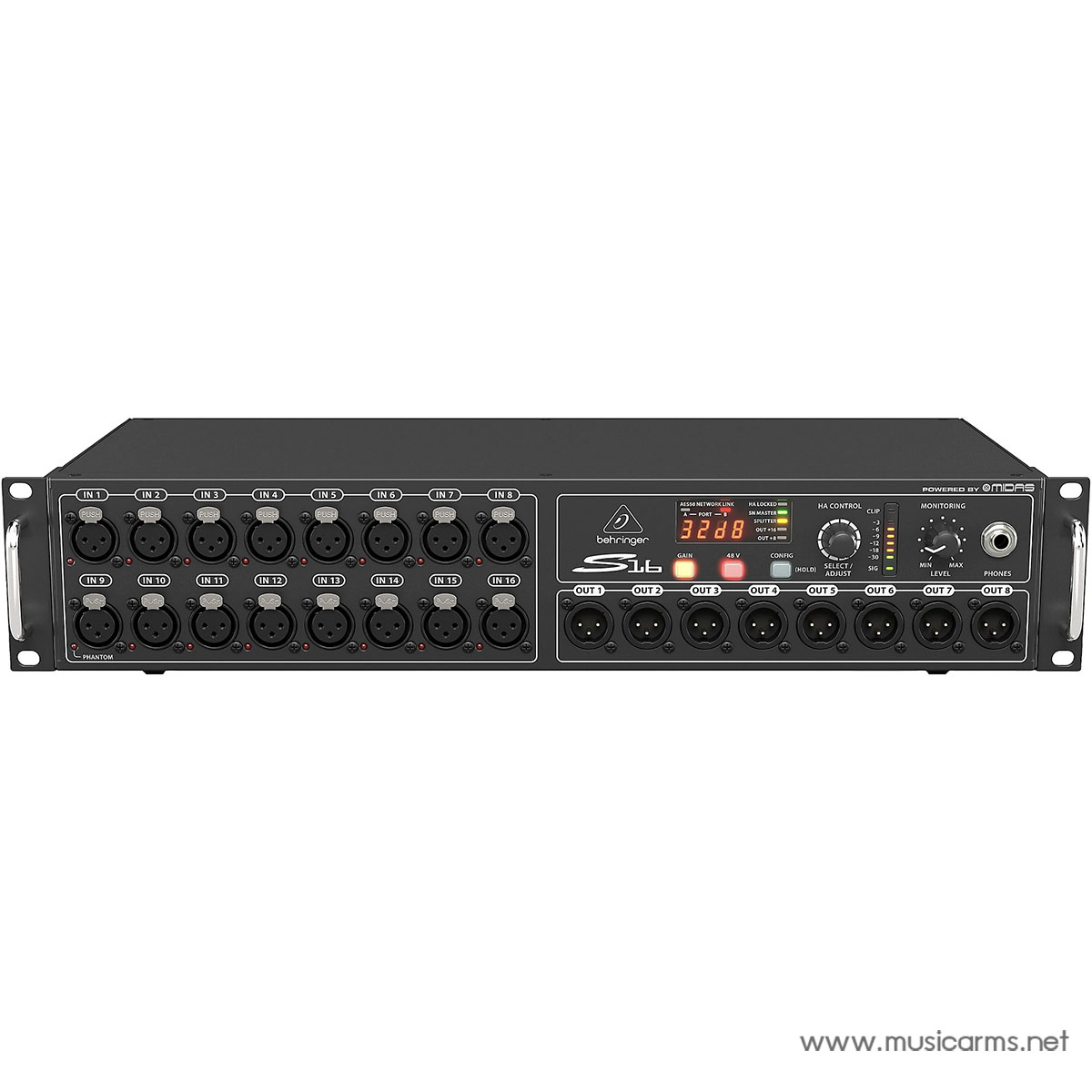

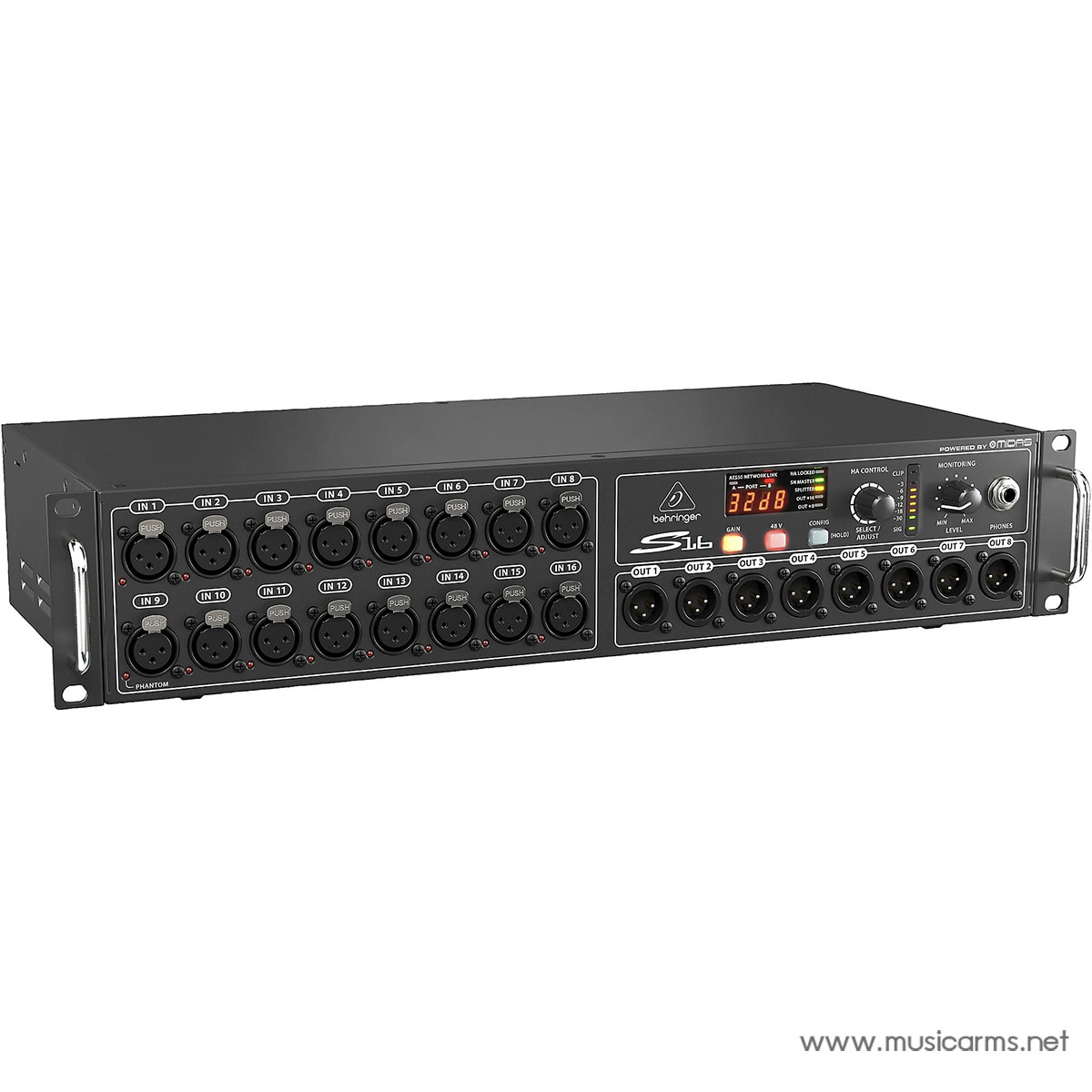

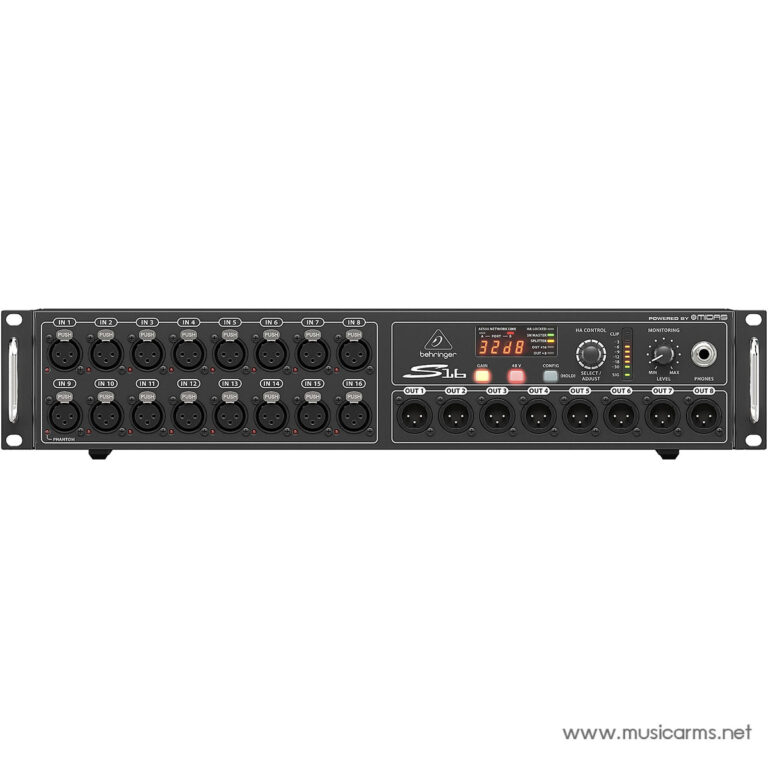

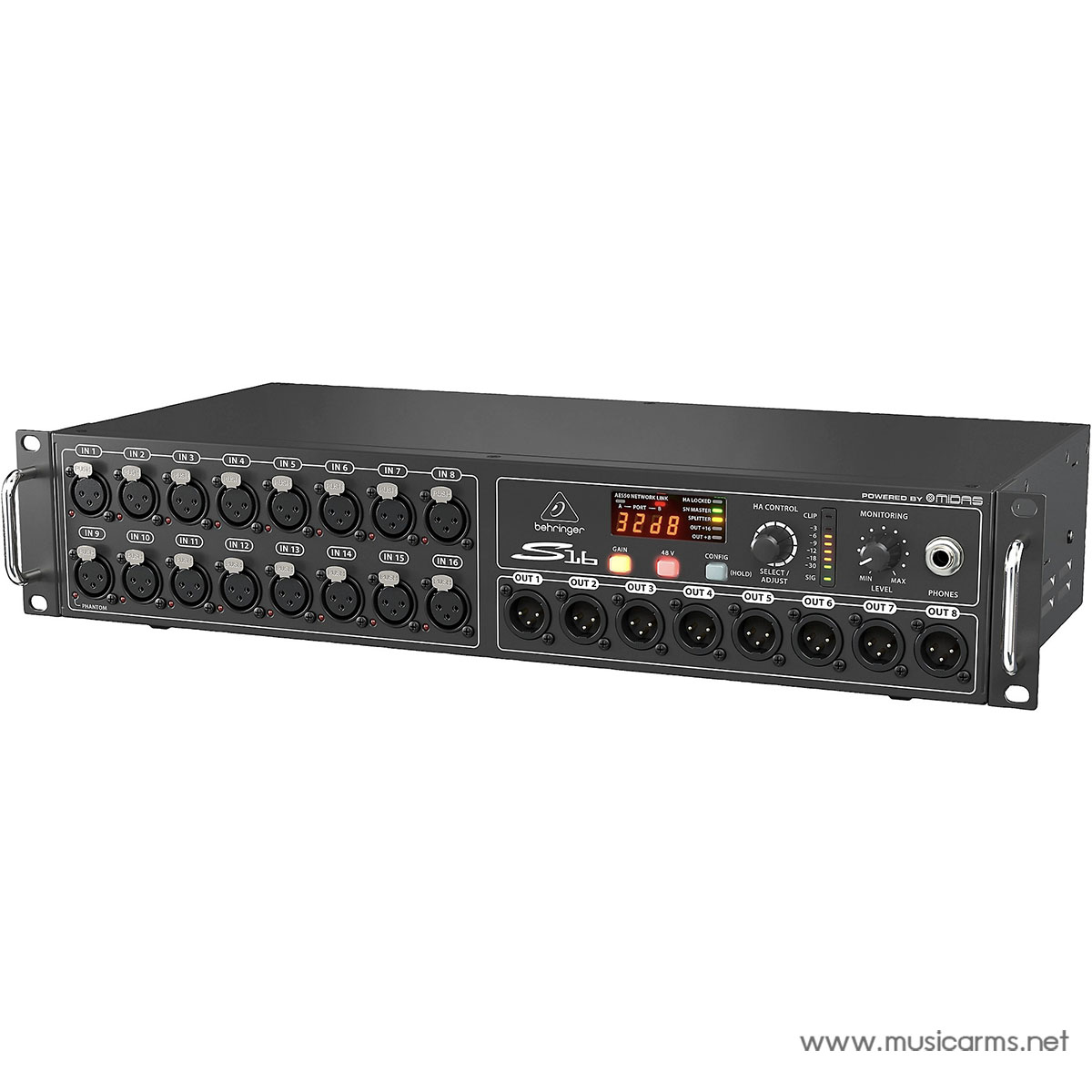

Behringer S16 Stage Box

The Behringer S16 digital stage box brings immense flexibility for connecting microphones, instruments and other gear on stage to your mixing console and recording equipment. With 16 XLR inputs equipped with premium microphone preamps and 48V phantom power, the S16 handles anything from vocal mics to acoustic guitars with pristine audio quality. Two ADAT optical outputs allow you to plug into digital mixers and interfaces to capture multitrack recordings or front-of-house mixes. For low-latency digital transfer to the console, the S16 provides both an Ultranet port and AES50 connectivity. On the stage box itself, performers can check their signals via the direct monitoring jack and headphone output.

Mic Preamps With Phantom Power Amplify any Source

The 16 XLR inputs on the Behringer S16 utilize high-end microphone preamplifiers to reproduce the true character of vocals, acoustic instruments, amps and more. With individually switchable +48V phantom power, you can confidently use condenser microphones that require external power. The preamps preserve sonic detail beautifully, ensuring your sources translate transparently at front-of-house. Their wide gain range accommodates everything from ribbon mics to active basses.

ADAT Optical Outputs for Digital Multitrack Recording

Two ADAT optical outputs on the S16 provide effortless digital transfer of all 16-input channels at once. By connecting to an interface like the Behringer FCA1616, you can capture pristine multitrack recordings of your live performances. The optical outputs are also handy for creating stage monitor mixes, side mixes and more. With ADAT Lightpipe’s 24-bit resolution and sampling rates up to 96kHz, your recordings benefit from exceptional clarity and frequency response.

ULTRANET and AES50 for Low-Latency Digital Transfer

The S16 includes an ULTRANET port and AES50 connectivity for lag-free digital transfer of audio to front-of-house consoles and monitor mixers. Both protocols provide 16 channels of 24-bit digital audio over a single CAT5 cable. With round-trip latency under 1ms, you’ll experience none of the timing issues associated with analog snake cables. Remote control functionality even allows you to adjust preamp parameters like gain and phantom power right from the mixing console.

Direct Monitoring for Checking Your Mix

To hear exactly what’s coming off the stage, the S16 provides direct monitoring capability and a headphone jack right on the stage box. Simply route any input channel or output mix to the monitor output in order to check tones and balances. With the ability to monitor independently from the console mix, you can dial in sounds confidently. The S16 makes it easy to communicate with the front-of-house engineer for getting your ideal onstage mix.

• 16 Midas-designed, fully programmable mic preamps
• Eight analog, servo-balanced XLR outputs
• AES50 network ports
• Up to 100 m networking capability via CAT-5e cable (not included)
• Dual AES50 ports for cascading S16 units
• Precise LED metering plus 7-segment displays
• Phones output assignable to any of the inputs/outputs
• Dual ADAT outputs
• MIDI In/Out
• USB connector for system updates via PC
• High-quality components and exceptionally rugged construction

Processing

• A/D-D/A conversion (Cirrus Logic A/D CS5368, D/A CS4385): 24-bit @ 44.1/48kHz, 114dB dynamic range
• Networked I/O latency (stagebox in > console processing* > stagebox out): 1.1 ms

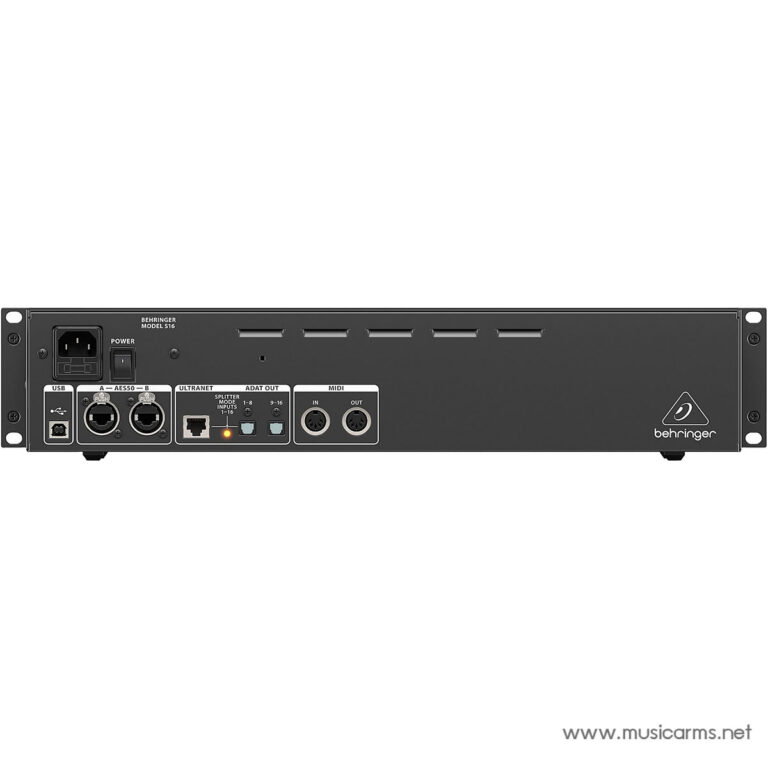

Connectors

• XLR inputs, programmable mic preamps, designed by Midas: 16
• XLR outputs: 8
• Phones outputs, 1/4″ TRS: 1 (mono)
• AES50 ports, SuperMAC, NEUTRIK etherCON: 2
• P-16 connector, Ultranet (no power supplied): 1
• MIDI inputs/outputs: 1/1
• ADAT Toslink outputs (2x 8 Ch): 2
• USB type B, rear panel, for system updates: 1

Mic Input Characteristics

• Design: Midas
• THD + noise, 20dB gain, 0dBu out: < 0.006 % A-weighted
• Input impedance XLR, unbal. / bal.: 5 kΩ / 10 kΩ
• Non clip maximum input level, XLR: +23dBu
• Phantom power, switchable per input: 48V
• Equivalent input noise level, XLR (input shorted): -128dBu
• CMRR, XLR, @ 20dB gain (typical): > 70dB
• CMRR, XLR, @ 40dB gain: > 80dB

Input/Output Characteristics

• Frequency range, @ 48kHz sample rate, 0dB to -1dB: 10Hz–22kHz
• Dynamic range, analog in to analog out (typical): 106dB
• A/D dynamic range, preamp and converter (typical): 109dB
• D/A dynamic range, converter and output: 108dB
• Cross talk rejection @ 1kHz, adjacent channels: 100dB
• Output level, XLR, nom./max.: +4dBu / +21dBu
• Output impedance, XLR, unbal. / bal.: 75 Ω / 75 Ω
• Phones output impedance/level: 40 Ω / +25dBm (mono)
• Residual noise level, XLR and TRS: -87dBu A-weighted

Indicators

• Display: 4-digit, 7-segment, LED
• Front status LEDs:
• AES50-A, red/green
• AES50-B, red/green
• HA Locked, red
• SN Master, green
• Splitter, orange
• Out +16, orange
• Out +8, orange

Meter

• Sig, -30dB, -18dB, -12dB, -9dB, -6dB, -3dB, Clip
• Rear panel Splitter mode: orange

Power

• Switch-mode autorange power supply: 100-240V (50/60Hz)
• Power consumption: 45W

Physical

• Dimensions: 19 x 8.9 x 3.5″
• Weight: 10.4 lb.

การแปลง A/D-D/A

• การแปลง A/D-D/A (Cirrus Logic A/D CS5368, D/A CS4385): 24-bit @ 44.1/48kHz, ช่วงไดนามิก 114dB
• ความหน่วงของ I/O เครือข่าย (stagebox in > console processing* > stagebox out): 1.1 ms

การเชื่อมต่อ

• อินพุต XLR, พรีแอมป์ไมโครโฟนที่โปรแกรมได้, ออกแบบโดย Midas: 16 ช่อง
• เอาต์พุต XLR: 8 ช่อง
• เอาต์พุตหูฟัง, 1/4″ TRS: 1 ช่อง (mono)
• พอร์ต AES50, SuperMAC, NEUTRIK etherCON: 2 ช่อง
• คอนเนคเตอร์ P-16, Ultranet (ไม่มีการจ่ายพลังงาน): 1 ช่อง
• MIDI อินพุต/เอาต์พุต: 1/1
• เอาต์พุต ADAT Toslink (2x 8 ช่อง): 2 ช่อง
• พอร์ต USB ประเภท B, แผงหลัง, สำหรับอัปเดตระบบ: 1 ช่อง

ลักษณะของอินพุตไมโครโฟน

• การออกแบบ: Midas
• THD + สัญญาณรบกวน, 20dB กำไร, 0dBu เอาท์พุต: < 0.006% A-weighted
• ความต้านทานอินพุต XLR, แบบไม่บาลานซ์ / แบบบาลานซ์: 5 kΩ / 10 kΩ
• ระดับอินพุตสูงสุดที่ไม่คลิป, XLR: +23dBu
• พลังงานแฟนทอม, สวิตช์ได้ต่ออินพุตแต่ละช่อง: 48V
• ระดับเสียงรบกวนอินพุตที่เทียบเท่า, XLR (อินพุตปิดสัญญาณ): -128dBu
• CMRR, XLR, @ 20dB กำไร (ตามมาตรฐาน): > 70dB
• CMRR, XLR, @ 40dB กำไร: > 80dB

ลักษณะของอินพุต/เอาต์พุต

• ช่วงความถี่, @ 48kHz อัตราการตัวอย่าง, 0dB ถึง -1dB: 10Hz–22kHz
• ช่วงไดนามิก, อินพุตอนาล็อกถึงเอาต์พุตอนาล็อก (ตามมาตรฐาน): 106dB
• ช่วงไดนามิก A/D, พรีแอมป์และตัวแปลง (ตามมาตรฐาน): 109dB
• ช่วงไดนามิก D/A, ตัวแปลงและเอาต์พุต: 108dB
• การยับยั้งการข้ามช่องสัญญาณ @ 1kHz, ช่องข้างเคียง: 100dB
• ระดับเอาต์พุต, XLR, มาตรฐาน/สูงสุด: +4dBu / +21dBu
• ความต้านทานเอาต์พุต, XLR, แบบไม่บาลานซ์ / แบบบาลานซ์: 75 Ω / 75 Ω
• ความต้านทาน/ระดับเอาต์พุตหูฟัง: 40 Ω / +25dBm (mono)
• ระดับเสียงรบกวนที่เหลือ, XLR และ TRS: -87dBu A-weighted

ตัวบ่งชี้

• จอแสดงผล: LED 7 หลัก 4 หลัก
• ไฟสถานะด้านหน้า:
  • AES50-A, สีแดง/เขียว
  • AES50-B, สีแดง/เขียว
  • HA Locked, สีแดง
  • SN Master, สีเขียว
  • Splitter, สีส้ม
  • Out +16, สีส้ม
  • Out +8, สีส้ม

เครื่องวัด

• Sig, -30dB, -18dB, -12dB, -9dB, -6dB, -3dB, Clip
• โหมด Splitter ที่แผงหลัง: สีส้ม

พลังงาน

• แหล่งจ่ายไฟแบบสวิตช์โหมดอัตโนมัติ: 100-240V (50/60Hz)
• การใช้พลังงาน: 45W

ขนาดและน้ำหนัก

• ขนาด: 19 x 8.9 x 3.5 นิ้ว
• น้ำหนัก: 10.4 ปอนด์
